Sorel LHCC Montageanweisung Und Bedienanleitung
Heizungs controller
witterungsgeführter regler für heizregister
Verwandte Anleitungen für Sorel LHCC
Inhaltszusammenfassung für Sorel LHCC
- Seite 1 Heizungs Controller LHCC Witterungsgeführter Regler für Heizregister Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
EG-Konformitätserklärung 9. Servicewerte Allgemeine Hinweise Symbolerklärungen 10. Sprache Veränderungen am Gerät Gewährleistung und Haftung Störungen/Wartung Entsorgung und Schadstoffe Tipps Beschreibung LHCC Über den Regler Lieferumfang Installation Wandmontage Installation der Temperaturfühler Widerstandstabelle für Pt1000 Sensoren Bedienung Anzeige und Eingabe Inbetriebnahmehilfe 1. Messwerte 2. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der LHCC den einschlägigen Sicherheitsbestimmungen der EG Niederspannungsrichtlinie 2006/95/EG sowie der EG Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG entspricht. Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Gewährleistung Und Haftung

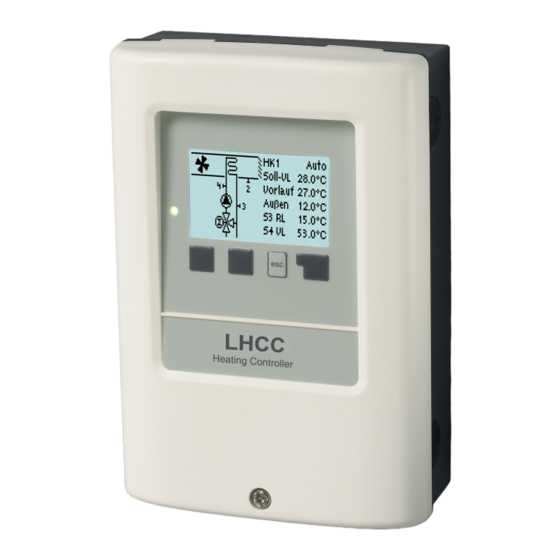

Beschreibung LHCC Über den Regler Der Witterungsgeführter Heizkreisregler LHCC ermöglicht eine effiziente Nutzung und Funktionskontrolle Ihrer Lüftungsanlage bei intuitiver Bedienbarkeit. Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber text- lich erklärt. Im Menü 'Messwerte und Einstellungen' stehen neben Schlagwörtern auch Hilfetext und Grafiken zur Verfügung. -
Seite 5: Installation
Installation Wandmontage 1. Deckelschraube komplett lösen. 2. Klemmraumabdeckung vorsichtig vom Unterteil abziehen. Beim Abziehen werden auch die Klemmen ausgeklinkt. 3. Gehäuseoberteil zur Seite legen. Nicht auf die Elektronik fassen. 4. Gehäuseunterteil an der ausgewählten Position anhalten und die 3 Befestigungslöcher anzeich- nen. -
Seite 6: Installation Der Temperaturfühler
Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagen- funktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf maximal 30 m verlängert wer- den. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu messenden Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-, Rohranlege- oder Flachanlegefühler mit dem entsprechend zulässigen Temperaturbereich. -
Seite 7: Bedienung
Bedienung Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafikmodus ermöglicht eine einfache Bedienung des Reglers. Die Eingaben erfolgen über 4 Tasten (3 + 4), denen situativ unterschiedliche Funktionen zugeordnet sind. Die „esc“ Taste (3) wird genutzt, um eine Eingabe abzubrechen oder ein Menü... - Seite 8 Beachten Sie die Erklärungen der einzelnen Parameter auf den folgenden Seiten, und prüfen Sie, ob für Ihre Anwen- dung weitere Einstellungen nötig sind. 3. Im Menü Betriebsart die Schaltausgänge mit angeschlossenem Verbraucher testen und die Fühlerwerte auf Plausibilität prü- fen. Danach Automatikbetrieb einschalten (siehe "Manuell" auf Seite 11).
-
Seite 9: Messwerte
1. Messwerte Dienen zur Anzeige der aktuell gemessenen Temperaturen. Erscheint anstelle des Messwertes “Fehler” in der Anzeige, deu- tet das auf einen defekten oder falschen Temperaturfühler hin. Zu lange Kabel oder nicht optimal platzierte Fühler können zu geringen Abweichungen bei den Messwerten führen. In diesem Fall können die Anzeigewerte durch Eingabe am Regler nach- korrigiert werden - siehe „... -
Seite 10: Grafikübersicht
Grafikübersicht Hier erfolgt eine übersichtliche Darstellung der Daten als Balkendiagramme. Es stehen unterschiedliche Zeitbereiche zum Ver- gleich zur Verfügung. Mit den beiden linken Tasten kann geblättert werden. Betriebsstunden Anzeige von Betriebsstunden der am Regler angeschlossenen Relais, wobei unterschiedliche Zeitbereiche (Tag-Jahre) zur Ver- fügung stehen! 3. -
Seite 11: Betriebsart
4. Betriebsart Zur Festlegung der Betriebsarten für den Heizkreisbetrieb. Nach einer Netz- spannungsunterbrechung kehrt der Regler selbstständig in die zuletzt gewählte Betriebsart zurück! Der Regler arbeitet nur im Automatikbetrieb mit den eingestellten Betriebszeiten und den entsprechend zugehörigen unter- schiedlichen Sollvorlauf Temperaturwerten! Heizkreis Auto= Automatik/Normalbetrieb unter Berücksichtigung der Zeiten. -
Seite 12: Einstellungen
5. Einstellungen Die bauseitig vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Einstellungen Heizregister n diesem Menü können die nötigen Parameter für das Heizregister eingestellt werden. Die Temperaturen für den Min. und Max. Vorlauftemperatur beziehen sich hierbei auf die im Luftkanal gemessene Lufttemperatur an Sensor S2. -
Seite 13: Tageskorrektur
Tageskorrektur Parallelverschiebung der Kennlinie Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie während der Tagbetriebszeiten vorgenommen, da es vorkommen kann, dass bei der eingestellten Kennlinie das Gebäude je nach Außentemperatur nicht optimal beheizt wird. Bei einer nicht optimierten Kennlinie kommt es häufig zu folgender Situation:warmes Wetter=Raum zu kalt/kaltes Wetter=Raum zu warm. -
Seite 14: Schutzfunktionen
6. Schutzfunktionen In den “Schutzfunktionen” können vom Fachmann diverse Schutzfunktionen aktiviert und eingestellt werden. Die bauseitig vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Antiblockierschutz Ist der Antiblockierschutz aktiviert, schaltet der Regler die Heizungspumpe und den Mischer um 12 Uhr nacheinander für 5 Sekunden ein, um dem Festsetzen der Pumpe bzw. -
Seite 15: Sonderfunktionen
7. Sonderfunktionen Es werden grundlegende Dinge und erweiterte Funktionen eingestellt. Die Einstellungen in diesem Menü sollten nur vom Fachmann vor- genommen werden. Fühlerabgleich Abweichungen bei den angezeigten Temperaturwerten, die z.B. durch lange Kabel oder nicht optimal platzierte Fühler ent- stehen, können hier manuell nachkorrigiert werden. Die Einstellungen werden für jeden Fühler einzeln in 0,5 °C Schritten vor- genommen. -
Seite 16: Zugriffskontrolle
Hinweis Die Adresse des Reglers bzw. Dataloggers finden Sie auf dem Adressaufkleber an der Gehäuseaußenseite. Hinweise und Hilfe zur Einrichtung einer Verbindung erhalten Sie in der beiliegenden SOREL Connect Anleitung oder in der Anleitung des Data- loggers. Wählen Sie einen Benutzer aus und bestätigen Sie diesen mit "OK", um ihm Zugriff zu gewähren. -
Seite 17: Menüsperre
8. Menüsperre Durch aktivierte Menüsperre können die eingestellten Werte gegen unbe- absichtigtes Verstellen gesichert werden. Die folgenden Menüs bleiben trotz aktivierter Menüsperre voll zugänglich (um ggf. Anpassungen vorzunehmen): 1. Messwerte 2. Auswertung 3. Zeiten 8. Menüsperre 9. Servicewerte 9. Servicewerte Dienen im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Her- steller. -
Seite 18: Störungen/Wartung
Störungen/Wartung Sicherung ersetzen Reparatur und Wartung dürfen nur durch eine Fachkraft durchgeführt werden. Vor Arbeiten am Gerät die Strom- zuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Verwenden Sie nur die beiliegende Reservesicherung, oder eine baugleiche Sicherung mit den folgenden Angaben: T2A / 250 V. - Seite 19 Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Hersteller: Ihr Fachhändler: SOREL GmbH Mikroelektronik Reme-Str. 12 D - 58300 Wetter (Ruhr) +49 (0)2335 682 77 0 +49 (0)2335 682 77 10 www.sorel.de info@sorel.de...
