3.1 Wandmontage

Installieren Sie den Regler ausschließlich in trockenen Räumen und unter
Umgebungsbedingungen wie unter 2.1 „technische Daten" beschrieben.
Folgen Sie der nachfolgenden Beschreibung 1-8.
Achtung

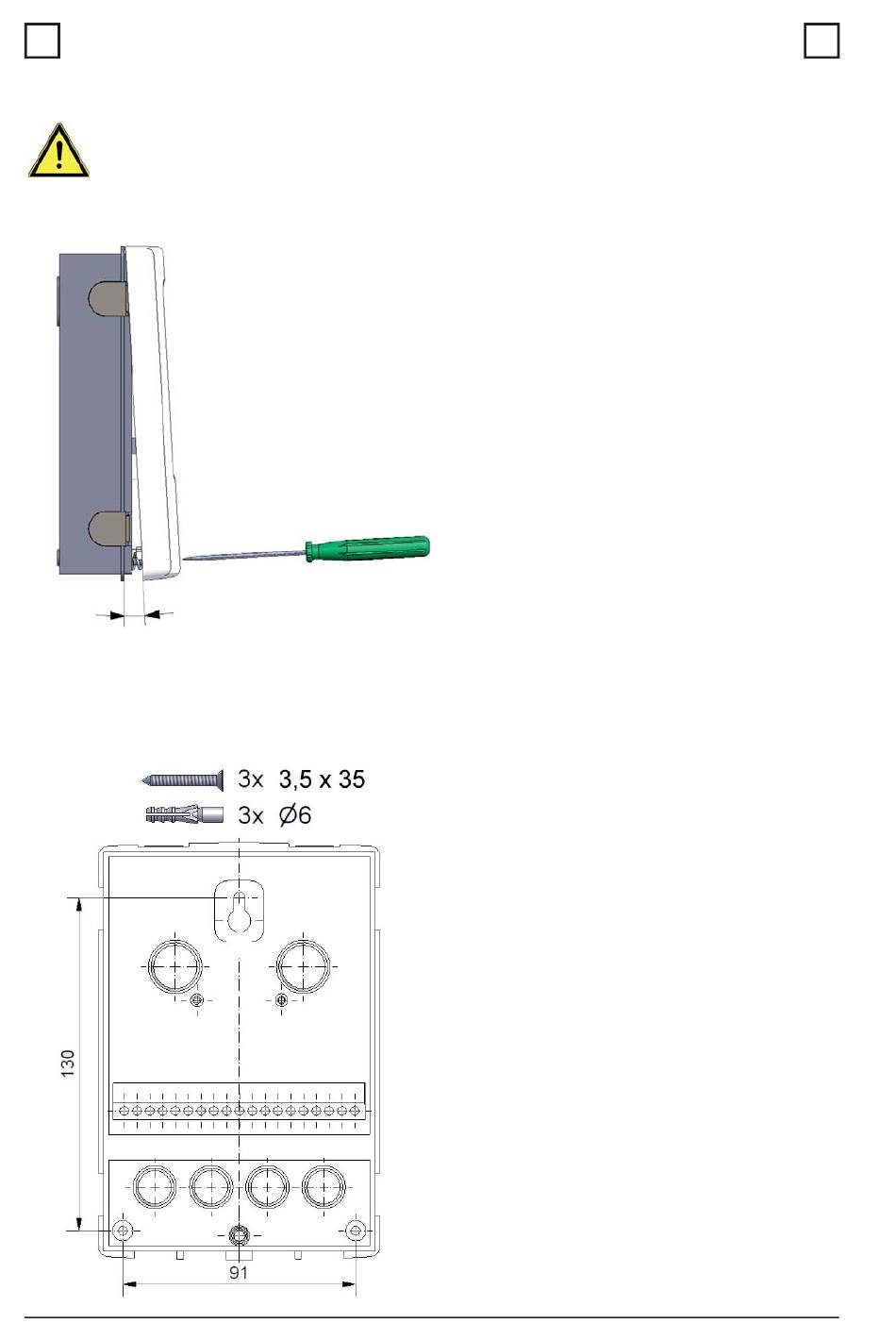

Abb.3.1.2
8

Installation

Abb.3.1.1
1.Deckelschraube komplett lösen
2.Gehäuseoberteil vorsichtig vom
Unterteil abziehen.
3.Gehäuseoberteil zur Seite legen.
Dabei bitte nicht auf die Elektronik
fassen.
4. Gehäuseunterteil an der ausge-
wählten Position anhalten und die
3 Befestigungslöcher anzeichnen.
Achten Sie dabei darauf, dass die
Wandfläche möglichst eben ist,
damit sich das Gehäuse beim An-
schrauben nicht verzieht.
5.Mittels Bohrmaschine und 6er
Bohrer 3 Löcher an den ange-
zeichneten Stellen in die Wand
bohren und die Dübel eindrücken.
6. Die obere Schraube einsetzen
und leicht andrehen.
7. Das Gehäuseunterteil einhängen
und die zwei übrigen Schrauben
einsetzen.
8. Gehäuse ausrichten und die drei
Schrauben festschrauben.
