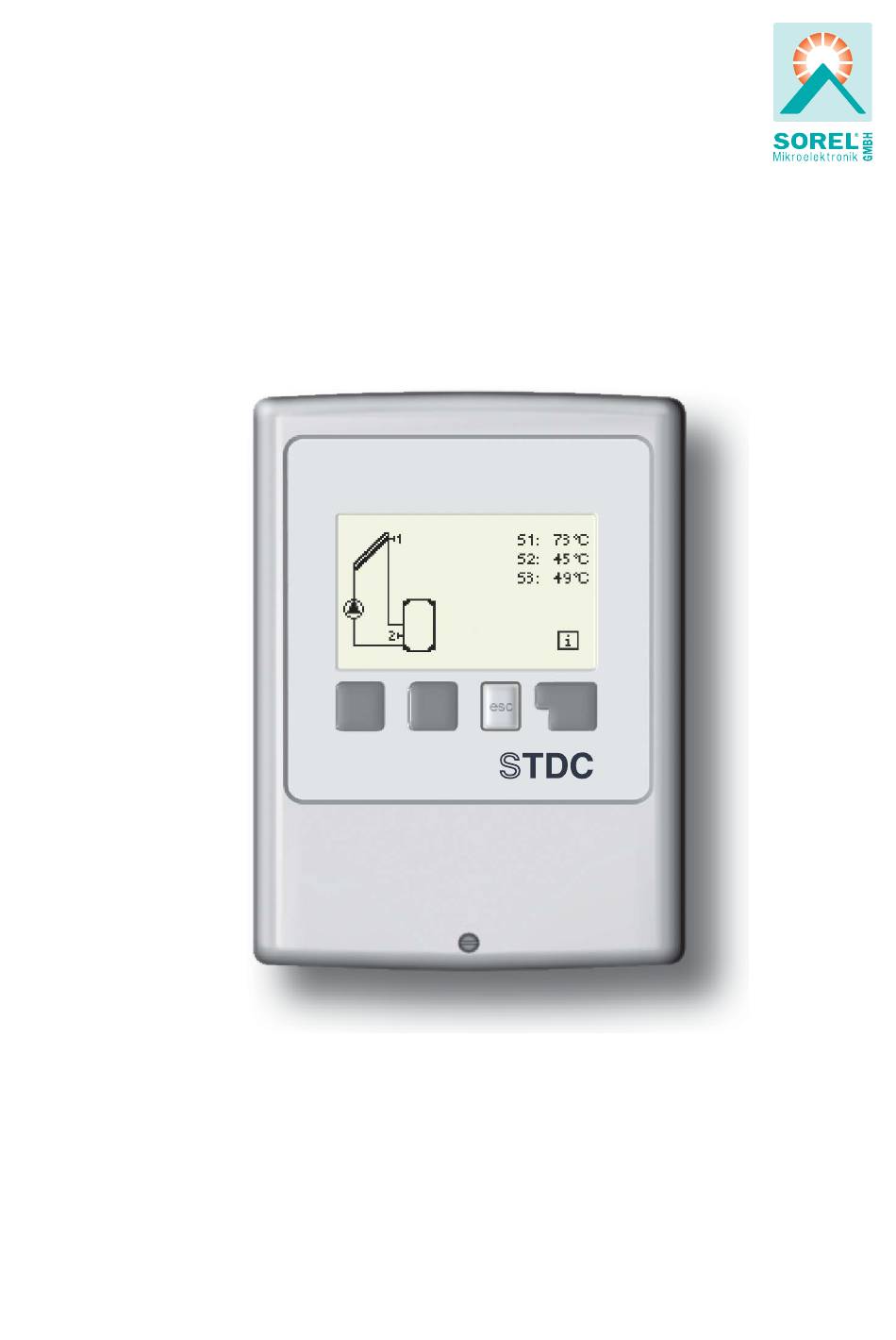

- Seite 1 Temperatur-Differenz-Controller STDC Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt A.1 EG-Konformitätserklärung 5. Einstellungen A.2 Allgemeine Hinweise 5.1 Tmin S1 A.3 Symbolerklärung 5.2 Tmax S2 5.3 ΔT A.4 Veränderungen am Gerät A.5 Gewährleistung und Haftung 5.4 Tsoll 5.5 Thermostatzeiten 5.6 Party Funktion B.1 Technische Daten B.2 Über den Regler B.3 Lieferumfang 6. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der Temperatur- Differenz-Controller STDC, im nachfolgenden STDC genannt, den folgenden einschlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: A.4 Veränderungen Am Gerät
Sicherheitshinweise Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Verände- rungen, An- und Umbauten am Gerät vorzunehmen- Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme ca. 1.5VA Schaltleistung - mechanisches Relais 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart IP40 Schutzklasse Sensoreingänge 3 x Pt1000 Messbereich -40°C bis 300°C Zulässige Umgebungsbedingungen: Umgebungstemperatur - bei Reglerbetrieb... -
Seite 6: B.2 Über Den Regler

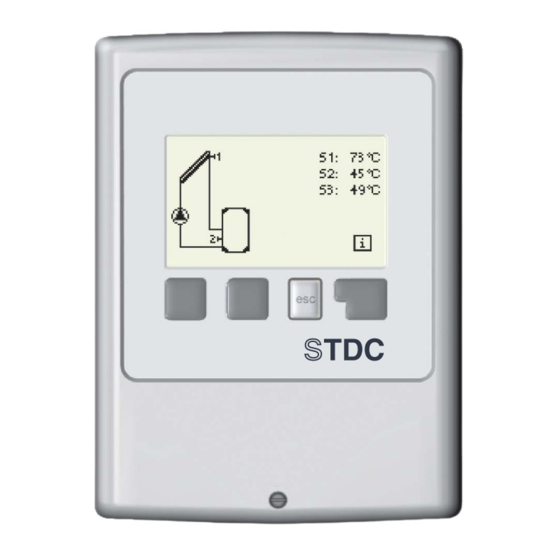

Reglerbeschreibung Über den Regler Der Temperatur-Differenz-Controller STDC ermöglicht Ihnen eine effi ziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeord- net und erklärt. -
Seite 7: B.5 Hydraulikvarianten
Reglerbeschreibung Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstel- lung der jeweiligen Anlagenhydraulik zu verstehen und erheben keinen Anspruck auf Vollständigkeit. Der Regler ersetzt keinesfalls sicherheits- technische Einrichtungen. Je nach Anwendungfall sind weitere Anla- Achtung gen- und Sicherheitskomponeten wie Sperrventile, Rückschlagklappen, Sicherheitstemperaturbegrenzer, Verbrühungsschutz etc. -
Seite 8: C.1 Wandmontage
Installation Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Um- gebungsbedingungen wie unter B.1 „technische Daten“ beschrieben.Folgen Sie Achtung der nachfolgenden Beschreibung. 1. Deckelschraube komplett lösen C.1.1 2. Gehäuseoberteil vorsichtig vom Unter- teil abheben. 3. Gehäuseoberteil zur Seite legen. Dabei nicht auf die Elektronik fassen. -
Seite 9: C.2 Elektrischer Anschluss
Installation Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie- dereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück- sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler Gefahr darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichbare Schäden wie z.B. - Seite 10 Installation 5. Das Oberteil so in der Hand halten, C.2.1.b das sich die Gehäuse am unteren Rand berühren (Abb.C.2.1.b) 6. Klemmen mit dem Daumen (Abb.C.2.1.b) oder passendem Schrau- bendreher (Abb.C.2.1.d) betätigen und Elektroanschluss am Regler vornehmen (Seite 12-15) 7. Gehäuseoberteil einhängen, die Kabel in den Klemmraum eindrücken und das Gehäuse mit vorsichtigem Druck ver- schließen (Abb.
-
Seite 11: C.3 Installation Der Temperaturfühler
Installation C.2.1.e Die Lage aller Kabeladern sind genau zu beachten, damit beim Schlies- sen des Gehäuses ein versehentliches Betätigen der Klemmleisten auszuschließen ist. (Abb. C.2.1.e Seitenansicht) Achtung Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Tempera- turerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. -
Seite 12: Klemmanschlusspläne Für Elektrischen Anschluss
Installation Klemmanschlusspläne für elektrischen Anschluss Solar mit Speicher Sensorseite Netzseite Kleinspannungen max. 12VAC/DC An- max. 12V 230VAC schluss im linken Klemmraum! Gefahr Achtung Klemme: Anschluss für: S1 (2x) Fühler 1 Kollektor S2 (2x) Fühler 2 Speicher S3 (2x) Fühler 3 (optional) Die Polung der Fühler ist beliebig. - Seite 13 Installation Feststoff mit Speicher Kleinspannungen max. 12VAC/DC An- Sensorseite Netzseite schluss im linken Klemmraum! max. 12V 230VAC Gefahr Achtung Klemme: Anschluss für: S1 (2x) Fühler 1 Feststoffkessel S2 (2x) Fühler 2 Speicher S3 (2x) Fühler 3 (optional) Die Polung der Fühler ist beliebig. Netzspannungen 230VAC 50-60Hz An- schluss im rechten Klemmraum! Klemme:...
- Seite 14 Installation Speicherumladung Sensorseite Netzseite Kleinspannungen max. 12VAC/DC An- max. 12V 230VAC schluss im linken Klemmraum! Achtung Gefahr Klemme: Anschluss für: S1 (2x) Fühler 1 Speicher 1 S2 (2x) Fühler 2 Speicher 2 S3 (2x) Fühler 3 (optional) Die Polung der Fühler ist beliebig. Netzspannungen 230VAC 50-60Hz An- schluss im rechten Klemmraum! Klemme:...
- Seite 15 Installation Universal ΔT-Regler Sensorseite Netzseite Kleinspannungen max. 12VAC/DC An- max. 12V 230VAC schluss im linken Klemmraum! Achtung Gefahr Klemme: Anschluss für: S1 (2x) Fühler 1 Führung S2 (2x) Fühler 2 Referenz S3 (2x) Fühler 3 (optional) Die Polung der Fühler ist beliebig. Netzspannungen 230VAC 50-60Hz An- schluss im rechten Klemmraum! Klemme:...
-
Seite 16: Bedienung
Bedienung Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafi kmodus ermöglicht Ihnen eine einfache und fast selbsterklärende Bedie- nung des Reglers. Die Eingaben erfolgen über 4 Taster (2+3), die je nach Situation unterschied- lichen Funktionen zugeordnet sind. Die „esc“... -
Seite 17: E.2 Inbetriebnahmehilfe
Bedienung Inbetriebnahmehilfe Beim ersten Einschalten des Reglers und nach Einstellen von Sprache und Uhr erfolgt die Abfrage, ob die Paramet- rierung des Reglers mit der Inbetriebnah- mehilfe erfolgen soll oder nicht. Die Inbe- triebnahmehilfe kann aber auch jederzeit beendet oder später im Menü Sonder- funktionen nochmals gestartet werden. -
Seite 18: E.4 Menüablauf Und Menüstruktur
Bedienung Menüablauf und Menüstruktur Der Grafi k oder Übersichtsmodus er- scheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafi k- oder Über- sichtsmodus führt direkt zum Hauptme- nü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit Erläuterun- Funktionskontrolle der Anlage mit Be-... -
Seite 19: Messwerte
Messwerte 1. Messwerte Das Menü “1. Messwerte” dient zur Anzei- ge der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Die Messwerte werden bei Auswahl von Info mit einem kurzen Hilfetext erläutert. Durch Auswahl von “Übersicht”... -
Seite 20: Auswertungen
Auswertungen 2. Auswertung Das Menü “2. Auswertungen” dient zur Funk- tionskontrolle und Langzeitüberwachung der Anlage. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Auswertungen verlas- sen” beendet. Für die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 21: Anzeigemodus
Anzeigemodus 3. Anzeigemodus Im Menü “3. Anzeigemodus” wird die Dis- playanzeige des Reglers für den Normal- betrieb festgelegt. Diese Anzeige erscheint, sobald für 2 Minuten keine Taste betätigt wird. Nach Tastendruck erscheint das Hauptmenü wieder. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Anzeigemodus verlassen”... -
Seite 22: Betriebsarten
Betriebsarten 4. Betriebsarten Im Menü “4. Betriebsarten” kann der Regler neben dem Automatikbetrieb auch ausgeschaltet oder in einen manuellen Betriebsmodus versetzt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsarten verlassen” beendet. 4.1 Automatik Der Automatikbetrieb ist der Normalbetrieb des Reglers. Nur im Automatikbetrieb ist eine korrekte Reglerfunktion unter Berücksichtigung der aktuellen Temperaturen und der eingestellten Parameter gegeben! Nach einer Netzspannungsunterbrechung kehrt der Regler selbstständig wieder in die zuletzt gewählte Betriebsart zurück! -
Seite 23: Einstellungen
Einstellungen 5. Einstellungen Im Menü “5. Einstellungen” werden die für die Regelfunktion nötigen Grundeinstel- lungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. 5.1 Tmin S1 Freigabe-/Starttemtemperatur an Fühler 1: Wird dieser Wert an Fühler 1 überschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe bzw. -
Seite 24: Tsoll
Einstellungen 5.3 ΔT Ein/Ausschalttemperaturdifferenz für Relais R : Wird die Temperaturdifferenz ΔT zwischen den Bezugsfühlern überschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe/das Ventil ein. Fällt die Temperaturdifferenz auf ΔT Aus, wird die Pumpe/das Ventil wieder ausge- schaltet. -
Seite 25: Thermostatzeiten
Einstellungen 5.5 Thermostatzeiten Hier werden die gewünschten Zeiträume eingestellt, in denen die Thermostatfunktion zeitlich freigegeben ist. Pro Wochentag können zwei Zeiten eingegeben werden, des- weiteren kann man einzelne Tage auf andere Tage kopieren. Ausserhalb der einge- stellten Zeiten ist die Thermostatfunktion ausgeschaltet. Einstellbereich: 00:00 bis 23:59 Uhr / Voreinstellung: 06:00 bis 22:00 Uhr 5.6 Party Funktion (Nur bei Thermostat) Über die Party Funktion kann der Speicher... -
Seite 26: Schutzfunktionen
Schutzfunktionen 6. Schutzfunktionen Im Menü “6. Schutzfunktionen” können diver- se Schutzfunktionen aktiviert und eingestellt werden. Die bauseits vorzusehenden Sicher- heitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. 6.1 Antiblockierschutz Ist der Antiblockierschutz aktiviert, schaltet der Regler die angeschlossene Pumpe bzw. -
Seite 27: Anlagenschutz (Nur Bei Solar) Priorität-Schutzfunktion
Schutzfunktionen 6.3 Anlagenschutz (Nur bei Solar) Priorität-Schutzfunktion Der Anlagenschutz soll eine Überhitzung der im System verbauten Komponenten durch Zwangsabschaltung der Solarpumpe verhindern. Wird der Wert “AS Tein” am Kollektor überschritten, wird die Pumpe ausgeschaltet und auch nicht mehr einge- schaltet, um den Kollektor z.B. vor Dampfschlägen zu schützen. Die Pumpe wird erst wieder eingeschaltet, wenn der Wert “AS Taus”... -
Seite 28: Rückkühlung (Nur Bei Solar)
Rückkühlung sollte nur in Ausnahmefällen aktiviert werden. Achtung 6.7 Antilegionellen Der STDC bietet bei aktivierter “ALFunktion” die Möglichkeit, den Speicher in be- stimmten Zeitabständen “AL-Häufi gkeit” einmalig auf höhere Temperatur ”AL Tsoll S2” aufzuheizen, sofern die Energiequelle dies zulässt. AL Funktion - Einstellbereich: Ein oder Aus / Voreinstellung: Aus AL Tsoll S2 - Einstellbereich: 60°C bis 99°C / Voreinstellung: 70°C... -
Seite 29: Sonderfunktionen
Sonderfunktionen 7. Sonderfunktionen Im Menü “7. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funk- tionen eingestellt. Außer der Uhrzeit sollten die Einstellungen nur vom Fachmann Achtung erfolgen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktio- nen verlassen” beendet. 7.1 Programmwahl Hier wird die für den jeweiligen Anwendungsfall passende Anlagenhydraulik ausge- wählt (siehe Abschnitt D „Hydraulikvarianten“) und eingestellt. -
Seite 30: Inbetriebnahme
Sonderfunktionen 7.4 Inbetriebnahme Der Start der Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die für die Inbetriebnahme notwendigen Grundeinstellungen, wobei die jeweiligen Parameter im Display kurz erklärt werden. Durch Betätigen der „esc“ Taste gelangt man zum vorherigen Wert, um die gewählte Einstellung nochmals anzusehen oder auch anzupassen. -
Seite 31: Wärmemenge
Sonderfunktionen 7.7 Wärmemenge In diesem Menü kann eine einfache Wärmemengenerfassung aktiviert werden. Es sind ergänzende Eingaben zum Frostschutzmittel, dessen Konzentration und dem Durchfl uss der Anlage notwendig. Zusätzlich kann über den Einstellwert Offset ΔT ein Korrekturfaktor für die Wärmemengenerfassung eingestellt werden. Da für die Wär- memengenzählung die Kollektortemperatur und Speichertemperatur zur Grundlage gelegt wird, kann es je nach Anlage zu Abweichungen der angezeigten Kollektortem- peratur zur tatsächlichen Vorlauftemperatur, bzw. -
Seite 32: Menüsperre
Menüsperre 8. Menüsperre Durch das Menü “8. Menüsperre” kann der Regler dagegen gesichert werden, dass die eingestellten Werte unbeabsichtigt verstellt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Menüsperre verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugäng- lich und es können ggf. -
Seite 33: Servicewerte
Servicewerte 9. Servicewerte Das Menü “9. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte zum Zeitpunkt wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc” jederzeit beendet werden. -
Seite 34: Sprache
Sprache 10. Sprache Über das Menü “10. Sprache” kann die Sprache der Menüführung gewählt wer- den. Bei der ersten Inbetriebnahme erfolgt die Abfrage automatisch. Die wählbaren Sprachen können sich je nach Geräteausführung unterscheiden! Die Sprachwahl ist nicht in jeder Geräte- ausführung vorhanden! -
Seite 35: Z.1 Störungen Mit Fehlermeldungen
Störungen Z.1 Störungen mit Fehlermeldungen Erkennt der Regler eine Fehlfunktion, so erscheint das Warnsymbol im Display. Liegt der Fehler nicht mehr an, ändert sich das Warnsymbol in ein Infosymbol. Nähere Informationen zum Fehler erhalten Sie durch Drücken der Taste unter dem Warn- bzw. -
Seite 36: Z.2 Sicherung Ersetzen
Störungen Z.2 Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt wer- den. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Gefahr Wiedereinschalten sichern! Spannungsfreiheit prüfen! Verwenden Sie nur die beiligende Reservesicherung, oder eine bauglei- che Sicherung mit den folgenden Angaben: T2A / 250V Gefahr Hat der Regler trotz eingeschalteter Netz- Z.2.1... -
Seite 37: Z.3. Wartung
Wartung Z.3. Wartung Im Zuge der allgemeinen jährlichen Wartung Ihrer Heizanlage sollten Sie auch die Funktionen des Reglers vom Fachmann überprüfen und ggf. auch Einstel- lungen optimieren lassen. Achtung Durchführung der Wartung: - Überprüfen von Datum und Uhrzeit (siehe 7.2) - Begutachtung/Plausiblitätskontrolle der Auswertungen (siehe 2.4) - Kontrolle des Fehlerspeichers (siehe 2.5) - Überprüfung/Plausiblitätskontrolle der aktuellen Messwerte (siehe 1.) - Seite 38 Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschlie- ßen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbe- halten. Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 Fax +49 (0)2339 6025 www.sorel.de info@sorel.de...
