Sorel LTDC-E Montageanweisung Und Bedienanleitung
Temperatur-differenz-controller
Verwandte Anleitungen für Sorel LTDC-E
Inhaltszusammenfassung für Sorel LTDC-E
- Seite 1 Temperatur-Diff erenz-Controller LTDC-E Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite A.1. EG-Konformitätserklärung 5. - Schutzfunktionen A.2. Allgemeine Hinweise 5.1. - Antilegionellen A.3. Symbolerklärung 5.2. - Anlagenschutz A.4. Veränderungen am Gerät 5.3. - Kollektorschutz A.5. Gewährleistung und Haftung 5.4. - Rückkühlung 5.5. - Frostschutz B.1. Technische Daten 5.6. - Antiblockierschutz B.2. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise A.1. EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der LTDC-E den ein- schlägigen Sicherheitsbestimmungen der EG Niederspannungsrichtlinie 2006/95/EC sowie der EG Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC ent- spricht. Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG- Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen Am Gerät
Sicherheitshinweise A.4. Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Veränderungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung B.1. Technische Daten Elektrische Daten: Netzspannung 100 - 240 VAC Netzfrequenz 50 - 60 Hz Leistungsaufnahme 0,5 W - 2,5 W Schaltleistung (R1-R3) mechanisches Relais R1, R2 460 VA für AC1 / 460 W für AC3 mechanisches Relais R3 3000 VA für AC2 / 3000 W AC3 Sensoreingänge 4 x PT1000 (Messbereich -40 °C bis 300 °C) -
Seite 6: Über Den Regler

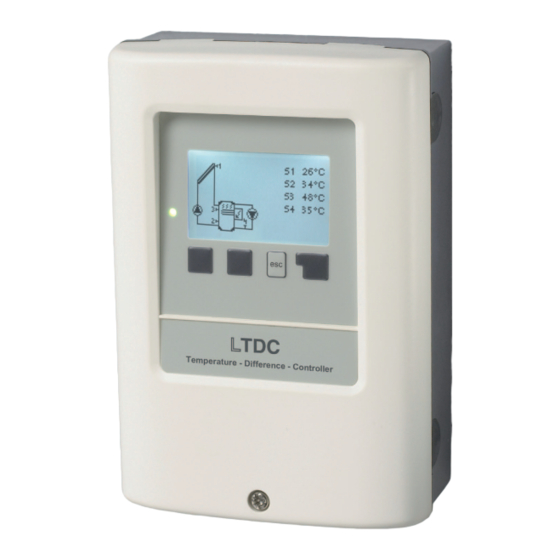

Reglerbeschreibung B.3. Über den Regler Der Temperatur-Diff erenz-Controller LTDC-E ermöglicht Ihnen eine effi ziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeord- net und erklärt. -
Seite 7: Wandmontage
Installation C.1. Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Umgebungsbedingungen wie unter „B.1 Technische Daten“ beschrieben. Achtung Folgen Sie der nachfolgenden Beschreibung. 1. Deckelschraube komplett lösen C.1.1. 2. Gehäuseoberteil vorsichtig vom Unterteil abziehen. 3. Gehäuseoberteil zur Seite legen. Dabei bitte nicht auf die Elektronik fassen. -
Seite 8: Elektrischer Anschluss
Installation C.2. Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wieder einschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück- sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler Gefahr darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichbare Schäden wie z.B. -
Seite 9: Installation Der Temperaturfühler
Installation 1. Benötigtes Programm/Hydraulik aus- C.2.1. wählen (s. „B.6. Hydraulikvarianten“ auf Seite 7 bzw. D.1. - D.21.) 2. Reglergehäuse öff nen (siehe „C.1. Wandmontage“ auf Seite 7) 3. Leitungen max. 55 mm abmanteln, einführen, die Zugentlastungen mon- tieren, Aderenden 8-9 mm abisolieren (Abb.C.2.1.) 4. -
Seite 10: Klemmplan Für Elektrischen Anschluss
Installation D.1. - Klemmplan für elektrischen Anschluss Kleinspannungen Relais Mains CAN CAN max. 12 V Netzseite 230 VAC Gefahr Achtung Kleinspannungen max. 12 VAC / DC Netzspannungen 230 VAC 50 - 60 Hz Klemme: Anschluss für: Klemme: Anschluss für: S1 (2x) Temperatur Fühler 1 Neutralleiter N S2 (2x) -
Seite 11: Hydraulikvarianten
Installation D.2. Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Anlagenhydraulik zu verstehen und erheben keinen Anspruck auf Vollständigkeit. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungfall sind weitere Anlagen- und Sicherheits- Achtung komponeten wie Sperrventile, Rückschlagklappen, Sicherheitstemperaturbe- grenzer, Verbrühungsschutz etc. -
Seite 12: Bedienung
Bedienung E.1. Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafikmodus ermöglicht Ihnen eine einfache und fast selbsterklärende Bedie- nung des Reglers. Die Eingaben erfolgen über 4 Tasten (3 + 4), die je nach Situation unterschied- lichen Funktionen zugeordnet sind. Die „esc“... -
Seite 13: Inbetriebnahmehilfe
Bedienung E.2. Inbetriebnahmehilfe Beim ersten Einschalten des Reglers und nach Einstellen von Sprache und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnah- mehilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestartet werden. -
Seite 14: Menüablauf Und Menüstruktur
Bedienung E.4. Menüablauf und Menüstruktur Der Grafik oder Übersichtsmodus erscheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafik- oder Übersichtsmo- dus führt direkt zum Hauptmenü. Hier stehen dann die nachfolgenden Menüpunkte zur Aus- wahl:... -
Seite 15: Messwerte
Messwerte 1. - Messwerte Das Menü “1. Messwerte” dient zur Anzei- ge der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Die Messwerte werden bei Auswahl von Info mit einem kurzen Hilfetext erläutert. Durch Auswahl von “Übersicht”... -
Seite 16: Auswertung
Auswertung 2. - Auswertung Das Menü “2. Auswertung” dient zur Funk- tionskontrolle und Langzeitüberwachung der Anlage. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Auswertung verlassen” beendet. Für die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 17: Betriebsart
Betriebsart 3. - Betriebsart Im Menü “3. Betriebsart” kann der Regler neben dem Automatikbetrieb auch ausge- schaltet oder in einen manuellen Betriebs- modus versetzt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsarten verlassen” beendet. 3.1. -
Seite 18: Einstellungen
Einstellungen 4. - Einstellungen Im Menü “4. Einstellungen” werden die für die Regelfunktion nötigen Grundeinstellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlas- sen” beendet. Die Menünummerierung ändert sich je nach gewähltem Hydraulikschema (S. -
Seite 19: Nachheizung
Einstellungen 4.14. - Nachheizung Hier werden alle nötigen Einstellungen für die Nachheizung vorgenommen. 4.14.1. - Tsoll S3 Wird dieser Wert an Fühler S3 unterschritten, schaltet der Regler die Nachheizung ein. Die Nachheizung wird abgeschaltet, wenn dieser Wert um die eingestellte Hysterese überschritten wird. -
Seite 20: Zeiten
Einstellungen 4.15. - Zirkulation Hier werden alle nötigen Einstellungen für die Zirkulation vorgenommen. 4.15.1. - Tsoll Zirkulation an Fühler S4 Wird der Wert Tsoll an S4 unterschritten, und ist die Zirkulation zeitlich freigegeben, schaltet der Regler die Zirkulation ein. Bis der Wert Tsoll + Hysterese erreicht ist. 4.15.2. -
Seite 21: Schutzfunktionen
Anwahl von “Einstellungen verlassen” beendet. 5.1. - Antilegionellen Der LTDC-E bietet bei aktivierter “AL Funktion” die Möglichkeit, den Speicher in be- stimmten Zeitperioden auf eine höhere Temperatur ”AL Tsoll S2” aufzuheizen, sofern die Energiequelle dies zulässt. Die Zeiten, in denen eine Antilegionellenaufheizung versucht wird, sind einzustellen unter „AL-Zeiten“. -
Seite 22: Anlagenschutz
Schutzfunktionen 5.2. - Anlagenschutz Priorität-Schutzfunktion Der Anlagenschutz soll eine Überhitzung der im System verbauten Komponenten durch Zwangsabschaltung der Solarpumpe verhindern. Wird der Wert “AS Tein” am Kollektor überschritten, wird die Pumpe ausgeschaltet und auch nicht mehr einge- schaltet, um den Kollektor z.B. vor Dampfschlägen zu schützen. Die Pumpe wird erst wieder eingeschaltet, wenn der Wert “AS Taus”... -
Seite 23: Frostschutz
Schutzfunktionen 5.5. - Frostschutz Es kann eine 2-stufi ge Frostschutzfunktion aktiviert werden. In der Stufe 1 schaltet der Regler die Pumpe stündlich für 1 Minute ein, wenn die Kollektortemperatur unter den eingestellten Wert “Frost Stufe 1” fällt. Sollte die Kollektortemperatur weiter bis auf den eingestellten Wert “Frost Stufe 2” sin- ken, schaltet der Regler die Pumpe ohne Unterbrechung ein. -
Seite 24: Sonderfunktionen
Sonderfunktionen 6. - Sonderfunktionen Im Menü “6. Sonderfunktionen” werden grundle- gende Dinge und erweiterte Funktionen einge- stellt. Außer der Uhrzeit sollten die Einstel- lungen nur vom Fachmann erfolgen. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktionen verlas- sen”... -
Seite 25: Pwm / 0-10V Aus
Sonderfunktionen 6.2.4. - PWM / 0-10V aus Dieses Signal /diese Spannung wird ausgegeben, wenn die Pumpe ausgeschaltet wird (Pumpen mit Kabelbruchdetektion benötigen ein Minimalsignal / eine Mindest- spannung). 6.2.5. - PWM / 0-10V ein Dieses Signal / diese Spannung benötigt die Pumpe um einzuschalten und auf mini- maler Drehzahl zu laufen. -
Seite 26: Vorspülzeit
Sonderfunktionen 6.3.2. - Vorspülzeit Für diese Zeit läuft die Pumpe mit ihrer vollen Drehzahl (100 %) an, um einen sicheren Anlauf zu gewährleisten. Erst nach Ablauf dieser Vorspülzeit läuft die Pumpe drehzahl- geregelt und schaltet je nach eingestelltem Modus auf die max. Drehzahl bzw. min. Drehzahl. -
Seite 27: Wärmemenge
Sonderfunktionen 6.7. - Wärmemenge In diesem Menü kann eine einfache Wärmemengenerfassung aktiviert werden. Es sind ergänzende Eingaben zum Frostschutzmittel, dessen Konzentration und dem Durchfl uss der Anlage notwendig. Zusätzlich kann über den Einstellwert Off set ∆T ein Korrekturfaktor für die Wärmemengenerfassung eingestellt werden. Da für die Wär- memengenzählung die Kollektortemperatur und Speichertemperatur zur Grundlage gelegt wird, kann es je nach Anlage zu Abweichungen der angezeigten Kollektortem- peratur zur tatsächlichen Vorlauftemperatur, bzw. -
Seite 28: Werkseinstellungen
Sonderfunktionen 6.11. - Werkseinstellungen Die gesamten vorgenommenen Einstellungen können zurückgesetzt und der Regler somit wieder in den Auslieferzustand gebracht werden. Die gesamte Parametrierung sowie Auswertungen etc. des Reglers gehen unwiederbringlich verloren. Anschließend ist eine erneute Inbe- triebnahme erforderlich. Achtung 6.12. - Starthilfefunktion Bei einigen Solaranlagen, insbesondere bei Vakuumröhrenkollektoren, kann es dazu kommen, dass die Messwerterfassung am Kollektorfühler zu träge oder ungenau erfolgt, da sich der Fühler oft nicht an der wärmsten Stelle befi ndet. -
Seite 29: Menüsperre
Menüsperre 7. Menüsperre Durch das Menü “7. Menüsperre” kann der Reg- ler dagegen gesichert werden, dass die einge- stellten Werte unbeabsichtigt verstellt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktionen verlas- sen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugäng- lich und es können ggf. -
Seite 30: Sprache
Sprache 9. Sprache Über das Menü “9. Sprache” kann die Sprache der Menüführung gewählt werden. Bei der ersten Inbetriebnahme erfolgt die Abfrage automatisch. Die wählbaren Sprachen können sich je nach Geräteausführung unterscheiden! Die Sprach- wahl ist nicht in jeder Geräteausführung vorhan- den! Störungen Z.1. -
Seite 31: Sicherung Ersetzen
Störungen Z.2. Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt wer- den. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Gefahr Wiedereinschalten sichern! Spannungsfreiheit prüfen! Verwenden Sie nur die beiliegende Reservesicherung, oder eine baug- leiche Sicherung mit den folgenden Angaben: T 2 A / 250 V Gefahr Hat der Regler trotz eingeschalteter Netz- Z.2.1... -
Seite 32: Nützliche Hinweise / Tips Und Tricks
Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehler- hafte oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und techni- sche Änderungen bleiben grundsätzlich vorbehalten. Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Reme-Straße 12 58300 Wetter (Ruhr) | Germany Telefon: +49 (0) 2335 68277-0 Fax: +49 (0) 2335 68277-10 E-Mail: info@sorel.de...
