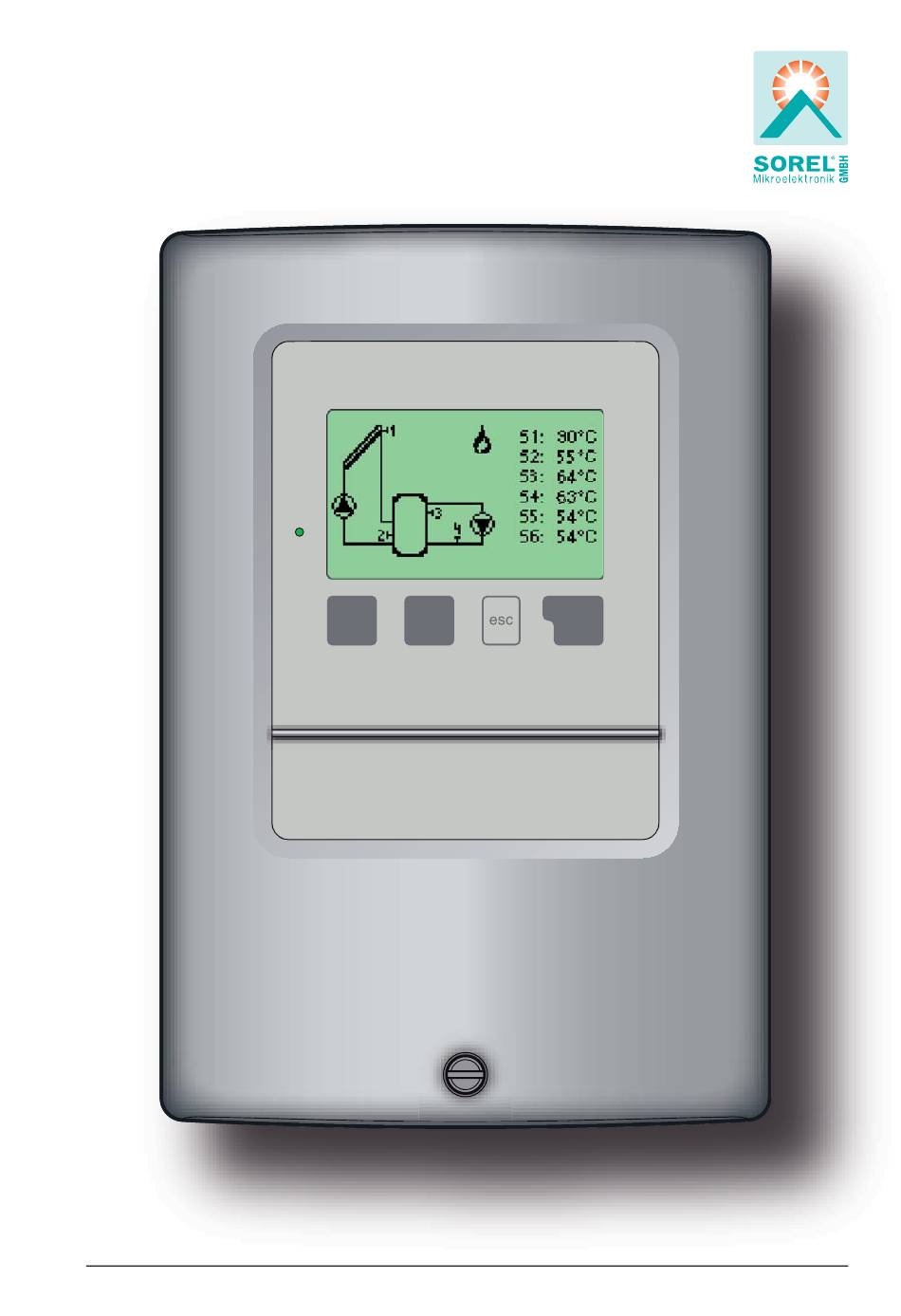

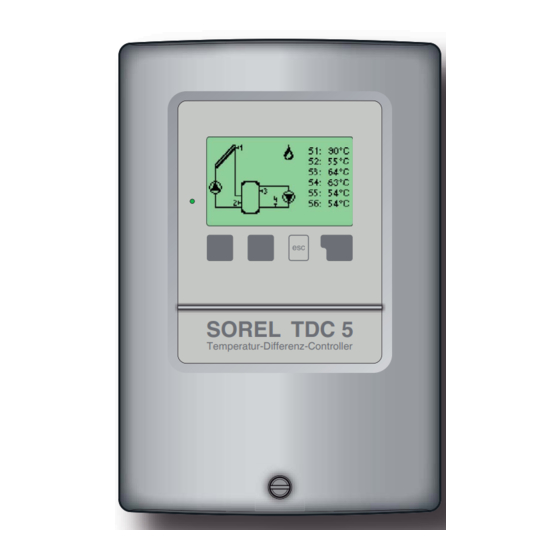

- Seite 1 Temperatur-Differenz-Controller TDC 5A Montageanweisung und Bedienanleitung SOREL TDC 5 Temperatur-Differenz-Controller Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Kapitel Seite Kapitel Seite Sicherheitshinweise Einstellungen Menü 5 1.1 EG-Konformität 10.1-2 TminS1, S5 1.2 Allgemeine Hinweise 10.3-5 TmaxS2,S3,S4 24-25 10.6-7 ΔTR1, R2 1.3 Symbolerklärung 25-26 1.4 Veränderungen 10.8-9 TsollS3, Hyst.S3 1.5 Gewährleistung 10.10. Sparbetrieb 10.11 TminS3 Reglerbeschreibung 10.12-13 TsollS4, Hyst.S4 2.1 Technische Daten 10.16 Thermostat Funkt. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1.1 EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der Temperatur-Differenz-Controller 5, im nachfolgenden TDC 5 genannt, den folgenden einschlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen
Sicherheitshinweise 1.4 Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Veränderungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung 2.1 Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme Schaltleistung elektronisches Relais R1 min.20W...max.120W für AC3 mechanisches Relais R2 460VA für AC1 / 185W für AC3 mechanisches Relais R3 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart... -
Seite 6: Über Den Regler
Reglerbeschreibung 2.2 Über den Regler Der Temperatur-Differenz-Controller TDC 5 ermöglicht Ihnen eine effi ziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. -
Seite 7: Hydraulikvarianten
Reglerbeschreibung 2.5 Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Anlagenhydraulik zu verstehen und erheben keinen Anspruck auf Vollständigkeit. Der Regler ersetzt Achtung keinesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungfall sind weitere Anlagen- und Sicherheitskomponeten wie Sperrventile, Rück- schlagklappen, Sicherheitstemperaturbegrenzer, Verbrühungsschutz etc. -
Seite 8: Installation
Installation 3.1 Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Umgebungsbedingungen wie unter 2.1 „technische Daten“ beschrieben. Folgen Sie der nachfolgenden Beschreibung 1-8. Achtung 1. Deckelschraube komplett lösen Abb.3.1.1 2. Gehäuseoberteil vorsichtig vom Unterteil abziehen. 3. Gehäuseoberteil zur Seite legen. Dabei bitte nicht auf die Elektronik fassen. -
Seite 9: Elektrischer Anschluss
Installation 3.2 Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Gefahr Berücksichtigung der geltenden Vorschriften durchgeführt werden. Der Regler darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichbare Schäden wie z.B. -
Seite 10: Solar Mit Zirkulation
Installation 3.2 Elektrischer Anschluss (Fortsetzung) 3.2.1 Solar mit Zirkulation Kurzbeschreibung Schaltfunktion: Die Funktion ∆T R1 (10.5) schaltet die Sensorseite Netzseite Pumpe an Relais R1. max. 12V 230VAC Gefahr Achtung Die Funktion TSoll S3 (10.7) schaltet die Nachheizung an Relais R3. Die Funktion TSoll S4 (10.11) schaltet die Zirkulationspumpe an Relais R2. -
Seite 11: Solar Mit Folgespeicher
Installation 3.2 Elektrischer Anschluss (Fortsetzung) 3.2.2 Solar mit Folgespeicher Kurzbeschreibung Schaltfunktion: Die Funktion ∆T R1 (10.5) schaltet die Netzseite Sensorseite Pumpe an Relais R1. 230VAC max. 12V Achtung Gefahr Die Funktion TSoll S3 (10.7) schaltet die Nachheizung an Relais R3. Die Funktion ∆T R2 (S5>S4 10.6) schaltet die Pumpe an Relais R2. -
Seite 12: Solar Mit Rücklaufanhebung
Installation 3.2 Elektrischer Anschluss (Fortsetzung) 3.2.3 Solar mit Rücklaufanhebung Kurzbeschreibung Schaltfunktion: Die Funktion ∆T R1 (10.5) schaltet die Sensorseite Netzseite Pumpe an Relais R1. max. 12V 230VAC Achtung Gefahr Die Funktion TSoll S3 (10.7 ) schaltet die Nachheizung an Relais R3. Die Funktion ∆T R2 (S5>S4 10.6) schaltet das Ventil an Relais R2. -
Seite 13: Solar Und Doppel Thermostat
Installation 3.2 Elektrischer Anschluss (Fortsetzung) 3.2.4 Solar und Doppel Thermostat Kurzbeschreibung Schaltfunktion: Die Funktion ∆T R1 (10.5) schaltet die Sensorseite Netzseite Pumpe an Relais R1. max. 12V 230VAC Achtung Gefahr Die Funktion TSoll S3 (10.7) schaltet die Nachheizung an Relais R3. Die Funktion TSoll S4 (10.11) schaltet die Nachheizung an Relais R2. - Seite 14 Installation 3.2 Elektrischer Anschluss (Fortsetzung) 3.2.5 Solar 2 Speicher / Ventil Kurzbeschreibung Schaltfunktion: Die Funktion ∆T R1 (10.6) schaltet die Sensorseite Netzseite Pumpe an Relais R1. max. 12V 230VAC Achtung Gefahr Die Funktion Vorrang (10.15) schaltet das Ventil an Relais R2. Die Funktion TSoll S3 (10.7) schaltet die Nachheizung an Relais R3.
- Seite 15 Installation 3.2 Elektrischer Anschluss (Fortsetzung) 3.2.6 Solar 2 Speicher / 2 Pumpen Kurzbeschreibung Schaltfunktion: Die Funktion ∆T R1 (10.5) schaltet die Sensorseite Netzseite Pumpe an Relais R1. max. 12V 230VAC Achtung Gefahr Die Funktion ∆T R2 (10.6) schaltet die Pumpe an Relais R2. Die Funktion TSoll S3 (10.7) schaltet die Nachheizung an Relais R3.
-
Seite 16: Installation Der Temperaturfühler
Installation 3.2 Elektrischer Anschluss (Fortsetzung) 3.3 Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradge- naue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von min- destens 0,75mm² auf maximal 30m verlängert werden. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Achtung Platzieren Sie die Fühler genau im zu messenden Bereich! -
Seite 17: Bedienung
Bedienung 4.1 Anzeige und Eingabe Das Display (1) mit umfangreichen Text- und Grafi kmodus ermöglicht Ihnen eine einfache und fast selbst- erklärende Bedienung des Reglers. Die Leuchtdiode (2) leuchtet grün wenn ein Relais eingeschaltet ist. Die Leuchtdiode (2) leuchtet rot wenn Betriebsart „Aus“... -
Seite 18: Menüablauf
Bedienung 4.2 Menüablauf und Menüstruktur Der Grafi k oder Übersichtsmodus erscheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafik- oder Übersichtsmodus führt direkt zum Hauptmenü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit... -
Seite 19: Parametrierung
Parametrierung 5.1 Inbetriebnahmehilfe Beim ersten Einschalten des Reg- lers und nach Einstellen von Spra- che und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnahmehilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunk- tionen nochmals gestartet werden. -
Seite 20: Messwerte Menü
Messwerte Menü 1 6. Messwerte Das Menü “1. Messwerte” dient zur Anzeige der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Die Messwerte werden bei Auswahl von Info mit einem kurzen Hilfetext erläutert. -
Seite 21: Auswertungen Menü
Auswertungen Menü 2 7. Auswertungen Das Menü “2. Auswertungen” dient zur Funktionskontrolle und Langzeit- überwachung der Anlage. Es stehen Ihnen die unter 7.1-7.6 beschriebenen Untermenüs zur Verfügung. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Aus- wertungen verlassen”... -
Seite 22: Zeiten Menü
Zeiten Menü 3 8. Zeiten Im Menü “3. Zeiten” werden Uhrzeit, Datum und Ladezeiten eingestellt. Das Menü wird durch Drücken von “esc” oder auch Anwahl von “Zeiten verlassen” beendet. 8.1 Uhrzeit und Datum Menü 3.1 Dieses Menü dient zum Einstellen der aktuellen Uhrzeit und des Datums. Für die Funktion des Reglers und die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 23: Betriebsarten Menü
Betriebsarten Menü 4 9. Betriebsart Im Menü “4. Betriebsarten” kann der Regler neben dem Automatikbetrieb auch ausgeschaltet oder in einen manuellen Betriebsmodus versetzt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Be- triebsarten verlassen” beendet. 9.1 Automatik Menü... - Seite 24 Einstellungen Menü 5 10. Einstellungen Im Menü “5. Einstellungen” werden die für die Regelfunktion nötigen Grundeinstellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. Je nach gewählter Hydraulikvariante 1-6 können unterschiedliche Einstellungen vorgenommen werden.
-
Seite 25: Einstellungen Menü
Einstellungen Menü 5 10. Einstellungen (Fortsetzung) = Abschalttemperatur an Fühler 4 10.4 Tmax S4 Menü 5.x Wird dieser Wert an Fühler 4 überschritten, schaltet der Regler die zuge- hörige Pumpe bzw. das Ventil aus. Wird dieser Wert an Fühler 4 wieder unterschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe bzw. - Seite 26 Einstellungen Menü 5 10. Einstellungen (Fortsetzung) 10.6 ΔT R2 = Ein/Ausschalttemperaturdifferenz für Relais R2 Menü 5.x Wird die Temperaturdifferenz ∆T R2 zwischen den Bezugsfühlern über- schritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe ein. Fällt die Temperaturdifferenz auf ∆T R2 Aus, wird die Pumpe wieder ausgeschaltet.
-
Seite 27: Sparbetrieb
Einstellungen Menü 5 = Sparbetrieb der Thermostatfunktion an Fühler 3 10.9 Sparbetrieb Menü 5.x Hier kann ein Sparbetrieb für die Thermostatfunktion an Fühler 3 aktiviert werden. Im Sparbetrieb wird die Nachheizung über den entsprechenen Re- laisausgang im Falle einer Solarladung nur auf TminS3 + Hysterese S3 (siehe dazu auch 10.11 TminS3) geregelt. -
Seite 28: Party Funktion 10.18-21 Vorrang
Einstellungen Menü 5 10.13 Party Funktion Über die Party Funktion kann der Speicher unabhängig von der zeitlichen Freigabe einmalig auf den eingestellten Sollwert (TsollS3, bzw im Falle des Sparbetriebs auf TminS3) aufgeheizt werden. Durch 3 sek. drücken der esc Taste im Hauptmenü wird die “Party Funktion” gestartet. Befi ndet sich der Regler in dieser Funktion, wird unabhängig von der zeitlichen Freigabe einmalig eine Aufheizung auf Sollwert + Hysterese gemacht. -
Seite 29: Programme (Hydraulikvarianten) Mit Zugehörigen Einstellungen
Einstellungen Menü 5 = Temperaturanstieg während der Ladepause 10.17 Steigung Menü 5.x Zur exakten Einstellung der Ladeprioritäten bei Anlagen mit mehreren Spei- chern wird hier der benötigte Temperaturanstieg des Kollektors eingestellt, bei welchem die Unterbrechung der Ladung in den nachrangigen Speicher um eine Minute verlängert wird. -
Seite 30: Schutzfunktionen Menü
Schutzfunktionen Menü 6 11. Schutzfunktionen Im Menü “6. Schutzfunktionen” können diverse Schutzfunktionen aktiviert und eingestellt werden. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. 11.1 Antiblockierschutz Menü... -
Seite 31: Solarschutz
Schutzfunktionen Menü 6 11.3 Solarschutz Menü 6.3 / 6.3.1 - 6.3.5 Für die Anlagenhydrauliken mit Solar stehen zwei Solarschutzvarianten V1+V2 und eine Alarmfunktion mit weiterführenden Einstellungen zur Verfügung, die nachfolgend noch näher erläutert werden. Im Auslieferzustand ist der Solarschutz ausgeschaltet. Ob und welche Solarschutzvariante die Anlage benötigt, ist den Betriebs- anleitungen der Anlagenkomponenten zu entnehmen. -
Seite 32: Rückkühlung
Schutzfunktionen Menü 6 11.4 Rückkühlung Menü 6.4 / 6.4.1 - 6.4.2 In Anlagenhydrauliken mit Solar wird bei aktivierter Rückkühlfunktion überschüssige Energie aus dem Speicher zurück zum Kollektor geführt. Das erfolgt nur, wenn die Temperatur im Speicher größer als der Wert “Rückkühl Tsoll”... -
Seite 33: Antilegionellen
Schutzfunktionen Menü 6 11.5 Antilegionellen Menü 6.5 / 6.5.1 - 6.5.3 Der TDC 5 bietet bei aktivierter “AL-Funktion” die Möglichkeit, den Speicher in wählbaren Zeitabständen “AL-Interval” für die eingestellte “Einwirkzeit”, beginnend zur eingestellten “AL Startzeit”, auf höhere Temperatur ”AL Tsoll” aufzuheizen. Der Fühler 6 muss bei aktivierter Antilegionellen Funktion angeschlossen sein, er dient dabei als Abschaltfühler, der an geeigneter Stelle im unteren Speicherbereich oder im Rohrleitungssystem platziert werden sollte. -
Seite 34: Sonderfunktionen Menü
Sonderfunktionen Menü 7 12. Sonderfunktionen Im Menü “7. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funktionen eingestellt. Außer der Uhrzeit sollten die Einstellungen nur vom Fachmann erfolgen. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktionen verlassen” beendet. -
Seite 35: Inbetriebnahme
Sonderfunktionen Menü 7 12.3 Inbetriebnahme Menü 7.3 Der Start der Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die für die Inbetriebnahme notwendigen Grundeinstellungen, wobei die jeweiligen Parameter im Display kurz erklärt werden. Durch Betätigen der „esc“ Taste gelangt man zum vorherigen Wert, um die gewählte Einstellung nochmals anzusehen oder auch anzupassen. -
Seite 36: Wärmemenge
Sonderfunktionen Menü 7 12.6 Wärmemenge Menü 7.6 / 7.6.1 - 7.6.5 In diesem Menü kann eine einfache Wärmemengenerfassung aktiviert werden. Es sind ergänzende Eingaben zum Frostschutzmittel, dessen Konzentration und dem Durchfluss der Anlage notwendig. Zusätzlich kann über den Einstellwert Offset ΔT ein Korrekturfaktor für die Wärmemengenerfassung eingestellt werden. -
Seite 37: Drehzahlregelung
Sonderfunktionen Menü 7 12.8 Drehzahlregelung Menü 7.8 Wird die Drehzahlregelung aktiviert bietet der TDC 5 über eine spezielle interne Elektronik die Möglichkeit die Drehzahl von Standardpumpen am Relais R1 prozessabhängig zu verändern. Diese Funktion sollte nur vom Fachmann aktiviert werden. Je nach eingesetzter Pumpe und Pumpenstufe darf die minimale Drehzahl nicht zu klein eingestellt werden, da die Pumpe oder das System Achtung... -
Seite 38: Vorspülzeit
Sonderfunktionen Menü 7 12.8 Drehzahlregelung (Fortsetzung) 12.8.2 Vorspülzeit Menü 7.8.2 Für diese Zeit läuft die Pumpe mit Ihrer vollen Drehzahl (100%) an, um einen sicheren Anlauf zu gewährleisten. Erst nach Ablauf dieser Vorspül- zeit läuft die Pumpe drehzahlgeregelt und schaltet je nach eingestellter Variante auf die max. -
Seite 39: Menüsperre Menü
Menüsperre Menü 8 13. Menüsperre Durch das Menü “8. Menüsperre” kann der Regler dagegen gesichert werden, dass die eingestellten Werte unbeabsichtigt verstellt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Menüsperre verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugänglich und es können ggf. -
Seite 40: Servicewerte Menü
Servicewerte Menü 9 15. Servicewerte Das Menü “9. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte zum Zeitpunkt wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc”... -
Seite 41: Fehlermeldungen
Störungen 16.1 Störungen mit Fehlermeldungen Erkennt der Regler eine Fehlfunkti- on, so blinkt das rote Licht und zu- sätzlich erscheint das Warnsymbol im Display. Liegt der Fehler nicht mehr an, ändert sich das Warnsym- (Led blinkt + Warnsymbol) bol in ein Infosymbol und das rote Licht blinkt nicht mehr. -
Seite 42: Sicherung Ersetzen
Störungen 16.2 Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt werden. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Gefahr Verwenden Sie nur die beiligende Reservesicherung, oder eine baugleiche Sicherung mit den folgenden Angaben: T2A 250V Gefahr Hat der Regler trotz eingeschalteter Abb.3.1.1... -
Seite 43: Nützliche Hinweise
Nützliche Hinweise / Tipps und Tricks Statt den Durchfl uss der Anlage mit einem Volumenstrombegrenzer einzustellen, kann der Durchfl uss besser über den Stufenschalter an der Pumpe und über den Einstellwert „max. Drehzahl“ am Regler justiert werden (siehe12.9.4). Das spart elektrische Energie! Die Servicewerte (siehe15.) beinhalten neben aktuellen Messwer- ten und Betriebszuständen auch sämtiche Einstellungen des Reglers. - Seite 44 Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
