4.1 Anzeige und Eingabe

(2)
Beispiele für Displaysymbole:
Pumpe
(dreht sich im Betrieb)
Durchfl ussmesser
Wärmetauscher
Temperaturfühler
Warnung / Fehlermeldung
Neu vorliegende Infos
12

Bedienung

(1)
(3)
(4)

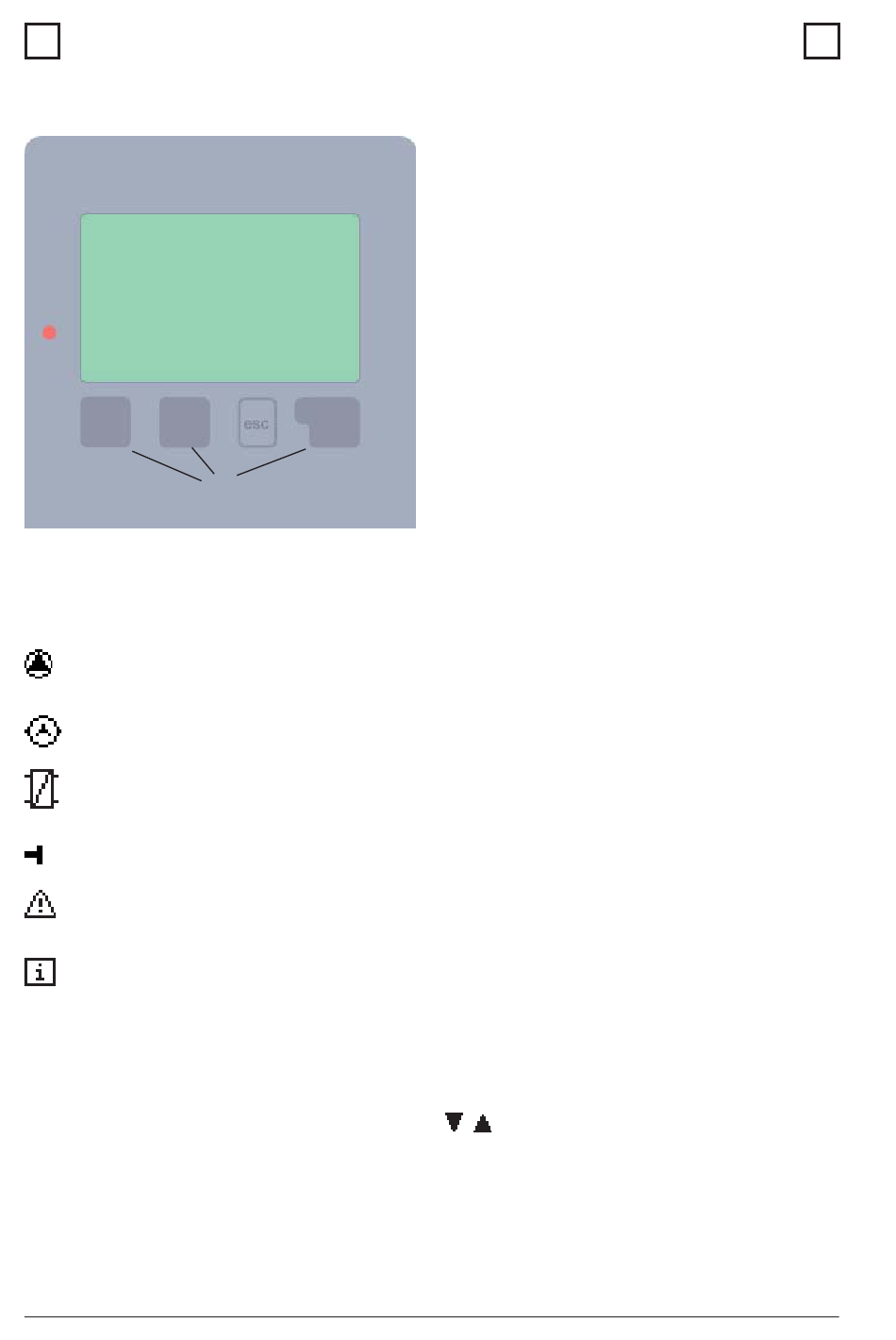

Das Display (1) mit umfangreichen
Text- und Grafi kmodus ermöglicht
Ihnen eine einfache und fast selbster-
klärende Bedienung des Reglers.
Die Leuchtdiode (2) leuchtet grün
wenn ein Relais eingeschaltet ist.
Die Leuchtdiode (2) leuchtet rot wenn
Betriebsart „Aus" eingestellt ist.
Die Leuchtdiode (2) blinkt langsam
rot in der Betriebart „Manuell".
Die Leuchtdiode (2) blinkt schnell
rot wenn ein Fehler vorliegt.
Die Eingaben erfolgen über 4 Taster
(3+4), die je nach Situation unter-
schiedlichen Funktionen zugeordnet
sind. Die „esc" Taste (3) wird genutzt,
um eine Eingabe abzubrechen oder
ein Menü zu verlassen. Es erfolgt ggf.
eine Sicherheitsabfrage, ob die durch-
geführten Änderungen gespeichert
werden sollen.
Die Funktion der anderen 3 Tasten
(4) wird jeweils in der Displayzeile
direkt über den Tasten erklärt, wobei
die rechte Taste in der Regel eine
Bestätigungs- und Auswahlfunktion
übernimmt.
Beispiele für Tastenfunktionen:
+/- = Werte vergrößern/verkleinern
/ = Menu hoch / runter scrollen
ja/nein = zustimmen/verneinen
Info = weiterführende Information
zurück = zur vorherigen Anzeige
ok = Auswahl bestätigen
Bestätigen = Einstellung bestätigen
