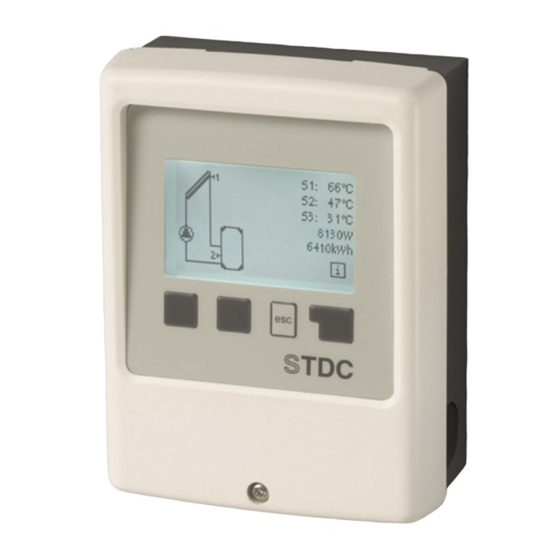

Sorel STDC Serie Montageanweisung Und Bedienanleitung
Temperatur-differenz-controller
Verwandte Anleitungen für Sorel STDC Serie
Inhaltszusammenfassung für Sorel STDC Serie
- Seite 1 Temperatur-Differenz-Controller STDC Montageanweisung und Bedienanleitung gültig für STDC Version 1 - 4 Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Drehzahlregelung Drehzahl Modi Vorspülzeit Sicherheitshinweise Regelzeit Max. Drehzahl EU-Konformitätserklärung Min. Drehzahl Allgemeine Hinweise Sollwert Symbolerklärungen Uhrzeit & Datum Veränderungen am Gerät Fühlerabgleich Gewährleistung und Haftung Inbetriebnahme Entsorgung und Schadstoffe Werkseinstellungen Wärmemenge Beschreibung STDC Starthilfefunktion Über den Regler Spülzeit Technische Daten Steigung Lieferumfang Sommerzeit... - Seite 3 Diese Anleitung ist gültig für die nachfolgenden Geräteversionen, die einen unterschiedlichen Funktionsumfang haben. STDC Version 1 3 Temperaturfühlereingänge 1 Relaisausgang 230VAC (ein/aus) STDC Version 2 3 Temperaturfühlereingänge 1 elektronischer Relaisausgang 230VAC (zur Drehzahlregelung von Standardpumpen) STDC Version 3 3 Temperaturfühlereingänge 1 Relaisausgang 230VAC (ein/aus) 1 PWM/0-10V Ausgang (zur Drehzahlregelung von Hocheffizienzpumpen) STDC Version 4...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise EU-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der STDC den einschlägigen Bestimmungen: EU Niederspannungsrichtlinie 2014/35/EU sowie der EU Richtlinie zur elektromagnetischen Verträglichkeit 2014/30/EU entspricht. Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EU-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 5: Veränderungen Am Gerät
Veränderungen am Gerät Veränderungen, An- und Umbauten am Gerät erfordern die schriftliche Genehmigung des Herstellers. Der Einbau von Zusatzkomponenten, die nicht zusammen mit dem Gerät geprüft worden sind, ist nicht gestattet. Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des Gehäuses, dass ein gefahrloser Gerätebetrieb nicht mehr möglich ist, ist das Gerät sofort außer Betrieb zu setzen. -
Seite 6: Technische Daten
Technische Daten Elektrische Daten: 230VAC +/- 10%, 50 - 60Hz Spannungsversorgung Leistungsaufnahme / Standby 1,5W - 2W/ 0,5 W Interne Sicherung Schutzart IP40 Schutzklasse Überspannungskategorie Verschmutzungsgrad Eingänge/Ausgänge Version 1 Version 2 Version 3 Version 4 Pt 1000 Messbereich -40 °C ... 300 °C mechanisches Relais als Wechselkontakt ( R ) 460VA für AC1 / 460W für AC3 mechanisches Relais 230V... -
Seite 7: Hydraulikvarianten
Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Regelungsvarianten zu verstehen und erheben keinen Anspruch auf Vollständigkeit. Der Regler ersetzt kei- nesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungsfall sind weitere Anlagen- und Sicherheitskomponenten wie Sperrventile, Rückschlagklappen und Bodenablauf, etc. vor- geschrieben und somit vorzusehen. -
Seite 8: Installation
Installation Klemmplan Kleinspannungen Netzspannungen max. 12 VAC / DC 230 VAC 50 - 60 Hz Klemme: Anschluss für: Klemme: Anschluss für: Netz Außenleiter L Temperaturfühler 1 Netz Neutralleiter N Temperaturfühler 2 Relais (Schließer) Temperaturfühler 3 Neutralleiter N Relais Ausgang 0-10V / PWM für drehzahlgeregelte Hocheffizienzpumpen Relais (Öffner) GND V1... -
Seite 9: Klemmpläne
Klemmpläne Bei Hocheffizienzpumpen mit 0-10V /PWM Signaleingang kann die Spannungsversorgung über ein freies Relais (Par- allelbetrieb V1) erfolgen. Programm 2 Solar mit Schwimmbad Netzspannungen Kleinspannungen 230VAC 50-60Hz max. 12VAC/DC Klemme: Anschluss: Klemme: Anschluss: Netz Außenleiter L S1 (2x) Fühler 1 Kollektor Netz Neutralleiter N S2 (2x) Fühler 2 Schwimmbad... - Seite 10 Programm 5 Heizkreisanhebung Netzspannungen Kleinspannungen 230VAC 50-60Hz max. 12VAC/DC Klemme: Anschluss: Klemme: Anschluss: Netz Außenleiter L S1 (2x) Fühler 1 Speicher 1 Netz Neutralleiter N S2 (2x) Fühler 2 Rücklauf Ventil Außenleiter L S3 (2x) Fühler 3 (optional) Ventil Neutralleiter N Die Polung der Fühler S1-S3 ist beliebig.
-
Seite 11: Wandmontage
6. Die obere Schraube einsetzen und leicht andrehen. 7. Das Gehäuseunterteil einhängen und fehlende Schrauben ergänzen. 8. Gehäuse ausrichten und alle Schrauben festdrehen. Falls Probleme bei der Bedienung der Klemmen auftreten, kann Ihnen unser Video auf unsere Youtube Seite weiterhelfen: http://www.sorel.de/youtube... -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden Vorschriften durchgeführt werden. Das Gerät darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden wie z.B. Risse gibt. Das Gerät darf von hinten nicht zugänglich sein. -
Seite 13: Installation Der Temperaturfühler
Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf maximal 30 m verlängert werden. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu mes- senden Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-, Rohranlege- oder Flach- anlegefühler mit dem entsprechend zulässigen Temperaturbereich. -
Seite 14: Inbetriebnahmehilfe
Inbetriebnahmehilfe 1. Sprache und Uhrzeit einstellen 2. Inbetriebnahmehilfe a) auswählen oder b) überspringen. a) Die Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die not- wendigen Grundeinstellungen. Jeder Parameter wird im Reglerdisplay erklärt. Durch Drücken der "esc"-Taste gelangt man zum jeweils vorherigen Wert zurück. -
Seite 15: Auswertungen
2. Auswertungen Dient zur Funktionskontrolle und Langzeitüberwachung der Anlage. Für zeitabhängige Funktionen wie z. B. Zirkulation und Anti- legionellen und die Auswertung der Anlagendaten ist es uner- lässlich, dass die Uhrzeit am Regler genau eingestellt ist. Beachten Sie, dass die Uhr bei Netzunterbrechung ca. 24 h weiter läuft und anschließend neu zu stellen ist. -
Seite 16: Anzeigemodus
3. Anzeigemodus Dient zur Displayanzeige des Reglers für den Normalbetrieb festgelegt. Diese Anzeige erscheint, sobald für 2 Minuten keine Taste betätigt wird. Nach Tas- tendruck erscheint das Hauptmenü wieder. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Anzeigemodus verlassen” beendet. Grafik Im Grafikmodus wird die gewählte Anlagenhydraulik mit den gemessenen Temperaturen und Betriebszuständen der angeschlossenen Verbraucher dargestellt. -
Seite 17: Betriebsart
4. Betriebsart Auto Der Automatikbetrieb ist der Normalbetrieb des Reglers. Nur im Automatikbetrieb ist eine korrekte Reglerfunktion unter Berück- sichtigung der aktuellen Temperaturen und der eingestellten Parameter gegeben! Nach einer Netzspannungsunterbrechung kehrt der Regler selbstständig wieder in die zuletzt gewählte Betriebsart zurück! Manuell Es lassen sich die einzelnen Relais-, V-Ausgänge und die angeschlossenen Verbraucher auf Funktion und korrekte Belegung über- prüfen. -
Seite 18: Einstellungen
5. Einstellungen Die bauseitig vorzusehenden Sicherheitseinrichtungen werden kei- nesfalls ersetzt! Tmin S1 Freigabe-/Starttemtemperatur an Fühler 1: Wird dieser Wert an Fühler 1 (Kollektorfühler) überschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die zugehörige Pumpe bzw. das Ventil ein. Wenn die Temperatur an Fühler 1 um 5 °C unter diesen Wert fällt, wird die Pumpe bzw. das Ven- til wieder ausgeschaltet. -
Seite 19: Thermostatzeiten
Wird dieser Wert an Fühler 1 überschritten, schaltet der Regler die zugehörige Pumpe bzw. das Ventil aus. Wird dieser Wert an Fühler 1 wieder unterschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe bzw. das Ventil wieder ein. Zu hoch eingestellte Temperaturwerte können zu Verbrühungen oder Anlagenschäden führen. -
Seite 20: Schutzfunktionen
6. Schutzfunktionen In den “Schutzfunktionen” können vom Fachmann diverse Schutzfunktionen akti- viert und eingestellt werden. Die bauseitig vorzusehenden Sicherheitseinrichtungen werden kei- nesfalls ersetzt! Antiblockierschutz Ist der Antiblockierschutz aktiviert (täglich, wöchentlich, aus), schaltet der Regler die Ausgänge um 12 Uhr nacheinander für 5 Sekun- den ein, um dem Festsetzen der Pumpe bzw. -
Seite 21: Antilegionellen
Durch diese Funktion geht Energie über den Kollektor verloren! Die Rückkühlung sollte nur in Ausnahmefällen, bei gerin- ger Wärmeabnahme, z.B. Urlaub, aktiviert werden. Antilegionellen Die Antilegionellen Funktion ist eine Zusatzfunktionen für bestimmte Relaisfunktionen wie z.B.: Elektroheizstab, Brenner, Zirkulation, Verdichter. Mit Hilfe der Antilegionellen Funktion (im Folgenden abgekürzt: AL) lässt sich das System zu gewählten Zeiten aufheizen, um es von möglichen Legionellen zu befreien. -
Seite 22: Sonderfunktionen
7. Sonderfunktionen Es werden grundlegende Dinge und erweiterte Funktionen eingestellt. Die Einstellungen in diesem Menü sollten nur vom Fachmann vor- genommen werden. Programmwahl Hier wird die für den jeweiligen Anwendungsfall passende Hydraulikvariante ausgewählt und eingestellt. Die Programmwahl erfolgt normalerweise nur einmalig während der Erstinbetriebnahme durch den Fachmann. Eine falsche Programmwahl kann zu unvorhersehbaren Fehlfunktionen führen. -
Seite 23: Drehzahlregelung
Drehzahlregelung Wird die Drehzahlregelung aktiviert, bietet der STDC über eine spezielle interne Elektronik die Möglichkeit, die Drehzahl von Pumpen prozessabhängig zu verändern. Drehzahlgeregelt arbeiten können die Relais R1, R2 sowie die PWM und 0-10V Ausgänge. Diese Funktion sollte nur vom Fachmann aktiviert werden. Je nach eingesetzter Pumpe und Pumpenstufe darf die mini- male Drehzahl nicht zu klein eingestellt werden, da die Pumpe oder das System Schaden nehmen kann. -
Seite 24: Fühlerabgleich
Für zeitabhängige Funktionen wie z. B. Zirkulation und Antilegionellen und die Auswertung der Anlagendaten ist es uner- lässlich, dass die Uhrzeit am Regler genau eingestellt ist. Beachten Sie, dass die Uhr bei Netzunterbrechung ca. 24 h wei- ter läuft und anschließend neu zu stellen ist. Durch Fehlbedienung oder falsche Uhrzeit können Daten gelöscht, falsch aufgezeichnet oder überschrieben werden. -
Seite 25: Spülzeit
Die Menüs „Spülzeit“ und „Steigung“ sind nur eingeblendet, wenn die Starthilfefunktion auf „Ein“ eingestellt ist. Spülzeit Steigt die Temperatur am Kollektorfühler innerhalb einer Minute um den unter “Steigung” vorgegebenen Wert, wird die Solarpumpe für die eingestellte “Spülzeit” eingeschaltet, damit das zu messende Medium zum Kollektorfühler transportiert wird. Wird dadurch keine Einschaltbedingung über das eingestellte ΔTein erreicht, gilt für die Starthilfefunktion eine 5-minütige Sperrzeit. -
Seite 26: Menüsperre
8. Menüsperre Durch aktivierte Menüsperre können die eingestellten Werte gegen unbe- absichtigtes Verstellen gesichert werden. Menüsperre aktiv = "Ein" Menüsperre ausschalten = "Aus" Zusätzlich können durch Menüansicht "Einfach" Menüpunkte ausgeblendet wer- den, die nach der Inbetriebnahme für den täglichen Gebrauch des Reglers nicht notwendig sind. -
Seite 27: Störungen/Wartung
Störungen/Wartung Sicherung ersetzen Reparatur und Wartung dürfen nur durch eine Fachkraft durchgeführt werden. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Verwenden Sie nur die beiliegende Reservesicherung, oder eine baugleiche Sicherung mit den folgenden Angaben: 2AT / 250 V. -
Seite 28: Abschließende Erklärung
Datum und Uhrzeit der Installation: Name der Installationsfirma: Platz für Anmerkungen: Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Reme-Str. 12 D - 58300 Wetter (Ruhr) +49 (0)2335 682 77 0 +49 (0)2335 682 77 10 info@sorel.de www.sorel.de Stand: 09.08.2021...
