Anzeigemodus (Menü 3.); Grafi K; Übersicht; Abwechselnd - Sorel FWC 3 Montageanweisung Und Bedienanleitung

8
8. Anzeigemodus (Menü 3.)
8.1 Grafi k (Menü 3.1)
Im Grafi kmodus wird die gewählte Anlagenhydraulik mit den gemessenen
Temperaturen und Betriebszuständen der angeschlossenen Verbraucher
dargestellt.
8.2 Übersicht (Menü 3.2)
Im Übersichtsmodus werden die gemessenen Temperaturen und Betriebs-
zustände der angeschlossenen Verbraucher in Textform dargestellt.
8.3 Abwechselnd (Menü 3.3)
Im abwechselden Modus ist jeweils für 5 Sekunden der Grafi kmodus und dann
der Übersichtsmodus aktiv.

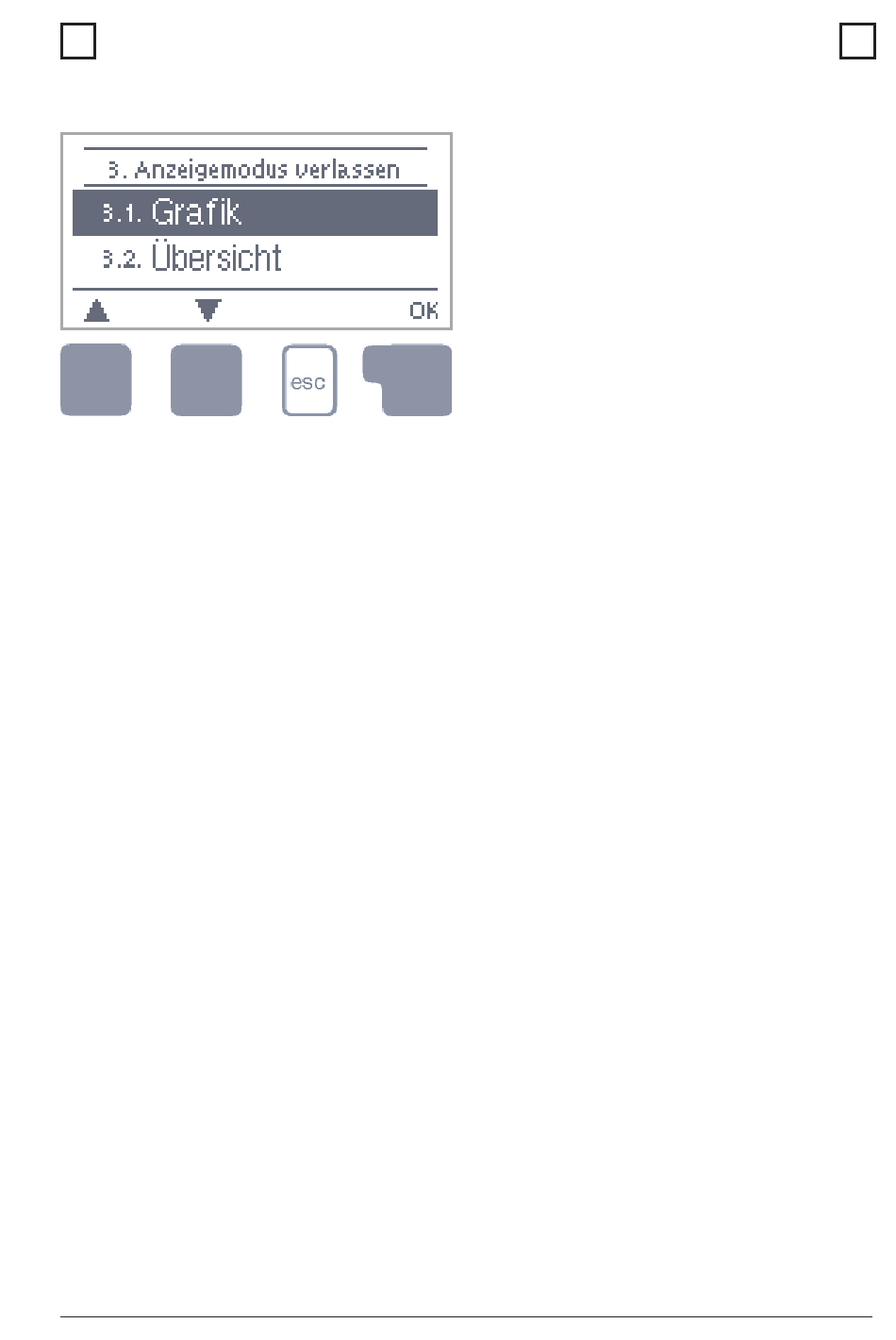

Anzeigemodus
Im Menü "3. Anzeigemodus" wird die
Displayanzeige des Reglers für den
Normalbetrieb festgelegt.
Diese Anzeige erscheint, sobald für
2 Minuten keine Taste betätigt wird.
Nach Tastendruck erscheint das
Hauptmenü wieder.
Das Menü wird durch Drücken von
"esc" oder auch bei Anwahl von "An-
zeigemodus verlassen" beendet.
