C.2. - Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie-
dereinschalten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück-
Gefahr
sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler
darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtba-
re Schäden, wie z.B. Risse, gibt.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind
getrennt von netzspannungsführenden Leitungen zu verlegen.
Temperaturfühlerleitungen nur in die linke Seite und netzspannungsfüh-
Achtung
rende Leitungen nur in die rechte Seite des Gerätes einführen.
Die am Gerät anzuschließenden Leitungen dürfen maximal 55mm ab-
gemantelt werden und der Kabelmantel soll genau bis hinter die Zugent-
Achtung
lastung ins Gehäuse reichen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige
Trennvorrichtung, z.B. Heizungsnotschalter, vorzusehen.
Achtung

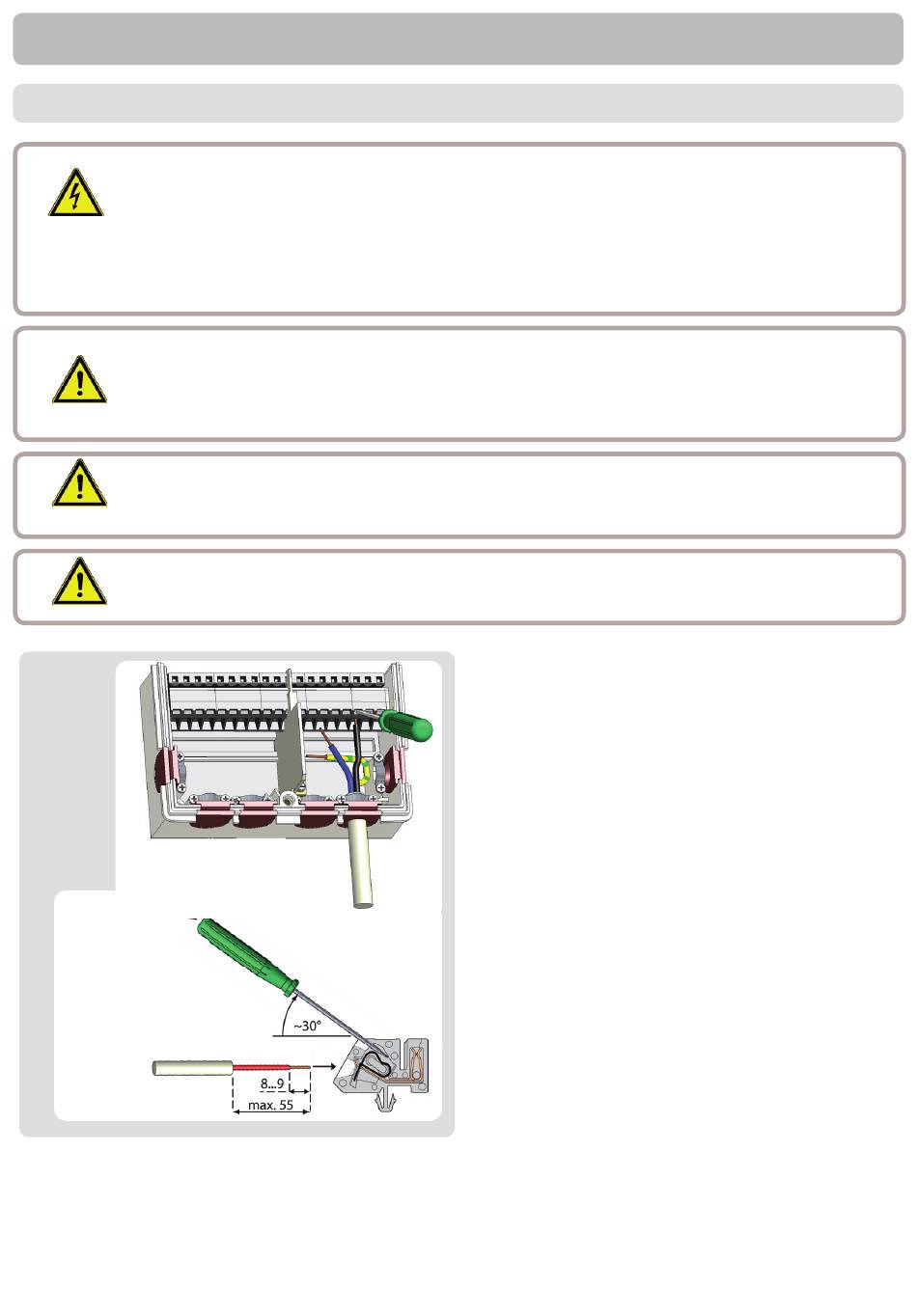

C.2.1.
Installation
1.Reglergehäuse öffnen (siehe „C.1. -
Wandmontage" auf Seite 8 )
2.Leitungen max. 55mm abmanteln, ein-
führen, die Zugentlastungen montieren,
Aderenden 8-9mm abisolieren („C.2.1.")
3.Klemmen mit einem passenden
Schraubendreher öffnen („C.2.1.")und Elek-
troanschluss am Regler vornehmen („D. -
Elektrischer Anschluss" auf Seite 11)
4. Gehäuseoberteil wieder einhängen und
mit der Schraube verschließen.
5.Netzspannung einschalten und Regler
in Betrieb nehmen
9
