Montage
Der MAC 700 Profile kann auf den Boden gestellt oder in beliebiger Orientierung an einer Truss befestigt
werden. Die Omega-Adapter können parallel oder im rechten Winkel zur Vorderseite der Basis montiert
werden (Bild 6).
Warnung!
Montieren Sie das Gerät immer mit 2 Klemmen. Verriegeln Sie beide Schnellverschlüsse
des Omega-Adapters jeder Klemme. Die Schnellverschlüsse sind nur gesichert, wenn Sie
eine volle viertel Umdrehung im Uhrzeigersinn gedreht werden.
Warnung!
Befestigen Sie das zusätzliche Sicherungsseil immer im mit 'SAFETY WIRE' markierten
Ankerpunkt in der Basis des Geräts. Verwenden Sie niemals die Tragegriffe, um das Gerät
zusätzlich zu sichern.
Mont ag e des Gerätes an der Truss
1. Vergewissern Sie sich, dass die Befestigungsklemmen (nicht im Lieferumfang) unbeschädigt und für
das 10-fache Gewicht des Geräts zugelassen sind. Vergewissern Sie sich, dass die tragende Struktur
mindestens für das 10-fache Gewicht aller montierten Geräte, Kabel, Hilfsmittel etc. zugelassen ist.
2. Verschrauben Sie die Befestigungsklemmen und den Omega-Adapter mit einer M12-Schraube
(Festigkeit 8.8 oder besser) und einer selbstsichernden Mutter.
3. Setzen Sie die Klemme auf zwei passende Befestigungspunkte in der Basis des Geräts. Führen Sie die
Schnellverschlüsse ein und drehen Sie die Verschlüsse eine viertel Umdrehung im Uhrzeigersinn.
Installieren Sie die zweite Klemme.
4. Sperren Sie den Bereich unterhalb des Arbeitsbereichs ab. Befestigen Sie das Gerät von einer stabilen
Plattform aus so, dass der Pfeil an der Basis zur zu beleuchtenden Fläche hin zeigt. Ziehen Sie die
Klemmen fest.
5. Montieren Sie ein Fangseil, das für das 10-fache Gewicht des Geräts ausgelegt ist. Der Ankerpunkt
kann einen Karabiner aufnehmen.
6. Vergewissern Sie sich, dass die Tiltsperre entriegelt sind. Vergewissern Sie sich, dass der Abstand zur
beleuchteten Fläche mindestens 1 Meter beträgt und sich keine brennbaren Materiale in der Nähe des
Geräts befinden.
7. Überprüfen Sie den Freigang des Bügels und des Kopfes.
12

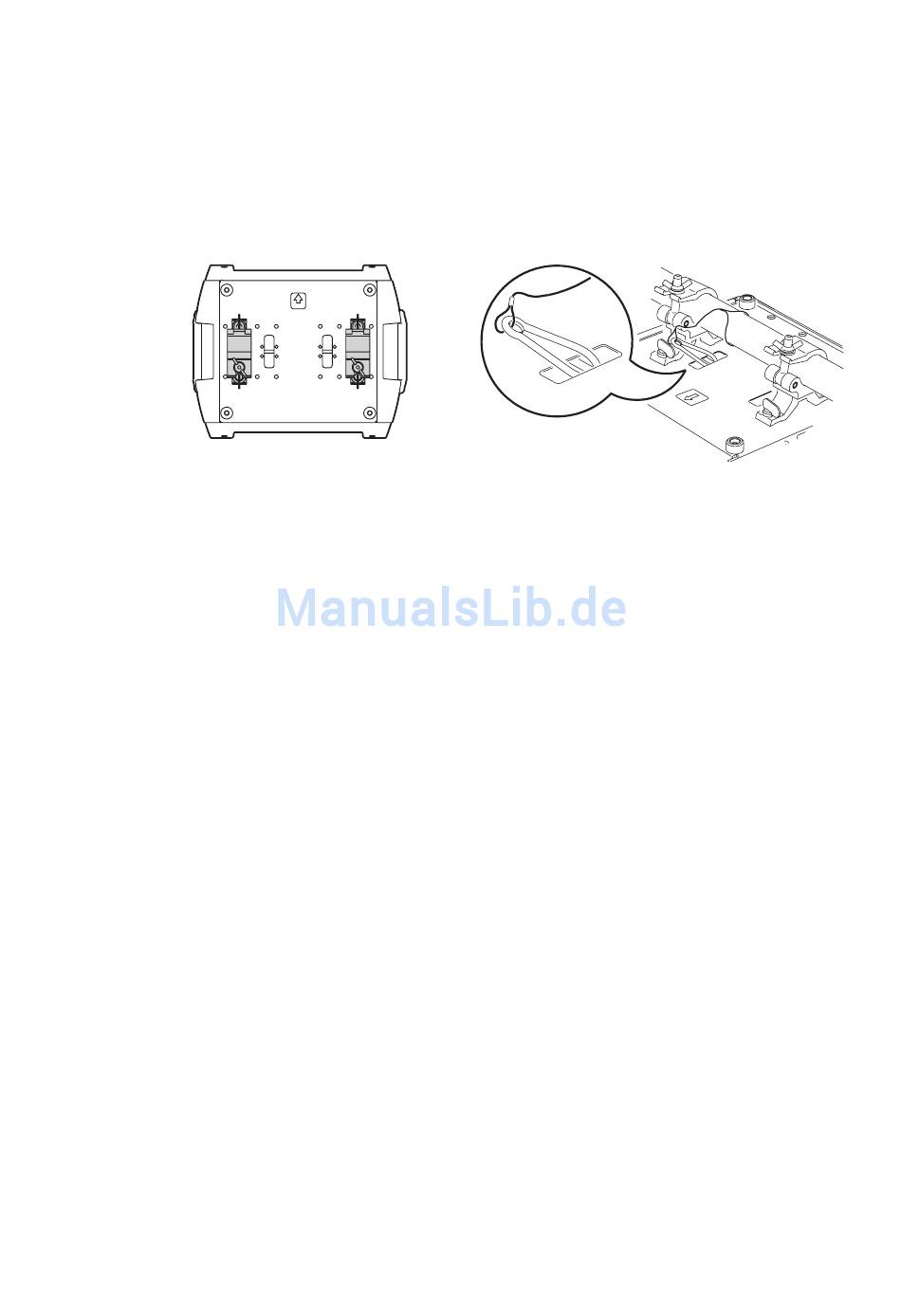

Bild 6: Montagepositionen der Omega-Adapter und Ankerpunkt des Fangseils
MAC 700 Profile
