Animationsrad
Der MAC 700 Profile wird mit dem Animationsrad "Radial breakup" geliefert. Fünf weitere Motive sind über
Ihren Martin-Händler verfügbar.
Radial breakup (mitgeliefert)
P/N 62325048
Austauschen des Animationsrads
Hinweis: Der Haltemagnet kann nach vorne oder hinten zeigen. Für Festinstallationen sollten Sie das Rad
mit dem Magnet nach vorne, weg vom Antrieb weisend, installieren. Sie können es dann leichter
auswechseln. Für Touring oder ähnliche Anwendungen, in denen das Gerät oft transportiert wird, sollten Sie
das Rad für festeren Sitz mit dem Magneten nach hinten, zum Antrieb weisend, montieren.
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2. Entfernen Sie das Gobomodul wie auf Seite 27 beschrieben.
3. Stellen Sie das Modul mit den Lüftern nach links und dem Farbrad nach rechts weisend auf eine feste
Unterlage.
4. Fahren Sie das Animationsrad nach außen, indem Sie den schwarzen Riemen auf der rechten Seite
bewegen.
5. Lösen Sie den Magneten vom Antrieb, indem einen Schraubendreher zwischen Magnet und Antrieb
schieben. Dadurch verhindern Sie das Verbiegen des Animationsrads. Nehmen Sie das Animationsrad
aus dem Modul.
6. Richten Sie den Haltemagneten des Ersatzrads entsprechend Ihrer Anwendung aus (siehe oben).
Legen Sie das Rad auf den Antrieb und richten Sie die Indexbohrung des Rads mit dem Indexstift des
Antriebs aus.
7. Montieren Sie das Modul. Beachten Sie den korrekten Sitz der Führungsstifte und die sichere
Verriegelung des Moduls.
8. Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten.
Diffusor
Der MAC 700 Profile wird mit installiertem Diffusor geliefert. Der Diffusor verhindert Abbildungen des
Dimmers oder der Farbfilter der CMY Farbmischung im Strahlengang, wenn der Dimmer fast geschlossen
ist. Der Diffusor verringert die Helligkeit allerdings um ca. 10%. Wenn leichte Abbildungen bei geringer
Helligkeit nicht stören, können Sie den Diffusor entfernen, um den vollen Lichtstrom des Geräts zu erhalten.
E ntf er nen des D iff uso rs
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
Spiral breakup (optional)
P/N 62325049
Cloud breakup (optional)
P/N 62325094

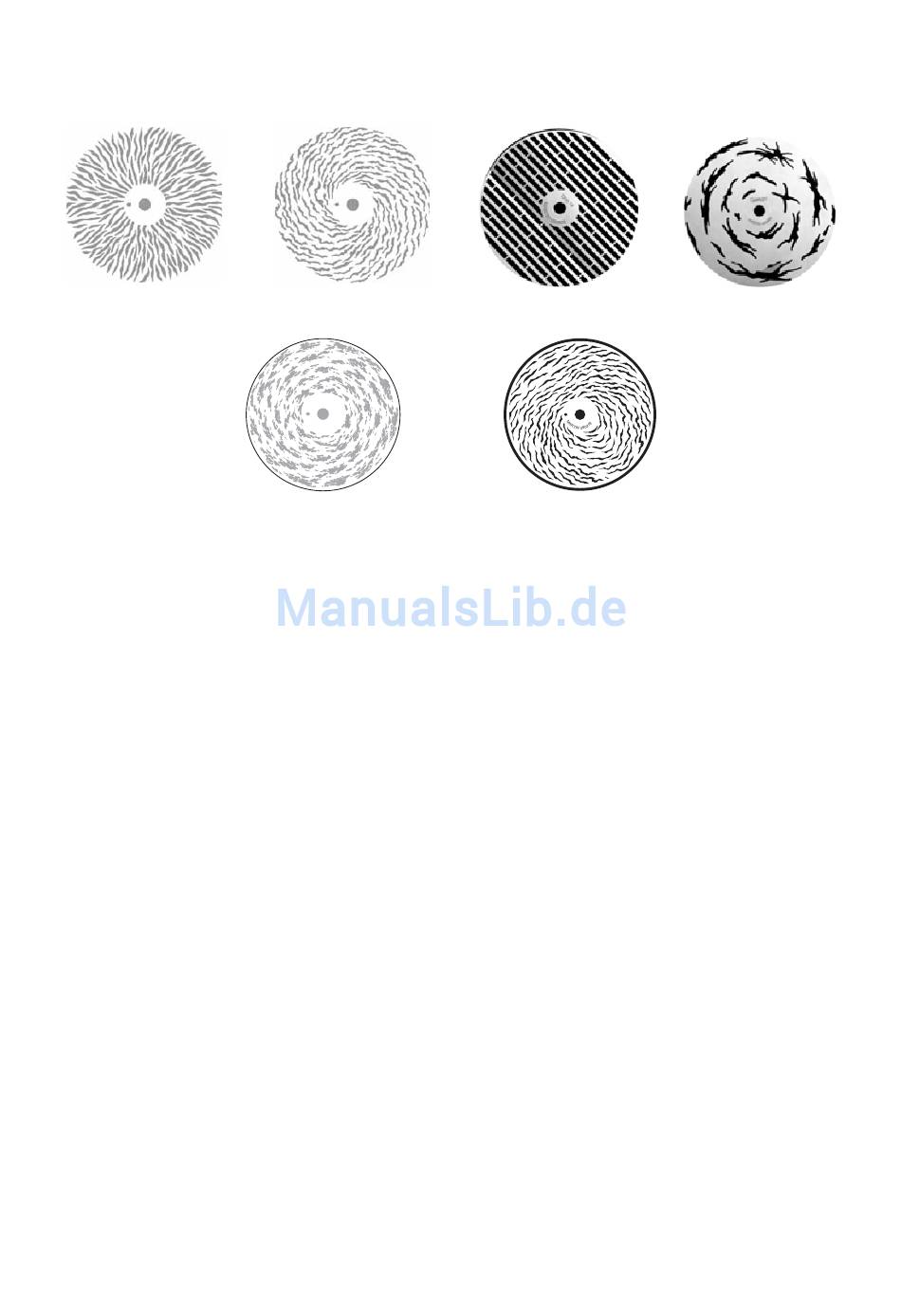

Bild 12: MAC 700 Profile Animationsräder
Optische Konfiguration
Linear breakup (optional)
P/N 62325050
DHA 17
Elliptical breakup (optional)
P/N 62325095
Coarse tangential (optional)
P/N 62325051
25
