Optische Konfiguration
Farbrad
Der MAC 700 Profile enthält ein Farbrad mit 8 austauschbaren, dichroitischen Farbfiltern und einer offenen
Position. Bild 7 zeigt die Filterpositionen von der Frontlinse aus gesehen. Im DMX-Protokoll finden Sie die
Bestückung des Farbrads.
Austauschen eines Farbfilters
Hinweis: Tragen Sie während des Wechsels
Baumwollhandschuhe und verwenden Sie nur Original
Martin Farbfilter.
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie
es abkühlen.
2. Blockieren Sie den Kopf mit der Oberseite nach unten
(die Aufschrift TOP am Lampenmodul muss nach unten
zeigen) und entfernen Sie die untere Kopfabdeckung.
3. Drehen Sie das Goborad, bis die offene Position über
dem Filter liegt, den Sie austauschen wollen. (siehe Pfeil
in Bild 8).
4. Drehen Sie das Farbrad, bis Sie den gewünschten Filter
erreichen können. Nehmen Sie den Filter an den
Rändern und drücken Sie ihn etwas vom Rad weg.
Ziehen Sie den Filter heraus. Wenn Sie den Filter nicht
mit Ihren Fingern erreichen können, ziehen Sie ihn mit
einer mit Papier geschützten Spitzzange heraus.
5. Montieren Sie den Filter, indem Sie ihn unter die Haltefeder schieben, bis er einrastet.
6. Montieren Sie die Kopfabdeckung, bevor Sie das Gerät einschalten.
1
2
3
4

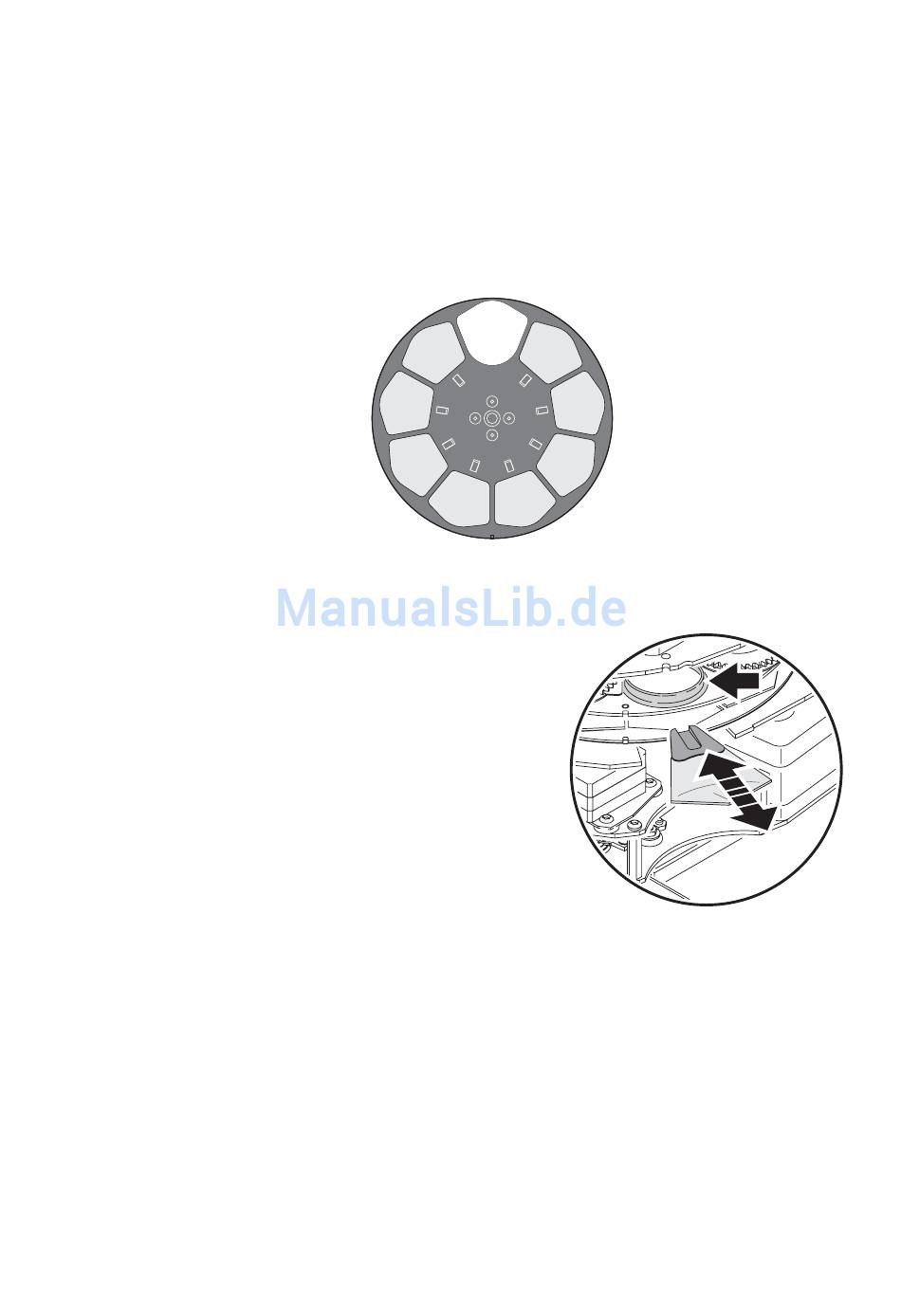

Bild 7: Filterpositionen, von der Frontlinse betrachtet
Optische Konfiguration
9
8
7
6
5
Bild 8: Tauschen eines Farbfilters
