Martin MAC 700 Profile Handbuch
  1. Anleitungen
  2. Marken
  3. Martin Anleitungen
  4. Lichtanlage
  5. MAC 700 Profile
  6. Handbuch

Martin MAC 700 Profile Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MAC 700 Profile
Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin MAC 700 Profile

Inhaltszusammenfassung für Martin MAC 700 Profile

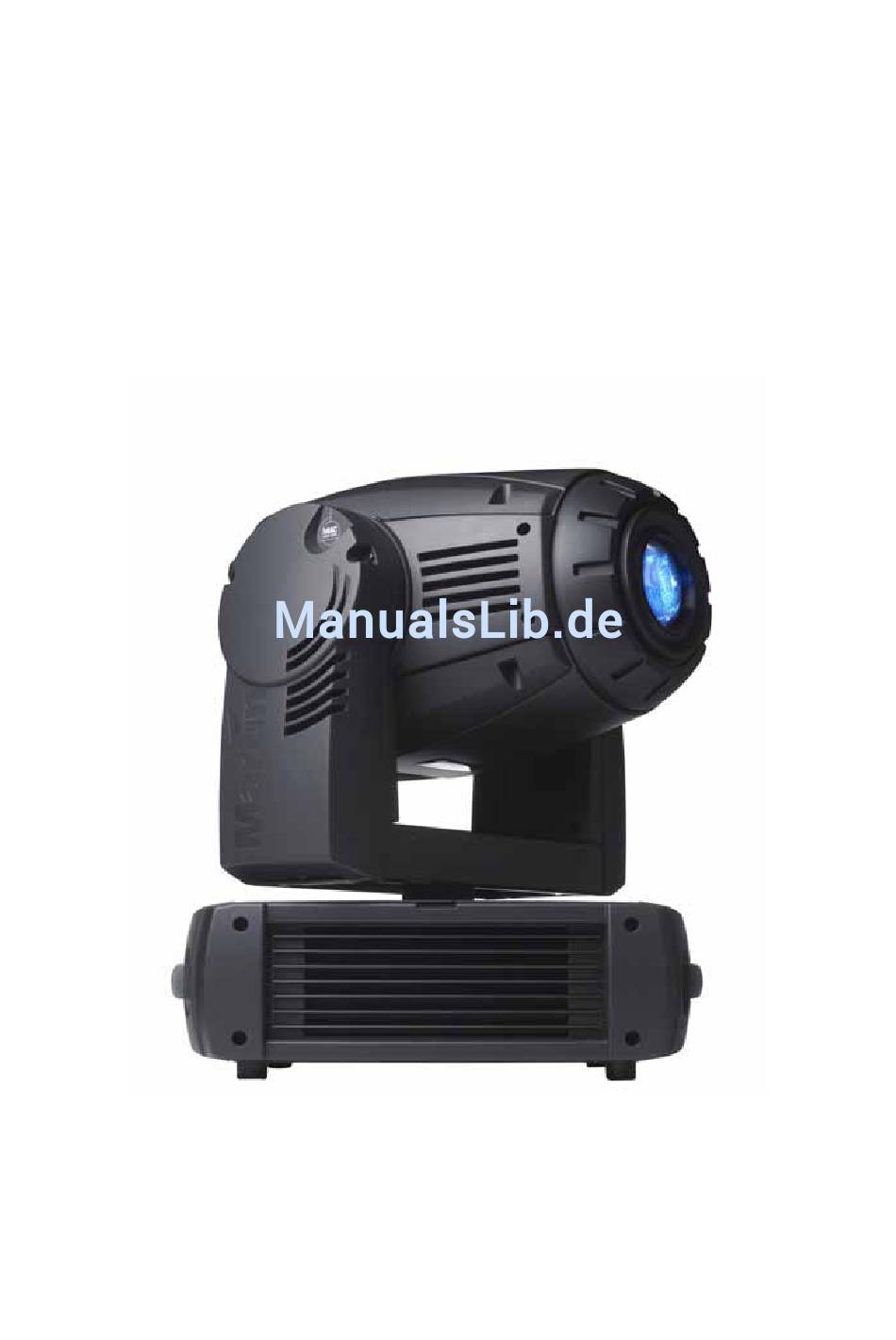

  • Seite 1 MAC 700 Profile Handbuch...

  • Seite 2: Abmessungen

    Min. c/c 520 Min. c/c 520 270° 270° © 2005 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. In Dänemark gedruckt. P/N 35060137, Rev. C...

  • Seite 3: Inhaltsverzeichnis

    MAC 700 Profile DMX-Protokoll ........

  • Seite 5: Einführung

    Einführung Vielen Dank für Ihre Wahl des Martin MAC 700 Profile. Der Moving Head Projektor verfügt über folgende Funktionen: • 700 Watt Entladungslampe mit hohem Lichtstrom, kurzem Lichtbogen und heiß wiederzündbar • Mechanischer, kombinierter Vollbereichsdimmer / Shutter • Subtraktive CMY Farbmischung mit großem Spektrum •...

  • Seite 6: Lieferumfang

    • Sperren Sie bei Montage oder Demontage den Arbeitsbereich unterhalb des Geräts. Lieferumfang Der MAC 700 Profile wird entweder in einem Transportkarton oder einem Doppelflightcase, das speziell für den optimalen Schutz des Geräts während des Transports entwickelt wurde, geliefert. Folgendes Zubehör wird mit dem Gerät geliefert:...

  • Seite 7: Vor Dem Ersten Einschalten

    Vor dem ersten Einschalten Bevor Sie das Gerät zum ersten Mal einschalten: • beachten Sie die Sicherheitshinweise auf Seite 5, • vergewissern Sie sich, dass die im Sicherungshalter zwischen Netzschalter und Netzkabel montierte Sicherung für die lokale Netzspannung geeignet ist (siehe “Stromversorgung und Hauptsicherung” auf Seite 8).

  • Seite 8: Stromversorgung

    Stromversorgung und Hauptsicherung Der MAC 700 Profile ist mit einem Schaltnetzteil ausgerüstet. Es passt sich automatisch an die Netzspannungsbereiche 100-130 V und 200-250 V an. Vor der Inbetriebnahme muss jedoch die richtige Hauptsicherung eingesetzt werden. Der MAC 700 Profile wird mit zwei Sicherungen geliefert: •...

  • Seite 9: Leuchtmittel

    Leuchtmittel Über die Entladungslampe Der MAC 700 Profile ist für die Entladungslampe Osram HTI 700 W/D4/75 geeignet. Die hoch effiziente, zweiseitig gesockelte Entladungslampe mit kurzem Lichtbogen liefert eine über die Lebensdauer sehr stabile Farbtemperatur von 7.380K, verfügt über einen Farbwiedergabeindex über 75 und 750 h mittlere Lebensdauer.
  • Seite 10 Justieren Sie das Leuchtmittel sorgfältig. Ein zu starker hot-spot kann Komponenten des Geräts beschädigen. 1. Schalten Sie den MAC 700 Profile ein und warten Sie, bis der Reset beendet ist. Zünden Sie das Leuchtmittel über eine Steuerung oder das Gerätemenü und richten Sie den offenen, weißen Strahl auf eine ebene...

  • Seite 11: Dmx Datenverbindung

    Verwenden Sie immer nur einen Dateneingang und einen Datenausgang. Der MAC 700 Profile ist mit 3- und 5-poligen XLR-Verbindern für den Datenein- und ausgang ausgestattet. Alle Verbinder sind wie folgt belegt: Pin1 Abschirmung, Pin2 cold (-), Pin3 hot (+). Die Pins 4 und 5 sind nicht belegt.

  • Seite 12: Montage

    Montage Der MAC 700 Profile kann auf den Boden gestellt oder in beliebiger Orientierung an einer Truss befestigt werden. Die Omega-Adapter können parallel oder im rechten Winkel zur Vorderseite der Basis montiert werden (Bild 6). Bild 6: Montagepositionen der Omega-Adapter und Ankerpunkt des Fangseils Warnung! Montieren Sie das Gerät immer mit 2 Klemmen.

  • Seite 13: Gerätemenü

    Gerätemenü Über das Gerätemenü des MAC 700 Profile geben Sie die DMX-Adresse an und stellen persönliche Einstellungen ein. Sie können Gerätedaten auslesen und Testroutinen aufrufen. Die Einstellungen können auch ferngesteuert über die Datenlinie mit dem Martin MP-2 Uploader geändert werden.
  • Seite 14 Speichern und Abrufen dreier Grundeinstellungen. Die können die Einstellungen für DMX-Modus, Pan/Tilt-Geschwindigkeit, Pan/Tilt invertiert und vertauscht, DMX Lamp Off und Reset, Display-Einstellungen, Shortcuts, den Studio-Modus, automatische Lampenzündung, die Effektrückkopplung, den Tracking-Algorithmus und die Tracking-Auswertung speichern. MAC 700 Profile...

  • Seite 15: Betriebsinformationen

    Betriebsinformationen B E T R I E B S S T U N D E N → Das Menü ermöglicht das Auslesen der gesamten Betriebsstunden des Geräts ( ), der Lampen- Betriebsstunden ( ) und der Lampenzündungen ( ). Diese Werte werden jeweils in einem rücksetzbaren Zähler ( ) und in einem nicht rücksetzbaren Zähler, der die Gesamtstunden / -zündungen seit Produktion des Geräts anzeigt (...

  • Seite 16: Effekte Kalibrieren

    Projektionsfläche haben. Stellen Sie an allen Geräten den gleichen Wert für Fokus, Zoom, Dimmer, Iris und Gobo ein. Bestimmen Sie ein Gerät als Referenz. Wählen Sie an allen anderen Geräten → → und drücken Sie [Enter]. Stellen Sie den Offset ein und speichern Sie den Wert mit [Enter]. MAC 700 Profile...
  • Seite 17 L Ü F T E R → Die Lüfter können mit voller Drehzahl oder temperaturgesteuert laufen. Im Menü stellen Sie den Modus ein. Wählen Sie in Umgebungen mit niedriger Temperatur oder wenn leiser Betrieb gewünscht den regulierten Betrieb. Die Lebensdauer des Leuchtmittels, der Lüfter und anderer Komponenten ist höher, wenn Sie die Lüfter bei voller Drehzahl betreiben.

  • Seite 18: Effekte

    Effekte Dieser Abschnitt beschreibt die Funktionen des MAC 700 Profile. Das Gerät verfügt über zwei DMX-Modi, 16-bit Grundmodus und erweiterter 16-bit Modus. Der erweiterte Modus belegt acht DMX-Kanäle mehr als der Grundmodus und bietet alle Funktionen des Grundmodus. Zusätzlich werden die Funktionen Dimmer, Cyan, Magenta, Yellow, Farbrad Iris, Zoom und Fokus mit 16 bit aufgelöst.

  • Seite 19: Dimmer Und Strobe

    Dimmer und Strobe Der kombinierte mechanische Dimmer / Shutter ermöglicht weiche, hoch aufgelöste Dimmerfahrten von 0 bis 100%, schnelle Black-Out Fahrten, zufällige und einstellbare Blitzeffekte sowie Puls-Effekte. Wenn Sie variable Puls-Effekte wählen kann der Dimmer schlagartig öffnen und langsam schließen oder er schließt schlagartig und öffnet langsam.

  • Seite 20: Prisma Und Iris

    Der Pan/Tilt Geschwindigkeitskanal enthält Funktionen, mit denen die Pan/Tilt Geschwindigkeitseinstellung von der Steuerung aus geändert werden kann. Der Geschwindigkeitskanal für die Effekte enthält Funktionen, mit denen die Shortcut-Einstellungen für die Farb- und Goboräder von der Steuerung aus geändert werden können. MAC 700 Profile...

  • Seite 21: Optische Konfiguration

    Optische Konfiguration Farbrad Der MAC 700 Profile enthält ein Farbrad mit 8 austauschbaren, dichroitischen Farbfiltern und einer offenen Position. Bild 7 zeigt die Filterpositionen von der Frontlinse aus gesehen. Im DMX-Protokoll finden Sie die Bestückung des Farbrads. Bild 7: Filterpositionen, von der Frontlinse betrachtet Austauschen eines Farbfilters Hinweis: Tragen Sie während des Wechsels...

  • Seite 22: Gobos

    G O B O S M I T A N W E N D E R M O T I V E N Martin Professional bietet eine große Auswahl an Gobos für den MAC 700 Profile an. Der Scheinwerfer verwendet die selbe Gobogröße wie der MAC 500 und MAC 550. Weitere Informationen finden Sie auf unserer web site www.martin.com.
  • Seite 23 Die Fokussierung ist am einfachsten, wenn die beschichteten Seiten der Gobos in einer Ebene liegen. Die Gobos im MAC 700 Profile sind ab Werk so montiert. Wenn ein Glasgobo wegen zu hoher Hitze zerstört werden könnte, sollte die stärker reflektierende Seite zum Leuchtmittel zeigen.

  • Seite 24: Austauschen Drehbarer Gobos

    4. Schieben Sie das Gobo unter Beachtung der Orientierung (siehe Bild 10) unter die Haltefeder. Richten Sie das Gobo zentrisch zur Goboposition aus. 5. Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten. MAC 700 Profile...

  • Seite 25: Animationsrad

    Animationsrad Der MAC 700 Profile wird mit dem Animationsrad “Radial breakup” geliefert. Fünf weitere Motive sind über Ihren Martin-Händler verfügbar. Radial breakup (mitgeliefert) Spiral breakup (optional) Linear breakup (optional) Coarse tangential (optional) P/N 62325048 P/N 62325049 P/N 62325050 P/N 62325051...
  • Seite 26 4. Montieren Sie das CMY-Modul und die Kopfabdeckung. Entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten. 5. Der Diffusor wird in umgekehrter Reihenfolge montiert. Berühren Sie den Diffusor nicht mit bloßen Fingern. Entfernen Sie Fingerabdrücke und andere Verschmutzungen mit 99% Isopropyl-Alkohol und destilliertem Wasser. MAC 700 Profile...

  • Seite 27: Regelmäßige Wartung

    Regelmäßige Wartung Der MAC 700 Profile muss regelmäßig gereinigt werden. Die Reinigungsintervalle hängen stark von den Umgebungsbedingungen ab. Es ist sehr wichtig, die Reinigungshinweise in diesem Abschnitt zu beachten. Überlassen Sie alle Wartungsarbeiten die hier nicht beschrieben werden qualifiziertem Martin Wartungspersonal.
  • Seite 28 Bild 17: Verschieben des Fokus-Objektivs nach vorne 6. Drehen Sie den Kopf wieder um. Bewegen Sie das Animationsrad über seinen Antriebsriemen ins Innere des Moduls, um ein Verbiegen beim Ausbau zu verhindern (Bild 18). Bild 18: Bewegen des Animationsrads MAC 700 Profile...

  • Seite 29: Reinigung

    Die Reinigungsintervalle hängen stark von den Einsatzbedingungen des Geräts ab. Deswegen ist es unmöglich, genaue Reinigungsintervalle für den MAC 700 Profile anzugeben. Die Lüfter setzen sich durch Staub- und Nebelpartikel in der Luft zu - in extremen Fällen kann das Gerät schon nach wenigen Betriebsstunden eine Reinigung erfordern.

  • Seite 30: Schmierung

    Vor der Installation neuer Firmware müssen folgende Voraussetzungen erfüllt sein: • Sie benötigen die MAC 700 Profile Update-Datei, die Sie im Support-Bereich der Martin web site finden (http://www.martin.com). • Sie benötigen das Martin Software Uploader Programm, Version 5.0 oder höher, das Sie zum Download im Support-Bereich der Martin web site finden.

  • Seite 31: Installation Der Fi Rmware, Wenn Andere Method En Versagen (Bootsekt Or-Update)

    I nstall ation der Fi rmware, normale Methode Im Handbuch des MP-2 Uploaders und der Online-Hilfe des Software Uploaders finden Sie alle Informationen. Installation der Fi rmware, wenn andere Method en versagen (Bootsekt or-Update) Hinweis: Verwenden Sie diese Methode nur, wenn die Firmware zerstört ist - dies ist z.B. der Fall, wenn das Gerätemenü...

  • Seite 32: Mac 700 Profile Dmx-Protokoll

    MAC 700 Profile DMX-Protokoll 16-bit 16-bit Grund- Erweiterter modus Modus DMX Wert Prozent Funktion Shutter, Strobe, Reset, Leuchtmittel zünden / löschen 0 - 19 0 - 7 Shutter geschlossen (Leuchtmittel schaltet bei geschlossenem Shutter nach 10 s auf 400 W-Modus)
  • Seite 33 220 - 240 87 - 94 Zufällige Farbauswahl 241 - 245 95 - 96 Schnell 246 - 250 97 - 98 Mittel 251 - 255 99 - 100 Langsam 0 - 255 0 - 100 Farbrad: fein (LSB) MAC 700 Profile DMX-Protokoll...
  • Seite 34 1 - 50 Gegen Uhrzeigersinn, schnell → langsam 128 - 252 51 - 99 253 - 255 Keine Drehung 0 - 255 0 - 100 Drehbare Gobos, Fein-Indizierung (LSB) Wenn Indizierung auf Kanal 7 (12 E) gewählt MAC 700 Profile...
  • Seite 35 Indizierter Winkel, horizontal → vertikal: Winkel auf Kanal 13 (18 E) 50 - 139 20 - 54 140 - 229 55 - 89 Indizierter Winkel, vertikal → horizontal, kontinuierliche Drehung: Drehrichtung und -geschwindigkeit auf Kanal 13 (18 E) 230 - 255 90 - 100 Offen MAC 700 Profile DMX-Protokoll...
  • Seite 36 1 - 95 243 - 245 Tracking, (Einstellung im Gerätemenü überschreiben) 246 - 248 96 - 97 Tracking, (Einstellung im Gerätemenü überschreiben) 249 - 251 Tracking, (Einstellung im Gerätemenü überschreiben) 252 - 255 99 - 100 Blackout während Bewegung MAC 700 Profile...
  • Seite 37 1 - 96 246 - 251 96 - 98 Tracking 252 - 255 99 - 100 Blackout während Bewegung Prisma 0 - 251 0 - 98 Normal (kein Blackout) 252 - 255 99 - 100 Blackout während Bewegung MAC 700 Profile DMX-Protokoll...

  • Seite 38: Gerätemenü

    Gobo- und Farbräder nehmen den kürzesten Weg (über Offen) Gobo- und Farbräder vermeiden die offene Position Dimmerkurve simuliert Glühlicht Nahezu lineare Dimmerkurve CMY Blackout gesperrt CMY Blackout aktiv iris Blackout gesperrt Iris Blackout aktiv Tabelle 2: Gerätemenü MAC 700 Profile...
  • Seite 39 Menü Untermenü Optionen Funktion (Grundeinstellung fett dargestellt) Alle Einstellungen (außer Kalibrierung) auf Werkseinstellung zurück setzen Anwenderdefinierte Konfiguration laden Aktuelle Einstellung speichern Betriebsstunden seit Produktion des Geräts Betriebsstunden seit letzter Zählerrückstellung (siehe Seite 15) Betriebsstunden mit gezündetem Leuchtmittel seit Produktion des Geräts Betriebsstunden mit gezündetem Leuchtmittel seit letzter Zählerrückstellung (siehe Seite 15)
  • Seite 40 – Animationsrad, schräge Position 1 - 4 (Drehung) – Animationsrad, Position (indiziert) oder Geschwindigkeit (Drehung) – Prisma ausgefahren Prisma eingefahren, keine Drehung Prisma eingefahren: Drehung im und gegen Uhrzeigersinn, schnell, – mittel und langsam Tabelle 2: Gerätemenü MAC 700 Profile...
  • Seite 41 Menü Untermenü Optionen Funktion (Grundeinstellung fett dargestellt) Irisdurchmesser: [Enter] drücken und mit den Tasten [auf] und [ab] einen wert zwischen 0 und 200 einstellen Irisblende geschlossen Pulsierend öffnen, schnell Pulsierend öffnen, langsam Pulsierend schließen, schnell Pulsierend schließen, langsam Zufällig pulsierend öffnen, schnell Zufällig pulsierend öffnen, langsam (c o nt .) Zufällig pulsierend schließen, schnell...

  • Seite 42: Untermenü Adjustment

    Irisdurchmesser: [Enter] drücken und mit den Tasten [auf] und [ab] einen Wert zwischen 0 und 200 einstellen Irisblende geschlossen Schnell pulsierend öffnen, langsam pulsierend schließen – Zufälliger Puls: schnell öffnen - langsam schließen – Alle Effekte des Effektmoduls testen Tabelle 3: Untermenü Adjustment MAC 700 Profile...
  • Seite 43 Menü Untermenü Menüpunkt Optionen Funktion Nur für Einstellung im Werk Justagepositionen für Prisma, Zoom und Fokus Prisma eingefahren Prismendrehung: Richtung und Geschwindigkeit – Zoom: groß / klein, Geschwindigkeit – cont. Test von Zoom / Fokus / Prisma: Prisma ausgefahren Test von Zoom / Fokus / Prisma: Prisma eingefahren Fokus: nah / fern, Geschwindigkeit –...

  • Seite 44: Kurzbefehle Des Gerätemenüs

    Kurzbefehle des Gerätemenüs Ab Softwareversion 2.0 des MAC 700 Profile sind folgende Kurzbefehle verfügbar:´ Befehl Funktion [Menu] und [Auf] gleichzeitig drücken Gerät initialisieren [Enter] und [Auf] gleichzeitig drücken Leuchtmittel zünden [Enter] und [Ab] gleichzeitig drücken Leuchtmittel löschen [Menu] und [Enter] beim Einschalten Pan / Tilt unterdrücken...

  • Seite 45: Display-Meldungen

    Überprüfen Sie die Spannungs- und oder fehlendes Leuchtmittel oder zu geringe Frequenzeinstellungen. Netzspannung..der EEPROM-Speicher nicht gelesen (Memory error) Wenden Sie sich an den Martin-Service. werden kann..der Software-Upload misslungen ist. Wiederholen Sie den Upload. (Check-sum error) Überprüfen und ersetzen Sie defekte ...

  • Seite 46: Fehlerbehebung

    Initialisierung werden. Seite 16). Kontaktieren Sie den Martin-Service. Ein mechanischer Effekt verliert Der Effekt muss gereinigt, justiert oder Wenden Sie sich an den Martin-Service oder einen seine Position. geschmiert werden. qualifizierten Techniker. Senden Sie einen LAMP OFF-Befehl, bevor Sie einen LAMP ON-Befehl senden. Das Leuchtmittel Das Leuchtmittel zündet nach...

  • Seite 47: Motherboard

    Motherboard PL45 PL48 PL54 PL58 Ballast FB Ballast FB PL42 PL47 PL51 PL56 Tilt Gobo 1 Gobo 1 Gobo 1 Rot. Gobo 1 Rot. Focus Sw. Focus Sw. Zoom Sw. Zoom Sw. Cyan Magenta Ani. Pos Ani. Pos Ani. Rot. Ani.

  • Seite 48: Mac 700 Profile Techn. Daten

    MAC 700 Profile techn. Daten A B M E S S U N G E N U N D G E W I C H T Länge............... . 450 mm Breite .
  • Seite 49 O P T I K Dichroitischer Kaltlichtreflektor aus Glas Streuwinkel ......... . 14° - 30° (auf offene Position fokussiert) Brennweite .
  • Seite 50 MAC 700 Profile im Doppelflightcase ........
