2. Entfernen Sie, wie auf Seite 29 beschrieben. das CMY-Modul.
3. Der Diffusor befindet sich auf der zur Linse gewandten Seite des CMY-Moduls in einem
Bajonett-Verschluss. Drücken Sie die Fassung des Diffusors etwas nach unten und drehen Sie den
Diffusor gegen den Uhrzeigersinn, um ihn aus der Halterung zu lösen. Heben Sie den Diffusor auf, wenn
Sie ihn später wieder einsetzen wollen.
4. Montieren Sie das CMY-Modul und die Kopfabdeckung. Entriegeln Sie die Tiltsperre bevor Sie das
Gerät einschalten.
5. Der Diffusor wird in umgekehrter Reihenfolge montiert. Berühren Sie den Diffusor nicht mit bloßen
Fingern. Entfernen Sie Fingerabdrücke und andere Verschmutzungen mit 99% Isopropyl-Alkohol und
destilliertem Wasser.
26

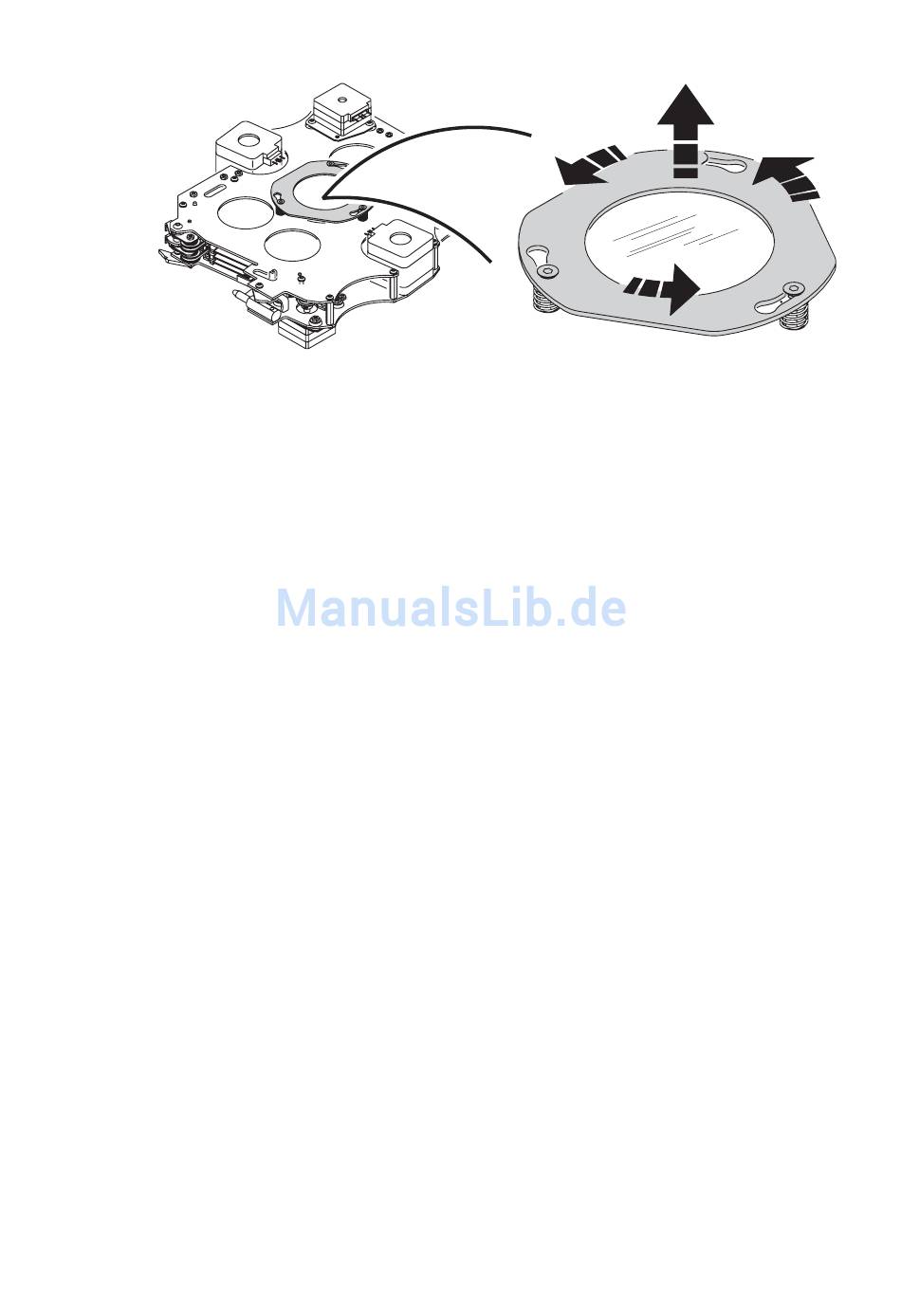

Bild 13: Entfernen des Diffusors
MAC 700 Profile
