Verdrahtung Eines Zusätzlichen Externen Isdn-Basisanschlusses - Swisscom Casatel 20 Handbuch

CASATEL 20
mit 2 Modulen 1T/S
Achtung!
Beide NT's müssen aus einer Amtszentrale geschaltet sein!
Fragen Sie bei der Swisscom nach, ob diese Voraussetzung erfüllt ist.
2.11

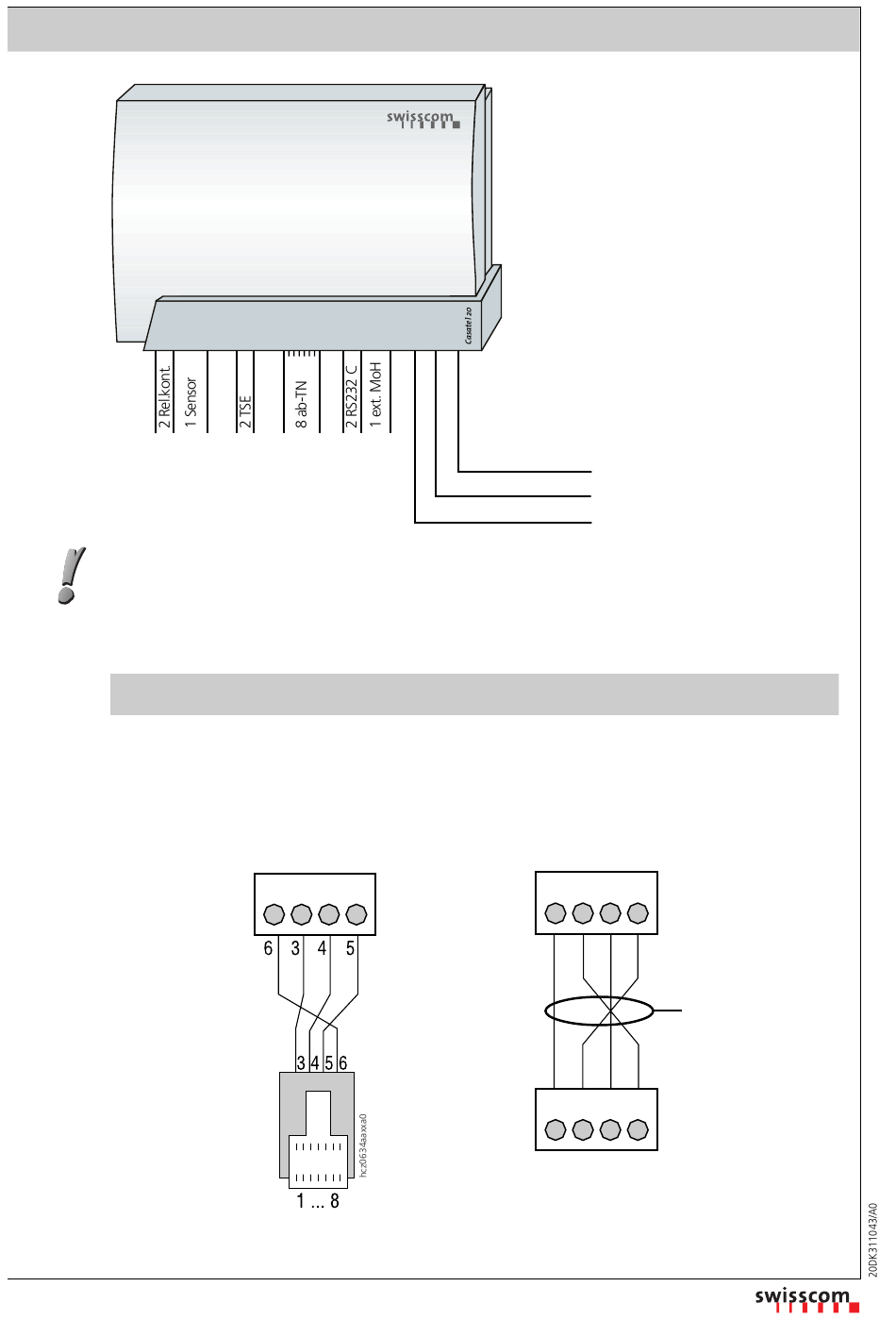

Verdrahtung eines zusätzlichen externen ISDN-Basisanschlusses
Wenn Sie zusätzlich zum feststehenden ISDN-Anschluss einen weiteren als Amtszugang
schalten möchten, so verdrahten Sie das CASATEL 20 mit dem ISDN-Basisanschluss der
Swisscom, dem NT2a/b, der Zeichnung entsprechend.
Klemmleiste
CASATEL 20
RJ45-Buchse
NT
28
ISDN-A
NSCHLUSSVARIANTE
a1 b1 a2 b2
d c f e
3 4 5 6
c f e d
Casatel 20
ISDN-Basisanschlussarten:
a) 3 Punkt-Mehrpunktanschlüs-
se mit MSN
b) 3 Punkt-Punktanschlüsse
mit DDI
c) 2 Punkt-Mehrpunktanschluss
mit MSN
1 Punkt-Punktanschluss
mit DDI
d) 1 Punkt-Mehrpunktanschluss
hcz0628aadea0
mit MSN
2 Punkt-Punktanschluss
mit DDI
S/T*
S/T*
ISDN-Basisanschluss
a1 b1 a2 b2
d c f e
d e f c
