Z
USATZMODULE
4.1
Sie rüsten Ihre Anlage mit zusätzlichen Modulen auf
Ihre Anlage passt sich Ihren Kommunikationswünschen an. So können Sie Ihre Anlage mit 2
zusätzlichen Modulen 1T/S, um zwei weitere ISDN-Schnittstellen erweitern. Mit Einbau eines
MD-Moduls können Sie Ihre Anlage für den Anschluss von 2 Türfreisprecheinrichtungen
aufrüsten.
Die Aufrüstung der Module erfolgt durch Aufstecken, in die dafür vorgesehenen Steckplätze,
innerhalb Ihrer Anlage. Die Positionen der Steckplätze für die Erweiterungsmodule entnehmen
Sie bitte der Abbildung unten.
Installieren Sie alle Anschlüsse nur bei gezogenem
230 V-Netzstecker und noch nicht erfolgtem Amtsanschluss.
Es könnte Lebensgefahr bestehen!
Bevor Sie mit der Montage und Installation beginnen, müssen Sie sich durch Berühren an
einem geeigneten, geerdeten metallischen Gegenstand (z.B. Wasserleitung, Heizungsrohr)
entladen, um möglicher elektrostatischer Aufladung vorzubeugen.
Vor der Montage dieser Module ziehen Sie zunächst den Netzstecker Ihrer PBX!
Entfernen Sie die Abdeckklappe des Anschlussfeldes und schrauben Sie die drei über dem
Anschlussfeld befindlichen Kreuzschlitzschrauben heraus. Heben Sie nun den Gehäusedeckel
ab. Sie sehen jetzt die Steckleisten für das MD-Modul und das Modul 1T/S.
MD-Erweiterungsmodul
Modul 1T/S
a/b / Tür-Umschalter
Position für a/b-Betrieb
Steckplatz für T/S
hcz0081aadea0

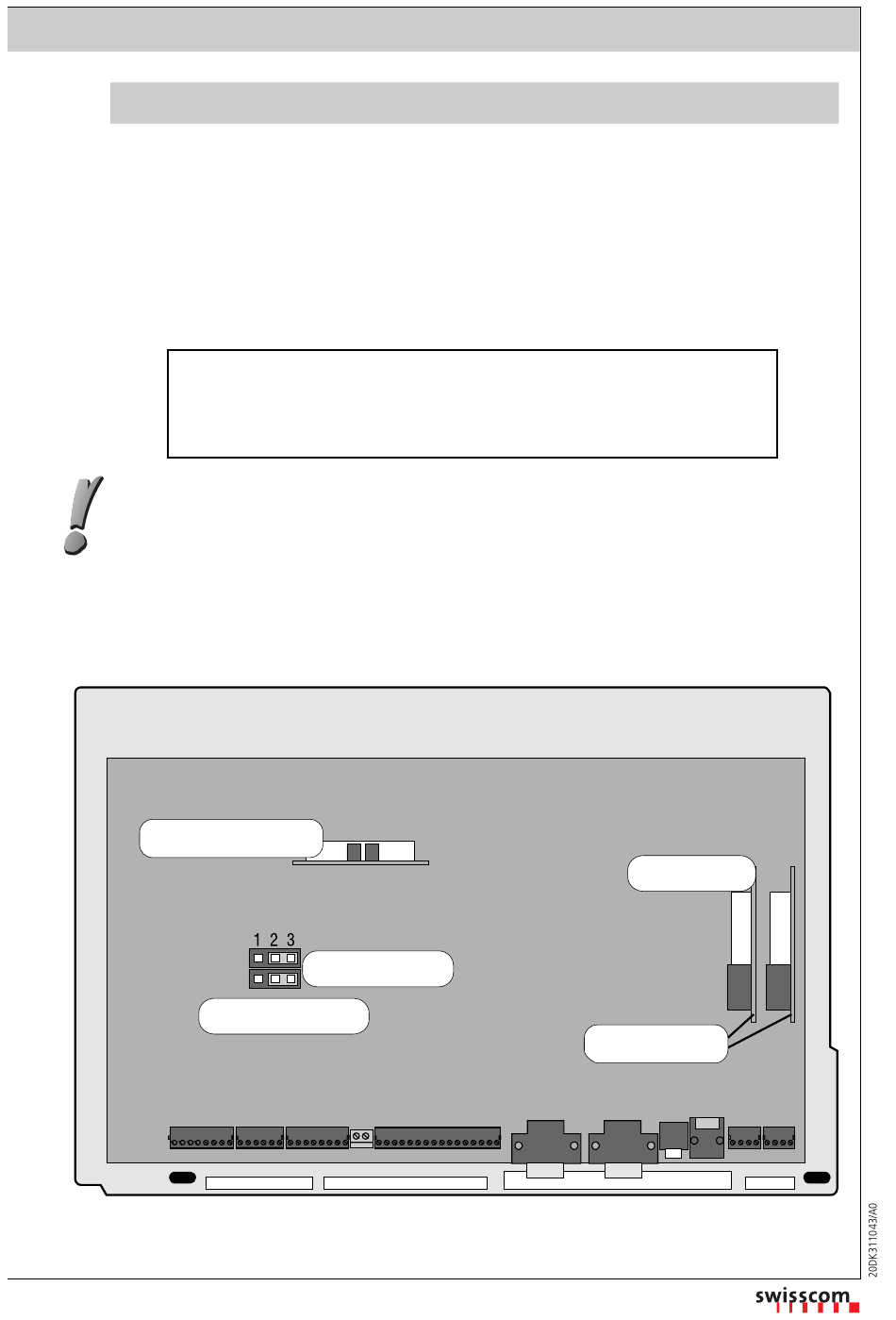

Darstellung des CASATEL 20-Innenraumes
86 Casatel 20 A 01.99
