Bevor Sie mit der Montage und Installation beginnen, müssen Sie sich durch Berühren an
einem geeigneten, geerdeten metallischen Gegenstand (z.B. Wasserleitung, Heizungsrohr)
entladen, um möglicher elektrostatischer Aufladung vorzubeugen.
Es sind die Anschlüsse der TSE 1 im Klemmraum zu verwenden. Die ab/TSE-Umschalter
sind entsprechend der Abbildung umzustecken.
A
hcz0620aadea0
Für den Betrieb sind folgende Programmierungen notwendig:
•
Interne Rufnummer des a/b-Teilnehmers 1, z.B. 11 ändern in TN-Nr. 91 (91 = 1.TSE)
•
TSE-Rufverteilung einrichten, welcher Teilnehmer bei Betätigung des Klingeltasters läuten
soll
•
Löschen des a/b-Teilnehmers 1, z.B. 11 aus allen Verteilungen und Numerierungsplänen
•
Endgerätetyp für TN-Nr. 91 auf 4-Draht TSE festlegen.
Da der analoge Teilnehmerport 1 im Auslieferungszustand der Anlagen in allen Rufverteilun-
gen enthalten ist, muss er für einen korrekten Betrieb aus diesen gelöscht werden.
24
1 2 3
ab/TSE-Umschalter
Jumperstellung auf:
Position 1/2 für TSE-Betrieb (ohne MD-Modul)
Position 2/3 für a/b-Betrieb (mit MD-Modul)
TSE2
TSE1
TSE

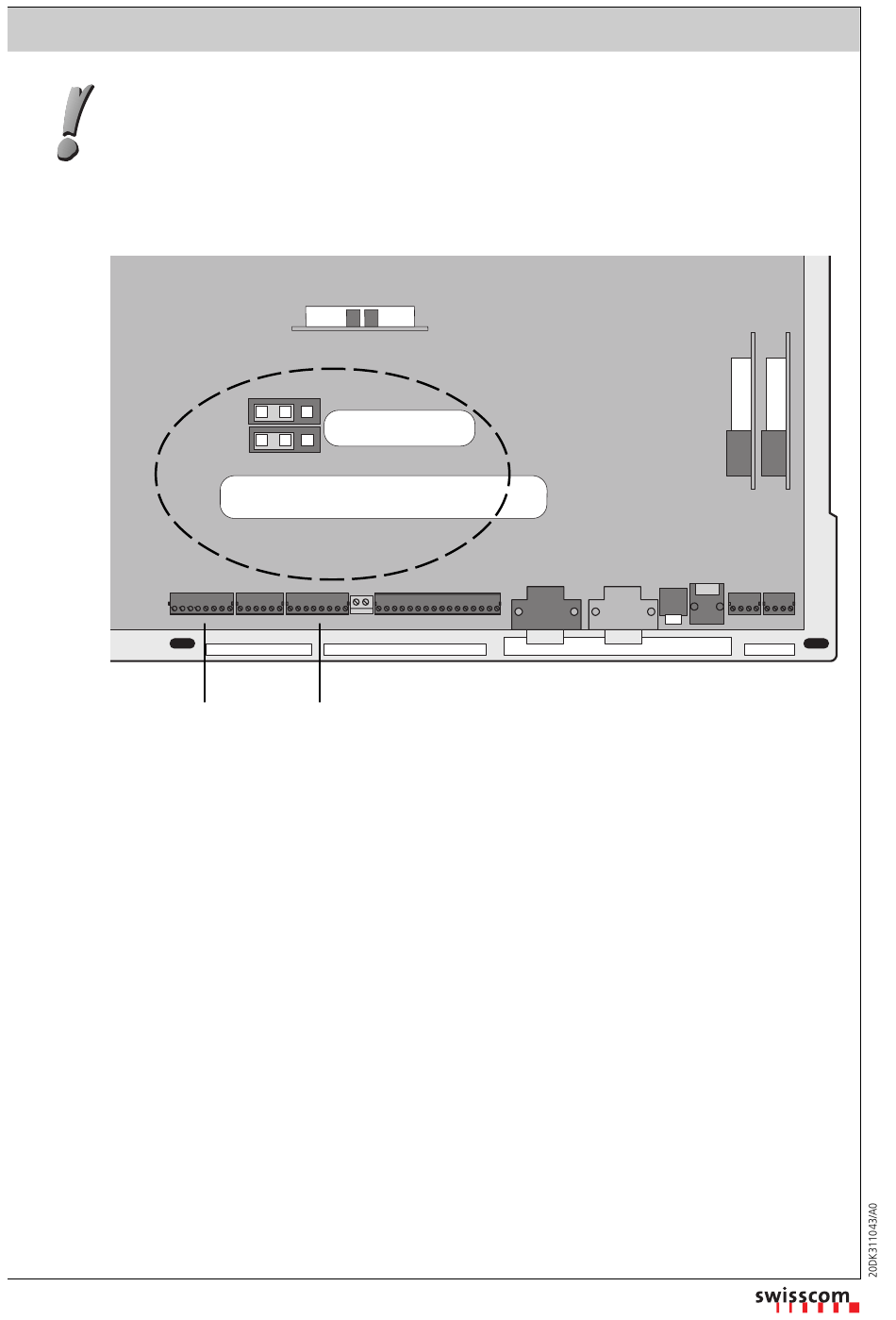

TSE-Umschalter, Einzelheit A-Abbildung vergrössert
Casatel 20
A
01.99
USGABE
