Analoge Teilnehmer anschliessen

Ihnen stehen 8 analoge Teilnehmer zur Verfügung, die Sie entsprechend der Anschlusszeich-
nung mit den beiden Anschlussdrähten an die gewünschten Klemmen (Port 1 bis
Port 8) anschliessen. Hierbei ist es nicht unbedingt erforderlich, auf die richtige Polung der
Drähte zu achten. Zur Vereinfachung der Montage können die Schraubklemmen abgezogen
und die Anschlussdrähte ausserhalb der Anlage verschraubt werden.

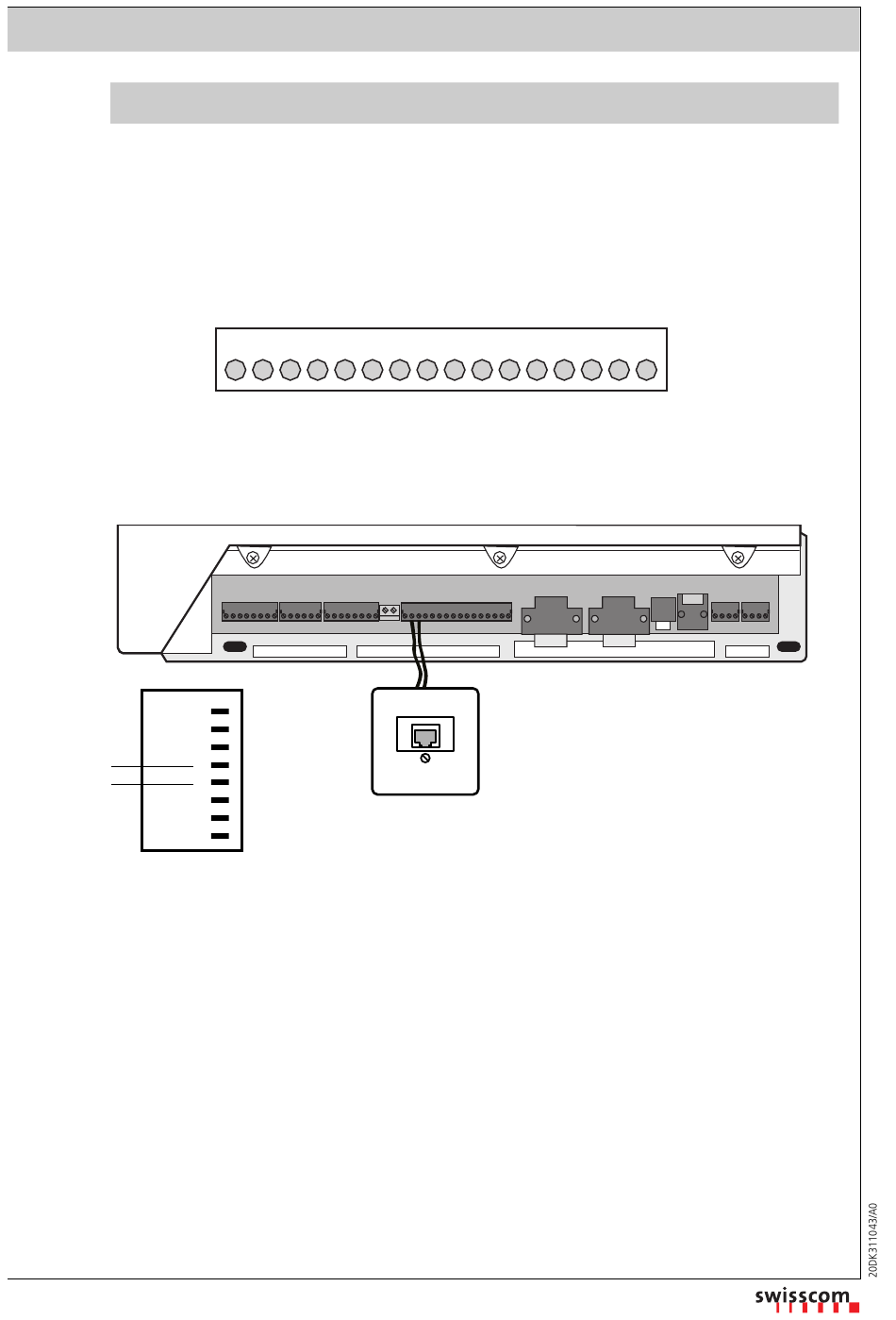

Steckerleistenbelegung für den Anschluss der 8 analogen Teilnehmer
a
b
Anschluss der analogen Teilnehmer
16
A
NSCHLUSS DER
a1 b1 a2 b2 a3 b3 a4 b4 a5 b5 a6 b6 a7 b7 a8 b8
Port1 Port2 Port3
1
2
3
4
5
6
7
8
A
NLAGE
Port4 Port5 Port6 Port7 Port8
Casatel 20
