Befestigung der PBX
Befestigen Sie die PBX bei Unterputzleitungen so, dass die entsprechenden Leitungen durch
die Öffnung des Anschlussfeldes auf der Unterseite laufen.
Sind Ihre Vorbereitungen zur Kabelverlegung abgeschlossen, so können Sie nun Ihre Anlage
an die Wand montieren.
Wichtig!
Achten Sie auf verdeckte Leitungen (z.B. Strom-, Wasser- oder Gasleitungen).

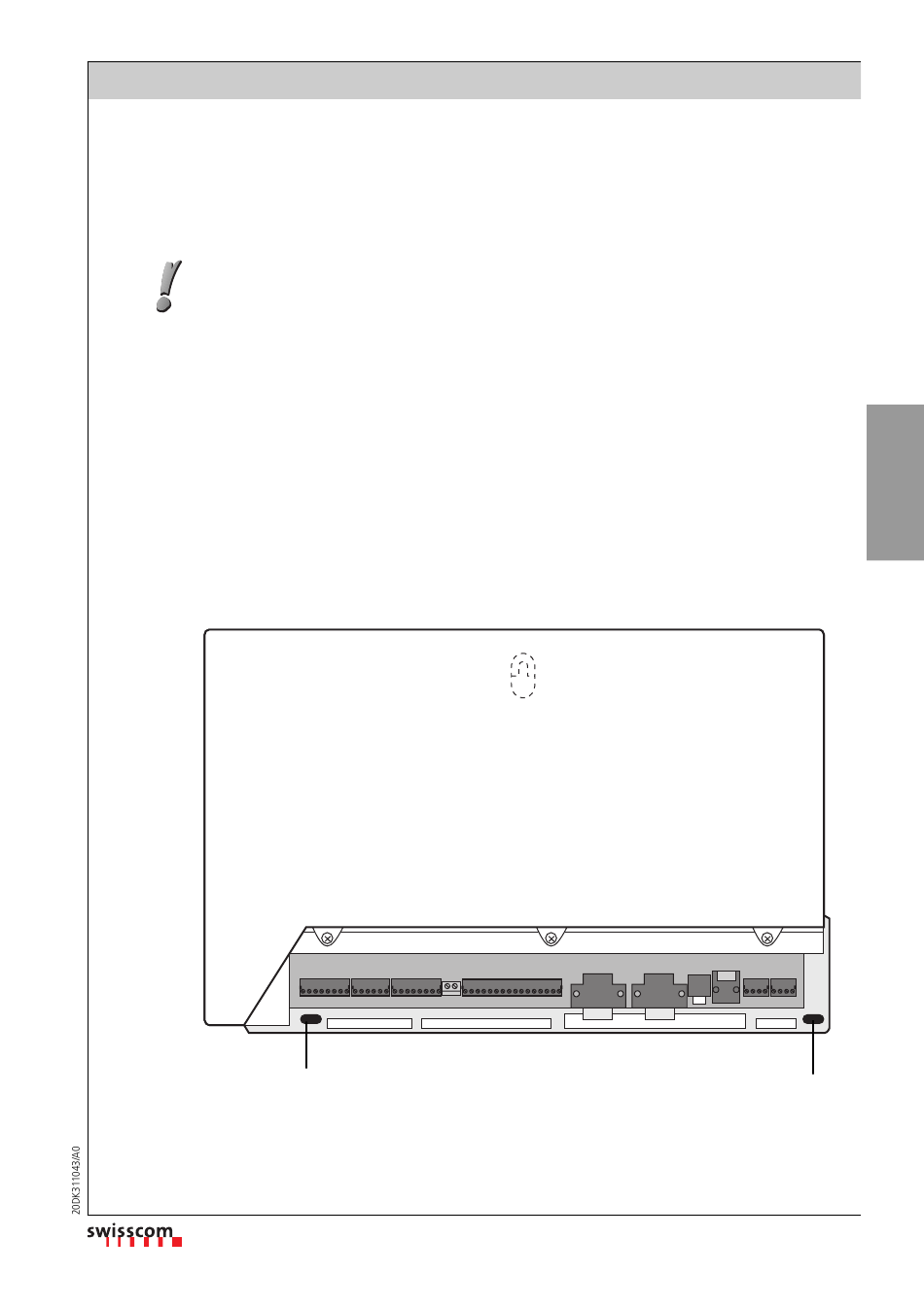

Ihre Anlage ist an drei Befestigungspunkten an der Wand zu verschrauben. Gehen Sie dabei
wie folgt vor:
1. Markieren Sie das Montageloch P1 und befestigen Sie anschliessend eine der beiliegen-
den Dübelschrauben.
2. Hängen Sie nun die Anlage in die Schraube ein und richten Sie diese waagerecht aus.
Markieren Sie die Bohrlöcher für die Befestigungspunkte P2 und P3. Nehmen Sie die
Anlage wieder ab und setzen Sie die Dübel ein.
3. Hängen Sie die Anlage in die Schraube P1 ein und verschrauben Sie die Befestigungs-
punkte P2 und P3.
P2
Empfohlene Montagehöhe:
A 01.99
USGABE
M A
ONTAGE DER NLAGE
P1
min. 0,5 m Unterkante ab Boden
max 2,0 m Oberkante ab Boden
I
NSTALLATION
2
hcz0606aaxxa0.
P3
