2.8.1
CASATEL 20 mit MD-Modul
Das CASATEL 20 bietet Ihnen in der Standardausführung die Möglichkeit, über den analogen
Anschlussport 1 eine Türsprecheinrichtung zu bedienen. Möchten Sie eine zweite TSE
installieren, so ist das MD-Modul als Erweiterung erforderlich.

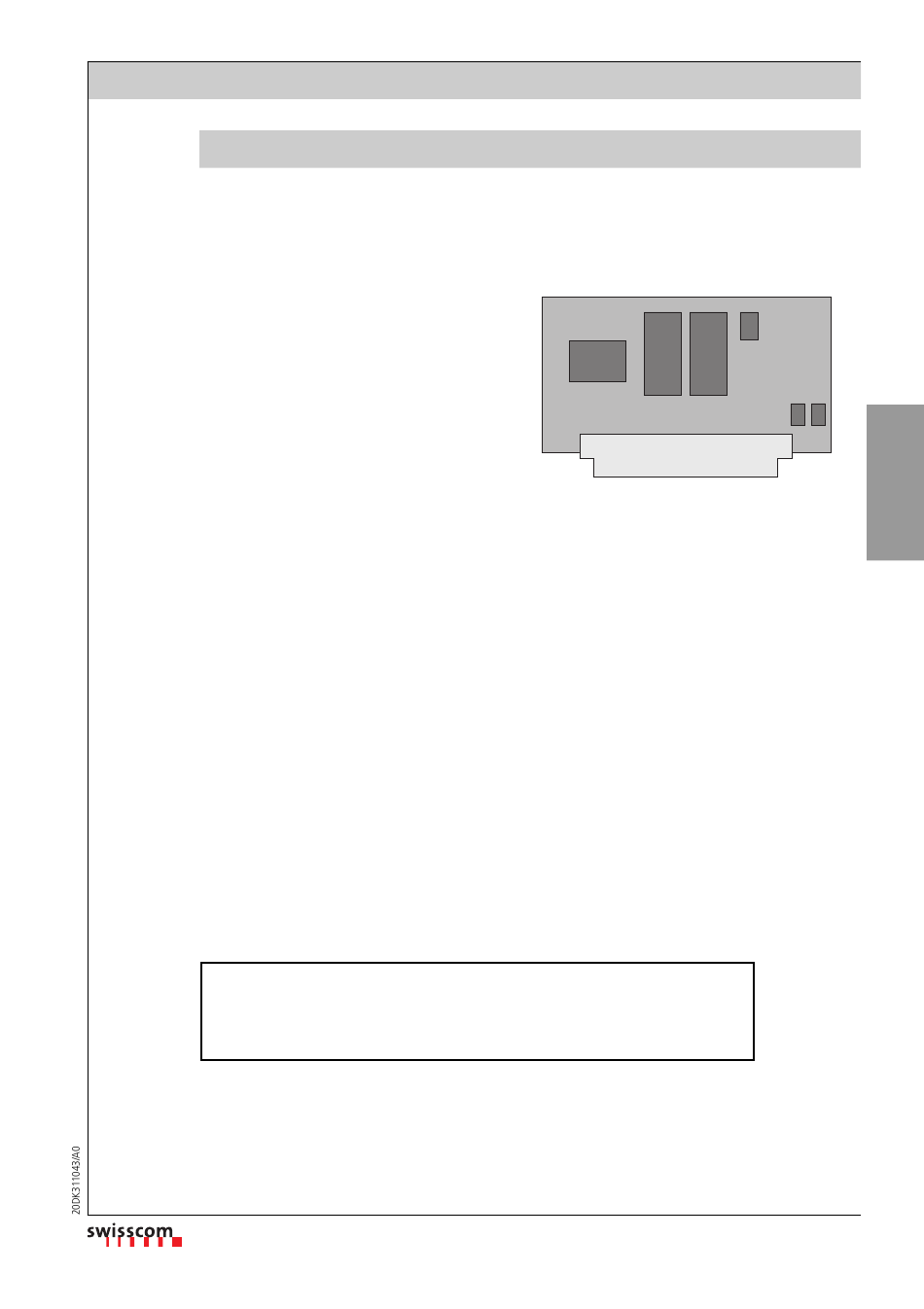

Das MD-Modul gestattet die getrennte
Bedienung von zwei Türsprecheinrichtung,
ohne dass ein analoges Anschlussport dafür
belegt wird, d.h. das MD-Modul kann auch
dann sinnvoll eingesetzt werden, wenn Sie
eine Türsprechstelle bedienen wollen, aber
auf kein analoges Anschlussport verzichten
können.
TSE-Betrieb mit MD Modul
Bei Betrieb einer TSE mit MD-Modul stehen alle acht analogen Teilnehmer zur Verfügung. Es
ist darauf zu achten, dass die ab/TSE-Umschalter in der Position für den ab-Betrieb stehen
(Auslieferungszustand der Anlage).
Die TSE wird dann über die TSE 1- oder TSE 2-Klemmleiste angeschlossen.
Für den Betrieb sind folgende Angaben notwendig:
•
Interne Rufnummer der TSE
•
TSE-Rufverteilung, welcher Teilnehmer bei Betätigung des Klingeltasters läuten soll.
TSE-Betrieb ohne MD-Modul
Bei Betrieb einer TSE ohne MD-Modul stehen nur sieben analoge Teilnehmer zur Verfügung.
Der analoge Teilnehmerport 1 bleibt unbeschaltet.
Betreiben Sie Ihre Anlage ohne das CASATEL 20 MD-Modul, so können Sie den analogen
Teilnehmerport 1 alternativ zum Anschluss der Türstation benutzen.
Installieren Sie alle Anschlüsse nur bei gezogenem
230 V-Netzstecker und noch nicht erfolgtem Amtsanschluss.
A
01.99
USGABE
TSE
Es könnte Lebensgefahr bestehen!
I
NSTALLATION
2
hcz0084aaxxa0
23
