2.3
Anschluss allgemein
Wenn Sie eine interne Anschlussleitung der Anlage ausserhalb des Gebäudes führen, muss ein
entsprechender Blitzschutz installiert werden.
Für den Anschluss gehen Sie bitte wie folgt vor:
•
Führen Sie die Anschlussleitungen durch die Gehäuseöffnung
•
Ziehen Sie die Schraubklemmen ab und verdrahten Sie Ihre Leitungen
•
Stecken Sie die Schraubklemmen auf die entsprechenden Steckplätze
•
Stecken Sie das beiliegende ISDN-Anschlusskabel in die RJ45-Buchse (1.T) Ihrer Anlage.
Führen Sie das andere Kabelende in eine Buchse des von der Swisscom installierten ISDN-
Basisanschlusses (NT 2a/b) und rasten Sie den Stecker dort ein.
Bei einer Nutzung des 2.T bei CASATEL 20 mit integriertem Modul T/S als Amtszugang T
ist dieser anlagenseitig als 4-Drahtanschluss ausgeführt und wird entsprechend der
Anschlussbelegung mit dem ISDN-Basisanschluss verdrahtet.
Beachten Sie hierzu die Zeichnung auf der Vorseite.
2.3.1

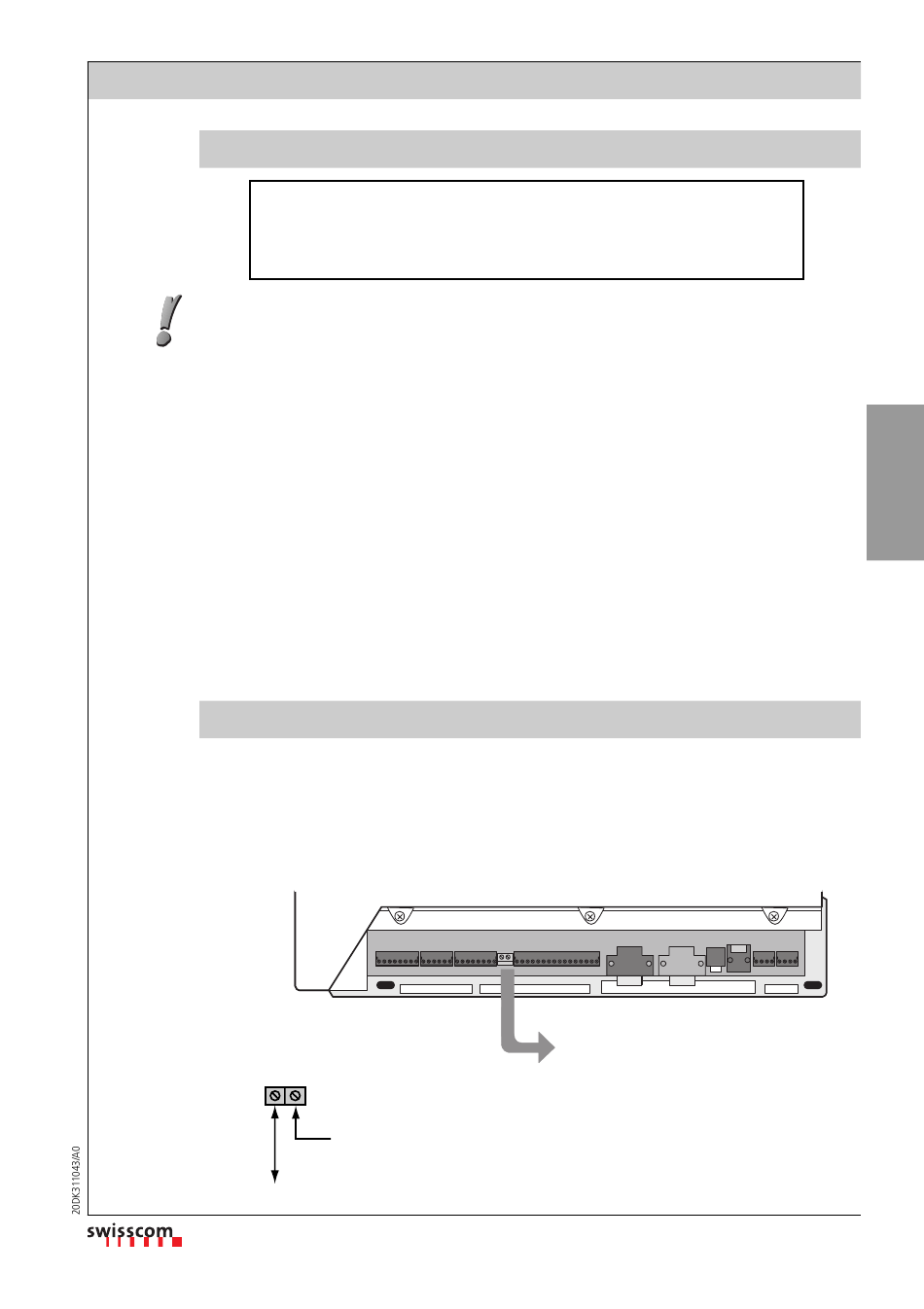

Fernmeldeerde-Anschluss
Die Fernmeldebetriebserde muss von Ihrem Installateur angeschlossen werden. Dies darf nicht
über den 230 V Netz-Schutzleiter erfolgen. Bei der Verwendung von abgeschirmten Installa-
tionskabeln sollte lediglich bei Störungen der 2,5 ø Draht gelb/grün an das Gebäudepotential
(Hauserdung) angeschlossen werden. Siehe "Richtlinien für die Erdung elektromagnetischer
Verträglichkeit" (718.19) der Swisscom.
2,5 ø
gelb/grün
Gebäudepotentialausgleich
A
01.99
USGABE
A
NSCHLUSS DER
Installieren Sie alle Anschlüsse nur bei gezogenem
230 V-Netzstecker und noch nicht erfolgtem Amtsanschluss.
Es könnte Lebensgefahr bestehen!
hcz0621aaxxa0
Kabelschirmkontaktierung
I
NSTALLATION
A
NLAGE
2
Mit 1,5 mm
Leitung an Gebäude- oder
Etagenerde.
Nicht auf Schutzleiter!
VDE 0100 beachten!
2
