ITA

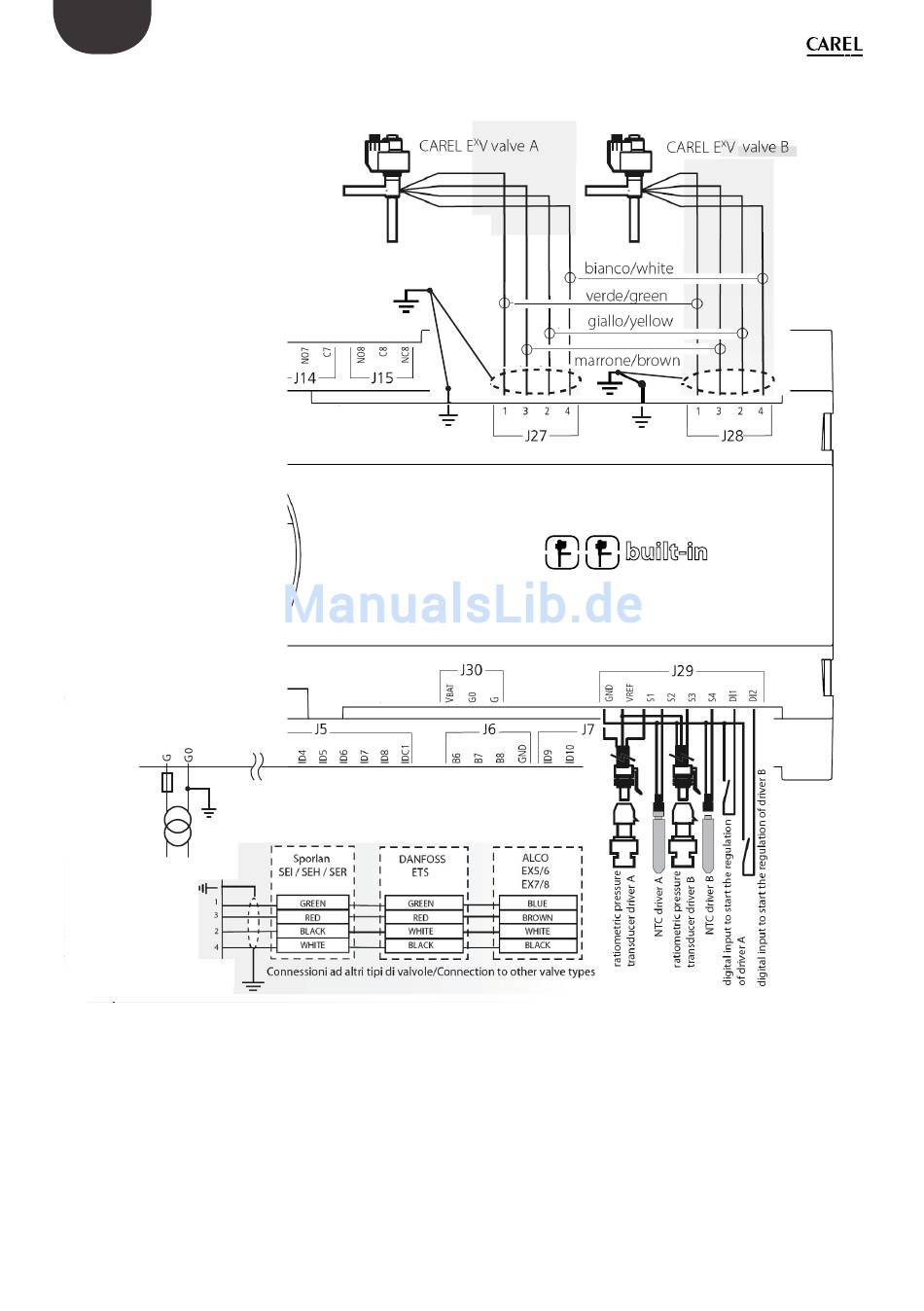

Collegamenti in funzione della tipologia di valvole
2.5 AT
100VA
Connettori valvola J27 e J28: 1 = verde
• Collegare al faston la calza del cavo schermato della valvola e connettere a terra.
• G0 va collegato a terra sul secondario del trasformatore.
CAREL si riserva la possibilità di apportare modifi che o cambiamenti ai propri prodotti senza alcun preavviso.
+0500040ML - 1.2 - 07.06.2011
3 = marrone
2 = giallo
4 = bianco
Fig. 9
22
driver
