Netzfilter

11.3 Netzfilter
Netzfilter sind Kombinationen von Kondensatoren, Drosseln, Widerständen und Span-
nungsbegrenzern, die die elektromagnetische Beeinflussung der Umgebung reduzieren
sollen. Weitere Informationen siehe Beschreibung Filter für Netzanwendungen, 5.09010.
11.3.1 Blockschaltbild Filter für Netzanwendungen (vereinfacht)

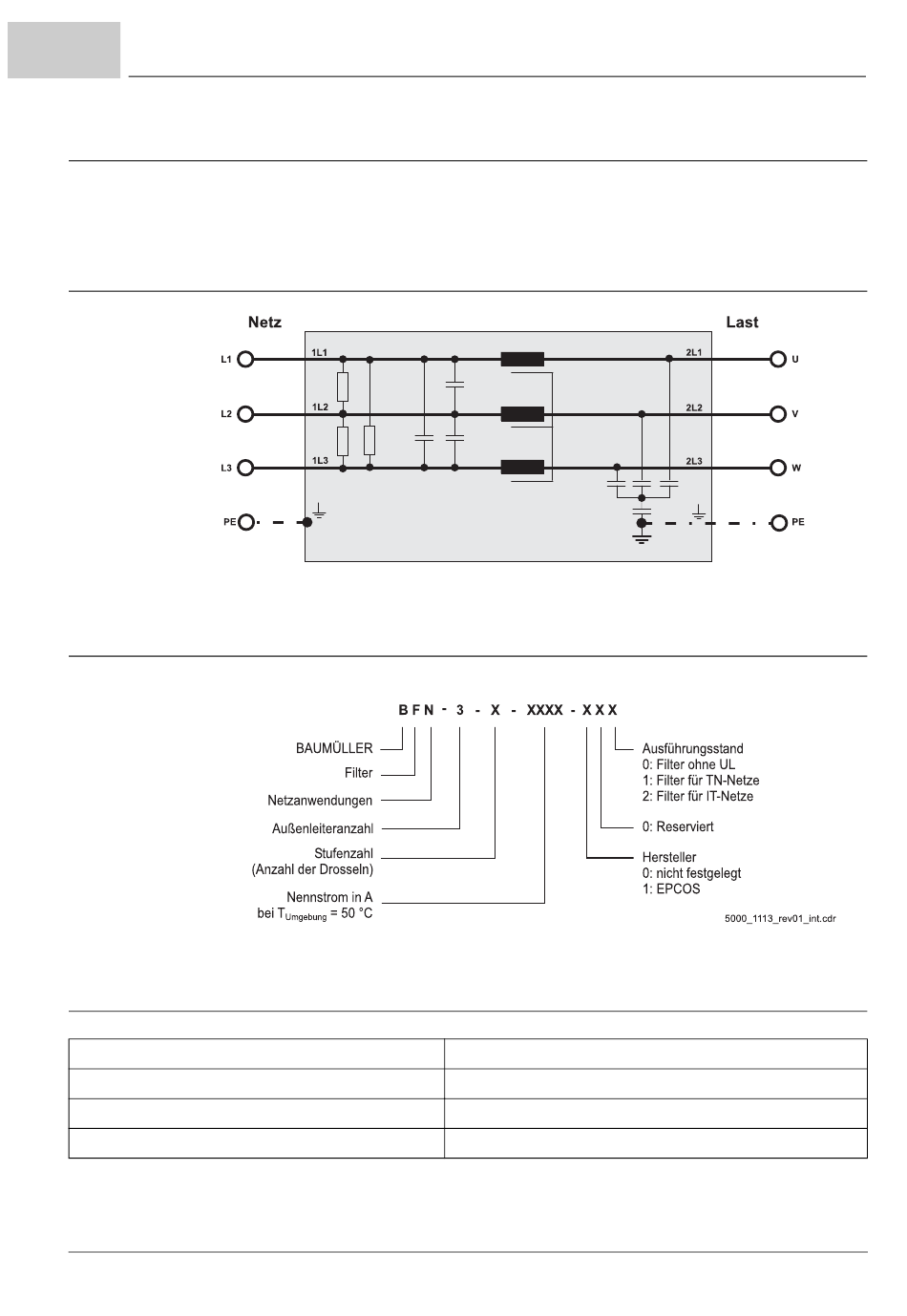

Abbildung 115:Blockschaltbild
11.3.2 Typenschlüssel Baumüller-Netzfilter
Abbildung 116:Typenschlüssel Netzfilter

11.3.3 Geforderte Umgebungsbedingungen

Transport Temperaturbereich
Lagerung Temperaturbereich
Betrieb Umgebung
Betrieb Temperaturbereich
278
Betriebsanleitung b maXX BM5500, BM5600, BM5700
Dokument-Nr.: 5.13008.09
von 308
-25 °C bis +85 °C
- 25 °C bis +85 °C
Industrienetz
-25 °C bis +85 °C (Bemessungstemperatur 50 °C)
