4.4.

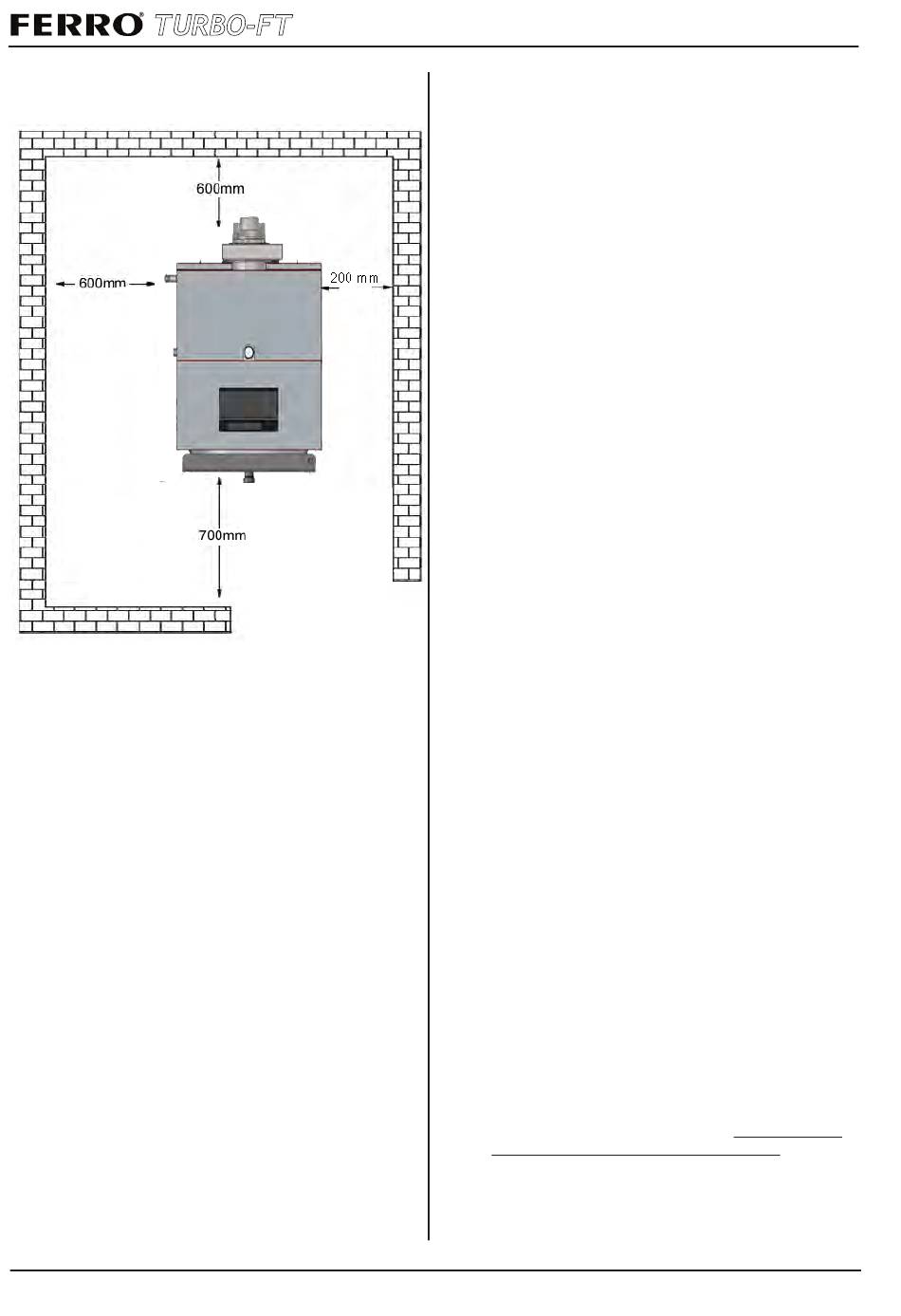

Empfohlene Mindestabstände im Heizraum*
*Der Kessel kann an einer Seite mit Abstand von ca. 20 cm
an die Wand gestellt werden.
Die Thermische Ablaufsicherung sowie der Griff für die
Nachschaltheizflächenreinigung ist linksseitig als auch
rechtsseitig anflanschbar.
5.
Kesselmontage
5.1. Der Kesselkörper wird mit montierter Kessel-
verkleidung geliefert. Nachstehendes Zubehör ist
im Lieferumfang enthalten:
1 Installations- und Betriebsanweisung
1 Holzkessel-Schaltfeld mit Reglerfunktion
1 Thermische Ablaufsicherung
1 Sauzug-Abgasgebläse
1 Satz Schür- und Reinigungsgerät
1 Rücklaufhochhaltung mit Termoventil und
Sicherheitsgruppe, Rohrverbindung,
Kugel-Absperrventile, flachdichtend.
5.2.
Ein bauseits zu errichtender Sockel ist besonders bei
unebenem Boden, aber auch zur besseren Zugäng-
lichkeit für Reinigungszwecke und zum Schutz gegen
Korrosion empfehlenswert.
6
Technische Änderungen, die dem Fortschritt dienen, vorbehalten
5.3.
Obere frontseitige Fülltüre und untere Brennraumtür
öffnen und eingelagerte Teile entnehmen.
5.4.
Der Kessel ist fertig vorverdrahtet. Die Anschlüsse für
die Kesskreispumpe sind mittels Eurostecker vorbe-
reitet. Die Stromzuleitung ist enthalten und vorver-
drahtet. Die Spannungsversorgung für einen FERRO
MATIC Heizungsregler ist steckerfertig vorverdrahtet
(Anschlußkit für Regler erforderlich).
5.5.
Der Rauchgasfühler wird in die mitgelieferte Halterung
eingeschoben und justiert.
5.6.
Die thermische Ablaufsicherung wird an den beiden
Rohr-Anschlüssen seitlich wahlweise links oder rechts
angeschlossen. Beachte hierzu Punkt 7.
6. Kaminanschluß/Frischluft
6.1.
Allgemein
6.1.1 Der Kaminanschluss ist nach den besonderen Vor-
schriften und Richtlinien der Deutschen Norm durch-
zuführen (beachte - Rauchgastemp. z.T. unter 160°C.
6.1.2 Bitte beachten Sie das Merkblatt "Abstimmung
Heizkessel/Schornstein", herausgegeben von der
Vereinigung der Deutschen Zentralheizungswirtschaft.
Zentralverband des Schornsteinfegerhandwerks
2. Auflage.
6.1.3 Der rauchgasseitige Anschluss jedes Kessels an
einen eigenen Schornstein ist der Idealfall. Es besteht
jedoch die Möglichkeit, beide Kessel übereinander
angeordnet an einen Schornstein anzuschließen,
wobei die Rauchrohreinführung möglichst unter einem
Winkel von 30° vorgenommen werden sollte. Die DIN
4759 Teil 1 ist dabei zu beachten.
6.2.
Bei einem Anschluss von zwei Heizkesseln
6.2.1 Bei einem Anschluss an 2 Schornsteine ist der
gleichzeitige Betrieb oder Einzelbetrieb der beiden
Kessel zulässig. Dabei ist die gesamte Kesselleistung
in Bezug auf die Auslegungsbedingungen zu berück-
sichtigen.
6.2.2 Erfolgt der Betrieb über ein Rauchgasrohr, ist die
Kesselzusammenführung durch ein um mind. 400 mm
höhenversetzten Kaminanschluss jedes Wärmeerzeu-
gers möglich.
6.2.3 Es ist ein Rauchgasthermostat im Abgassystem des
Feststoffkessels zusätzlich erforderlich (Bauordnung
bzw. örtl. Vorschriften beachten). Der Anschluss ist
beim zuständigen Bauamt zu beantragen. Dabei
dürfen laut DIN 4794 Teil 1 Abs. 2.1 nur Kessel vom
gleichen Hersteller angeschlossen werden.
6.2.4 Es ist darauf zu achten, dass die Schornsteine auf
das jeweils zu erwartende Abgasvolumen abgestimmt
sind. Heizraumrichtlinien sind in allen Fällen zu be-
achten.
