Installations- und Betriebsanleitung

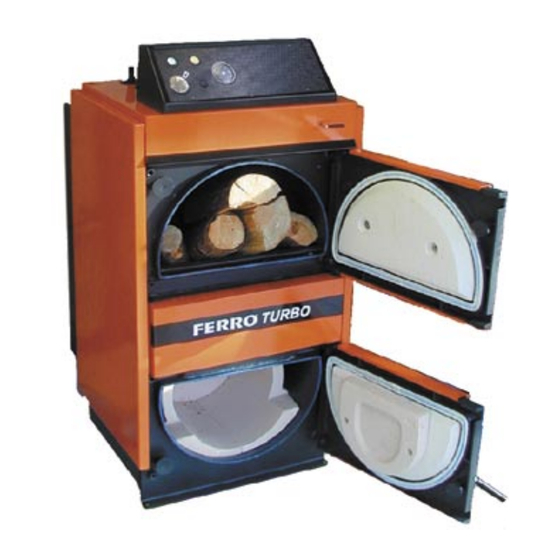

Holz-Vergaserkessel mit Saugzuggebläse
Typ FH 15SR bis FH 30SR
mit Schaltfeld C1
15 bis 31 kW
zur Verbrennung von Stückholz
Sehr geehrter Kunde,
Ihre Installationsfi rma:
wir gratulieren Ihnen zum Erwerb Ihres FERRO
TURBO-SR
®
Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfi rma ausführen zu lassen.
WÄRMETECHNIK GmbH
Am Kiefernschlag 1, 91126 Schwabach
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ferro TURBO-SR FH 30SR
Inhaltszusammenfassung für Ferro TURBO-SR FH 30SR
- Seite 1 Schaltfeld C1 15 bis 31 kW zur Verbrennung von Stückholz Sehr geehrter Kunde, Ihre Installationsfi rma: wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO-SR ® Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten...
-
Seite 2: Inhaltsverzeichnis
5. Kesselmontage ........................ 6 6. Kaminanschluß/Frischluft ....................7 7. Rücklauftemperatur-Regelung ..................8 8. Thermische Ablaufsicherung ..................9 9. Schaltplan FERRO Matic Regelzentrale C I ..............9 10. Hydraulikschema 10.1) Stückholzkessel mit Pufferspeicher, Brauchwasserbereitung über Frischwassermodul - Optional zwei oder mehrere Pufferspeicher - Optional weitere Wärmeerzeuger (Öl/Gas, Kachelofen, Wärmepumpe) -
Seite 3: Typenübersicht Und Abmessungen
FH 30 SR 1200 1030 680 152 87 185 1005 255 240 6/4" 1705 2. Funktionsbeschreibung Schaltfeld C1 2. Funktionsbeschreibung Schaltfeld C1 , zur Ansteuerung eines FERRO TURBO-SR. , zur Ansteuerung eines FERRO TURBO-SR. 1 Hauptschalter mit Kontrollleuchte grün 2 Kaltstarttaste 3 Einsteller Kesseltemperatur... -
Seite 4: Holz Als Rohstoff Zur Verbrennung
Verbrennt Holz mit zu geringem Sauerstoffanteil, bilden sich unvollständig verbrannte Gase, der Heizkessel "qualmt", es Wassergehalt: 12-25% bilden sich Teerablagerungen. Bei FERRO TURBO Spezialheizkesseln kann die Verbrenn- Aschegehalt: 0,2-0,8% ungsluft sowohl Primär-, wie auch als Sekundärluft eingestellt werden. Die Verbrennungsluftmenge wird über einen elektri-... -
Seite 5: Installationshinweise
4.1 Verwendungsmöglichkeit Erstellers darüber vorliegt, daß die Heizkesselanlage einer Wasserdruckprüfung unterzogen worden ist und im übrigen Heizkessel der Type FERRO TURBO sind Warm- den Anforderungen der Heizkesselverordnung (DampfkV) wassererzeuger mit einer höchstzulässigen Vorlauf- entspricht, ist gemäß §12 Abs. 4 der DampfkV unter Ver- temperatur von 95°C, für den Einbau in Heizungsanlagen... -
Seite 6: Die Thermische Ablaufsicherung Wird An Den Beiden
FH...(SR) mit Schaltfeld C1 4.5 Empfohlene Mindestabstände im Heizraum: Ein bauseits zu errichtender Sockel ist besonders bei unebenem Boden, aber auch zur besseren Zugäng- lichkeit für Reinigungszwecke und zum Schutz gegen Korrosion emp feh lens wert. Der Kessel soll mit einer leichten Neigung nach vorne aufgestellt werden (hinten ca. -
Seite 7: Kaminanschluß/Frischluft
Vorschriften und Richtlinien der Deutschen Norm Querschnitte) sind über den Kaminfegermeister zu durchzuführen. erfahren, bzw. Einzelgenehmigungen sind vor Installa- tion des FERRO TURBO-SR Holzkessels beim Kamin- 6.1.2 Bitte beachten Sie das Merkblatt "Abstimmung Heiz- fegermeister einzuholen. kessel/Schornstein", herausgegeben von der Vereini- gung der Deutschen Zentralheizungswirtschaft. -
Seite 8: Rücklauftemperatur-Regelung
In geschlossenen Anlagen ist bei der Installation eines Heizkessels der mit festen Brenn stof fen beheizt wird, der Anbau einer thermisch arbeitenden Ablauf- sicherung (Überkochsicherung) Vorschrift! Der FERRO TURBO-SR ist mit einem Sicherheitswärme- tauscher ausgerüstet. Die Installation einer bauteile- geprüften thermischen Ablaufsicherung soll nach dargestelltem Schema erfolgen. -
Seite 9: Schaltplan Ferro Matic Regelzentrale C I
ßen. Es ist für einen störungsfreien Abfl uß zu sorgen; darum sollten Sie eine Lei tungs stär ke von 3/4" verlegen. Achtung: Bauseits zu installierende Sicherheitsarmaturen müssen einer Bauteileprüfung unterzogen sein und eine Bauteil- prüfnummer besitzen. 9. Schaltplan FERRO Matic Regelzentrale C I _________________________________________________________________________________________________________________... -
Seite 10: Stückholzkessel Mit Pufferspeicher, Brauchwasserbereitung Über Frischwassermodul
FH...(SR) mit Schaltfeld C1 10.1 Hydraulikschema: Stückholzkessel mit Pufferspeicher, Brauchwasserbereitung über Frischwassermodul - Optional weitere Pufferspeicher - Optional weitere Wärmeerzeuger (Öl/Gas, Kachelofen, Wärmepumpe) - Optional Solareinbindung 1 FERRO TURBO-SR FH 15 SR FH 22 SR FH 30 SR 2 Schaltfeld Rücklaufhochhaltungskit mit Thermoventil und RT 25.1... -
Seite 11: Stückholzkessel Mit Kombi-Pufferspeicher
FH...(SR) mit Schaltfeld C1 10.2 Hydraulikschema: Stückholzkessel mit Kombi-Pufferspeicher - Optional weitere Pufferspeicher - Optional weitere Wärmeerzeuger (Öl/Gas, Kachelofen, Wärmepumpe) - Optional Solareinbindung 1 FERRO TURBO-SR FH 15 SR FH 22 SR FH 30 SR 2 Schaltfeld Rücklaufhochhaltungskit mit Thermoventil und RT 25.1... -
Seite 12: Stückholzkessel Mit Pufferspeicher Und Separatem Brauchwasserspeicher
FH...(SR) mit Schaltfeld C1 10.3b) Hydraulikschema: Stückholzkessel mit Pufferspeicher und separatem Brauchwasserspeicher - Optional weitere Pufferspeicher - Optional weitere Wärmeerzeuger (Öl/Gas, Kachelofen, Wärmepumpe) - Optional Solareinbindung 1 FERRO TURBO-SR FH 15 SR FH 22 SR FH 30 SR 2 Schaltfeld Rücklaufhochhaltungskit mit Thermoventil und RT 25.1... -
Seite 13: Ersatzteile Für Fh15Sr - Fh 30Sr
FH...(SR) mit Schaltfeld C1 11. Ersatzteile für FH 15SR - FH 30SR: Brennkammer Abgasventilator Nr. 4 Pos. Bezeichnung Bestell-Nr. Pos. Bezeichnung Bestell-Nr. Brennraumeinsatz hinten FH 15-30SR 03010040 Kesselkörper Reinigungsöffnung 03010057 Füllraumtüre, komplett FH...SR 03010043 Gestänge - Schieber 03010059 Verschlußgriff Füllraumtür FH...SR 03010046 Verkleidung Füllraumtür FH 15SR 03010099... - Seite 14 FH...(SR) mit Schaltfeld C1 Übersicht der Bauteile in der Brennkammer Brennkammer FERRO TURBO FH 15SR Brennkammern FERRO TURBO-SR FH 22SR, FH 30SR Fülltür-Isolierstein: Bestell-Nr. 03010011 für FH 15-30SR oben Brennkammer-Türisolierung unten: Bestell-Nr. für FH 15-30SR 03010010 Brennkammertür-Isolierstein: Bestell-Nr. für FH 15-30SR unten 03010012 Ausschnitt vergrößert...
- Seite 15 FH...(SR) mit Schaltfeld C1 Ersatzteile für FERRO TURBO FH..SR 1) Brennraumeinsatz: Bestell-Nr. für FH 15SR / FH 22SR 03010014 für FH 30SR 03010015 2) Brennraumeinsatz hinten: Bestell-Nr. für FH 15SR - FH 30SR 03010040 1) Füllraumeinsatz: 2-teilig Bestell-Nr. für FH 15SR (zweiteilig) 03010026 für FH 22SR (zweiteilig)
-
Seite 16: Funktionsablauf
Wichtig: Bitte bei der Inbetriebnahme alle diese Funktio- 12. Funktionsablauf nen simulieren und kontrollieren!!! Der Ferro Turbo FH__SR_ Vergaserkessel wird durch das 13. Inbetriebnahme durch den Installateur der fach- Schaltfeld C I elegant optimiert, gesteuert und geregelt. gerecht montierten Anlage. -
Seite 17: Wichtige Hinweise Für Den Betreiber
FH...(SR) mit Schaltfeld C1 14. Wichtige Hinweise für den Betreiber -Bedienungsanleitung für den Betreiber- 14.7 Nur gut abgelagertes Buchen-, Eichen-, Obstbaum- 14.1 Der Holzkessel ist nur zur Verbrennung von Scheit- oder sonstiges Scheitholz mit max. 20% Feuchte oder Rundhölzern geeignet, keinesfalls für Müllver- lassen einen kontinuierlichen Betrieb, unter Voraus- brennung, wie Abfälle, Papier und Karton. -
Seite 18: Reinigung Des Kessels
FH...(SR) mit Schaltfeld C1 15. Bedienungshinweise für den Betreiber Um unnötige Rauchentwicklung zu vermeiden, sollte grundsätzlich erst dann Holz-Brennstoff neu nach- 15.1 Anheizen gelegt werden, wenn der Abbrand auf weniger als ein Drittel des Füllvolumens erfolgt ist. Es muß eine Hinweis: Grundglut von 5-10 cm Höhe vorhanden sein. -
Seite 19: Lufteinstellungen
FH...(SR) mit Schaltfeld C1 ACHTUNG: - Auf dem Kessel und in seiner Nähe dürfen keine brennbaren Ma te ria li en gelagert werden. - Bei Betrieb des Kessels darf nicht mit brennbaren Gasen und Dämpfen in der Um ge bung des Heizraumes gearbei- tett werden. -
Seite 20: Wartung
FH...(SR) mit Schaltfeld C1 17. Wartung 18. Hinweise zum Austausch des Rostes 17.1 Vor Beginn der Heizperiode, d. h. mindestens einmal Den alten, hitzebeständigen Rost entfernen (bei Bedarf mit jährlich, bei Warmwasser-Sommerbetrieb zweimal einem Hammer zerschlagen) und den Innenraum gründlich jährlich, sollte eine Wartung und Überprüfung von reinigen, insbesondere Teerreste und den alten Kitt im Be- einem Fachmann durchgeführt werden. - Seite 21 FH...(SR) mit Schaltfeld C1 Notizen: ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ _________________________________________________________________________________________________________________...
-
Seite 22: Übergabeprotokoll (Zweifach Ausgefertigt!)
Bitte nach erfolgter Reinigung den Kessel mindestens 1 Tag Betreiben. Dadurch wird erreicht, daß Feinstaub, gelöst bei der Reinigung, nicht zu einer Fehlmessung führt. Übergabe: Der FERRO TURBO-SR Holzvergaserkessel wurde am _____._____.______ an Herrn/Frau ________________________________________________ (Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt wurde. Auf die erforderlichen Wartungsarbeiten wurde hingewiesen, die Hinweise für den Betreiber, die Bedienung und Reinigung wurde durchgesprochen und erläutert. -
Seite 23: Garantiezusage (Zweifach Ausgefertigt!)
ßen lassen. Auf die ausführlichen Geschäfts- und Garantiebedingungen wird an dieser Stelle ausdrücklich hinge- wiesen. Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Darüber hinaus steht Ihnen die FERRO-Organisation zu Diensten. Vertrieb und Beratung in Ihrer Nähe: 1 FERRO-WÄRMETECHNIK GmbH... - Seite 24 Feinstaub, gelöst bei der Reinigung, nicht zu einer Fehlmessung führt. Übergabe: Der FERRO TURBO-SR Holzvergaserkessel wurde am _____._____.______ an Herrn/Frau ________________________________________________ (Betreiber) in ordnungsgemäßem Betriebszu- stand übergeben, wobei auch die Funktion der Anlage erklärt wurde. Auf die erforderlichen Wartungsarbeiten wurde hinge- wiesen, die Hinweise für den Betreiber, die Bedienung und Reinigung wurde durchgesprochen und erläutert.
- Seite 25 ßen lassen. Auf die ausführlichen Geschäfts- und Garantiebedingungen wird an dieser Stelle ausdrücklich hinge- wiesen. Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Darüber hinaus steht Ihnen die FERRO-Organisation zu Diensten. Vertrieb und Beratung in Ihrer Nähe: 1 FERRO-WÄRMETECHNIK GmbH...
