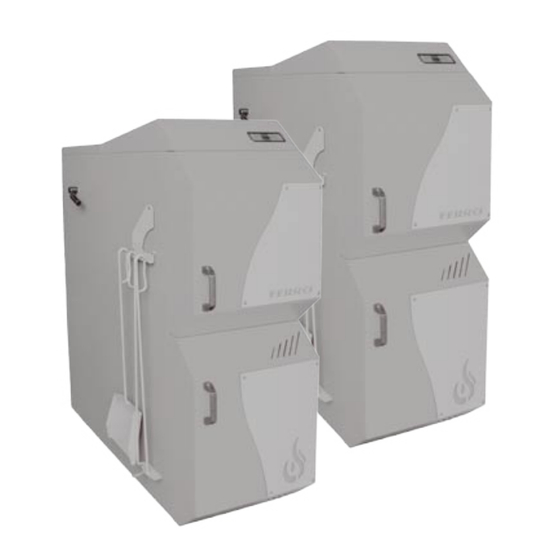

Installations- und Betriebsanleitung
Holz-Vergaserkessel mit Saugzuggebläse
Typ FH 20R und FH 32R
zur Verbrennung von Stückholz
Sehr geehrter Kunde,
Ihre Installationsfirma:
wir gratulieren Ihnen zum Erwerb Ihres FERRO
TURBO-R
®
Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
WÄRMETECHNIK GmbH
Am Kiefernschlag 1, 91126 Schwabach
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Ferro TURBO-R FH 30R
Inhaltszusammenfassung für Ferro TURBO-R FH 30R
- Seite 1 Typ FH 20R und FH 32R zur Verbrennung von Stückholz Sehr geehrter Kunde, Ihre Installationsfirma: wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO-R ® Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten...
-
Seite 2: Inhaltsverzeichnis
17. Hinweise zum Austausch des Rostes ................. 18 18. Wassersystem ....................... 18 19. Warnmeldungen, Störungen, Fehlfunktionen.............. 19-20 21. Übergabeprotokoll (zweifach ausgefertigt!)..............22 - 22. Garantiezusage (zweifach ausgefertigt!)..............(Anmerkung: das zweite Exemplar des Übergabeprotokolls, ist herauszutrennen und vollständig ausge- füllt an FERRO zu senden) 20100827... -
Seite 3: Weitere Technische Angaben
1. Typenübersicht und Abmessungen Leistungs- Abgasmassen- Abgastem- mittlerer CO-Gehalt** Staub im Zug- Nutzungs- Wasser- Gewicht bereich strom bei peratur bei Abgas** bedarf grad inhalt Nenn-Wärme- Nenn-Wärme- Gehalt leitung leistung [kW]* [kg/h] [°C] [mg/m³] [mg/m³] [Pa] [ltr.] [kg] FH 20R 10,0 - 20,0 <160 12,7 <250... -
Seite 4: Holz Als Rohstoff Zur Verbrennung
12-25% unvollständig verbrannte Gase, der Heizkessel "qualmt", es bilden sich Teerablagerungen. Aschegehalt: 0,2-0,8% Bei FERRO TURBO Spezialheizkesseln kann die Verbrenn- ungsluft sowohl Primär-, wie auch als Sekundärluft eingestellt Heizwert Hu werden. Die Verbrennungsluftmenge wird über ein drehzahl- kWh/kg Brennstoff ~ 4,8 geregeltes Saugzuggebläse geregelt. -
Seite 5: Installationshinweise
4. Installationshinweise 4.4 Aufstellung/Ausrüstung 4.1 Verwendungsmöglichkeit 4.4.1 FERRO TURBO Heißwassererzeuger können in Hei- zungsanlagen alleine oder mit einem anderen Heiß- Heizkessel der Type FERRO TURBO sind Warm- wassererzeuger integriert werden. wassererzeuger mit einer höchstzulässigen Vorlauf- temperatur von 80°C, für den Einbau in Heizungsanlagen 4.4.2 Bei geschlossenen Anlagen nach DIN 4751.2 ist ein... -
Seite 6: Kesselmontage
Der Kessel ist fertig vorverdrahtet. Die Anschlüsse für die Kesskreispumpe und das Rücklauf-Mischventil sind mittels Eurostecker vorbereitet. Die Stromzuleitung ist enthalten und vorverdrahtet. Die Spannungsversorgung für einen FERRO MATIC Heizungsregler ist steckerfertig vorverdrahtet. (An- schlußkit für Regler erforderlich) Der Rauchgasfühler wird in die mitgelieferte Halterung eingeschoben und justiert. -
Seite 7: Thermische Ablaufsicherung
6.2.5 Die örtlich gültigen Kaminanforderungen (Höhen und Querschnitte) sind über den Kaminfegermeister zu er- fahren, bzw. Einzelgenehmigungen sind vor Installation des FERRO TURBO-R Holzkessels beim Kaminfeger- meister einzuholen. 6.2.6 Für den sicheren Heizbetrieb ist ein Zugbegrenzer, eingestellt auf 15Pa, zu installieren. -
Seite 8: Kesselseitiger Rücklauffühler Ist Vormontiert
Kesselanschlussschema T1 = Kesselvorlauffühler T3 = Rücklauffühler T4 = Speicherfühler (am Masterspeicher unten zu positionieren) vom Kessel - Vorlauf Heizung Kessel Die Rücklauftemperaturregelung über ein 3-Wege- Mischventil mit elektischem Stellmotor. 8.2.1 Anschlüsse und richtige Einbaulage des 3-Wege-Misch- ventiles beachten. Auf-Zu-Drehrichtung des Stellmoto- res beachten - gegebenenfalls ändern. -
Seite 9: Kesselanschlussschema / Rücklaufhochhaltung
8.2 Hydraulikschema: Stückholzkessel mit Pufferspeicher, Brauchwasserbereitung über Frischwassermodul -Optional zweiter oder weitere Pufferspeicher -Optional weitere Wärmeerzeuger (Öl/Gas, Kachelofen, Wärmepumpe) -Optional Solareinbindung 20100827... -
Seite 10: Schaltplan
9. Schaltplan der Kesselseitigen Grundverdrahtung 20100827... -
Seite 11: Funktionsbeschreibung Der Tasten
10.3 Kessel - AUS - Zustandsanzeige 10. Kesselsteuerung ACHTUNG: Um einen reibungslosen Betrieb zu gewährleisten muss die Erstinbetriebnahme durch eine autorisierten Hei- zungsbaufachfirma erfolgen! Andernfalls entfältt jegliche Garantie! 10.4 Starten - und Stoppen des Kessels Zum starten des Kessels drücken Sie die Taste 1 für ca. -
Seite 12: Anzeigen Der Infozeile
10.6 Anzeigen der Infozeile Die nachstehenden Informationen können durch drü- cken der Tasten (+) und (-) abgefragt werd Nach erfolgter Einstellung wird durch drücken der SET-Taste ò die Stunde gespeichert und man gelangt ins Minutenme- nü. Mit den Tasten + und - die Minuten einstellen. -
Seite 13: Für Den Fachmann
10.9 FÜR DEN FACHMANN EINSTELLUNGEN DÜRFEN AUSSCHLIESSLICH DURCH DEN GESCHULTEN HEIZUNGSFACHMANN ODER AUF ANWEISUNG VON FERRO VORGENOMMEN WERDEN! Fühler ( PT 100) Bereich Kesselfühler °C -50-150 Abgasfühler °C -50-300 Rücklauffühler °C -50-150 Speicherfühler unten °C -50-150 Basiseinstellung Einstellung / Datum... -
Seite 14: Funktionsablauf
Wichtig: Bitte bei der Inbetriebnahme alle diese Funktio- 11. Genereller Funktionsablauf nen simulieren und kontrollieren!!! Der Ferro Turbo FH_R Vergaserkessel wird durch das 12. Inbetriebnahme durch den Installateur der integrierte Schaltfeld optimiert, gesteuert und geregelt. fachgerecht montierten Anlage. Das Startprogramm beginnt durch 5sek Drücken der 12.1 Heizungssystem wasserseitig füllen, Anlage auf... -
Seite 15: Wichtige Hinweise Für Den Betreiber
13. Wichtige Hinweise für den Betreiber 13.9 Brennstoff-Durchmesser: -Bedienungsanleitung für den Betreiber- ab einem Durchmesser von ca. 14 cm sollte das Holz einmal gespaltet werden, ab ca. 20 cm sollte das 13.1 Der Holzkessel ist nur zur Verbrennung von Scheit- Holz dreimal gespaltet werden. -
Seite 16: Bedienungshinweise Für Den Betreiber
14. Bedienungshinweise für den Betreiber 14.1 Anheizen 14.1.5 Durch die mittlere Tür auf den feuerbeständigen Rost eine Lage auf ca. 45cm gekürztes Holz einlegen und Hinweis: bis zur Rückwand durchschieben. Beim erstmaligen Aufheizen kommt es zum Kondensieren und evtl. zum Auslaufen des Kondensats - es handelt sich 14.1.6 Den Kessel über die obere Tür mit Holz in voller um keinen Mangel. -
Seite 17: Nachlegen Von Brennstoff
14.3 Reinigung des Kessels 14.2 Nachlegen von Brennstoff: Generelle Hinweise ACHTUNG: Der Kessel ist regelmäßig und gründlich zu reinigen. Die Kesseloberflächen können heiß sein! Die Asche, die sich im Laderaum mit den Kondensaten Verbrennungsgefahr!! und Teeren festgesetzt hat vermindert beträchtlich die Lebensdauer der keramischen Teile und es kann zu 14.2.1 Die Nachschürtaste 5 sekunden drücken bis im Dis- Beschädigungen des ganzen Kessels kommen. -
Seite 18: Wartung
16. Wartung 17. Hinweise zum Austausch des Rostes 16.1 Vor Beginn der Heizperiode, d. h. mindestens einmal Den alten, hitzebeständigen Rost entfernen (bei Bedarf mit jährlich, bei Warmwasser-Sommerbetrieb zweimal einem Hammer zerschlagen) und den Innenraum gründlich jährlich, muss eine Wartung und Überprüfung von reinigen, insbesondere Teerreste und den alten Kitt im Be- einem Fachmann durchgeführt werden. -
Seite 19: Warnmeldungen, Störungen, Fehlfunktionen
Warnmeldungen, Störungen, Fehlfunktionen 19.2 Temperatur - Störmeldungen 19.2.1 Kesselwasserübertemperatur Wenn die Kesselwassertemperatur den eingestellten Überlassen Sie Arbeiten die eines Werkzeugs be- Wert überschreitet (80°C) erscheint nachfolgende dürfen grundsätzlich Ihrer Servicefirma um selbst Anzeige Verletzungen bzw. Beschädigungen des Kessel- systems zu vermeiden! 19.1 Warnmeldungen am Display 19.1.1 Warnmeldung Fehlanzündung + ACHTUNG + GEFAHR +... -
Seite 20: Sonstige Störungen
19.2.3 max. Abgastemperatur überschritten 19.2.5 max. Abgastemperatur überschritten Wenn die max. Abgastemperatur überschritten wird, Wenn die max. Abgastemperatur überschritten wird, erscheint ebenfalls die Anzeige (MAX) im Display erscheint ebenfalls die Anzeige (MAX) im Display jedoch ist die Kesseltemperatur unter dem maximalen jedoch ist die Kesseltemperatur unter dem maximalen Wert. - Seite 21 20. Ersatzteile für FH 20R - FH 32R: Kesselkörper FH 20R 03060000 Abgaswirbulatoren FH 32R (Stück) 03060135 Kesselkörper FH 32R 03060005 Stellmotor der Luftregelung 03060140 Obere Tür, komplett FH...R 03060010 Gestänge zu Stellmotor 03060145 Dichtschnur obere Tür, FH...R 03060015 Wärmetauscher Entlastungsregister 03060150 Türisolierung, Einsatz, obere Tür FH...R 03060020...
- Seite 22 Notizen: ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ ___________________________________________________________________________________________ 20100827...
- Seite 23 Bitte nach erfolgter Reinigung den Kessel mindestens 1 Tag Betreiben. Dadurch wird erreicht, daß Feinstaub, gelöst bei der Reinigung, nicht zu einer Fehlmessung führt. Übergabe: Der FERRO TURBO-R Holzvergaserkessel wurde am _____._____.______ an Herrn/Frau ________________________________________________ (Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt wurde. Auf die erforderlichen Wartungsarbeiten wurde hingewiesen, die Hinweise für den Betreiber, die Bedienung und Reinigung wurde durchgesprochen und erläutert.
-
