10.5. Technische Daten

Versorgungsspannung
Ausgänge

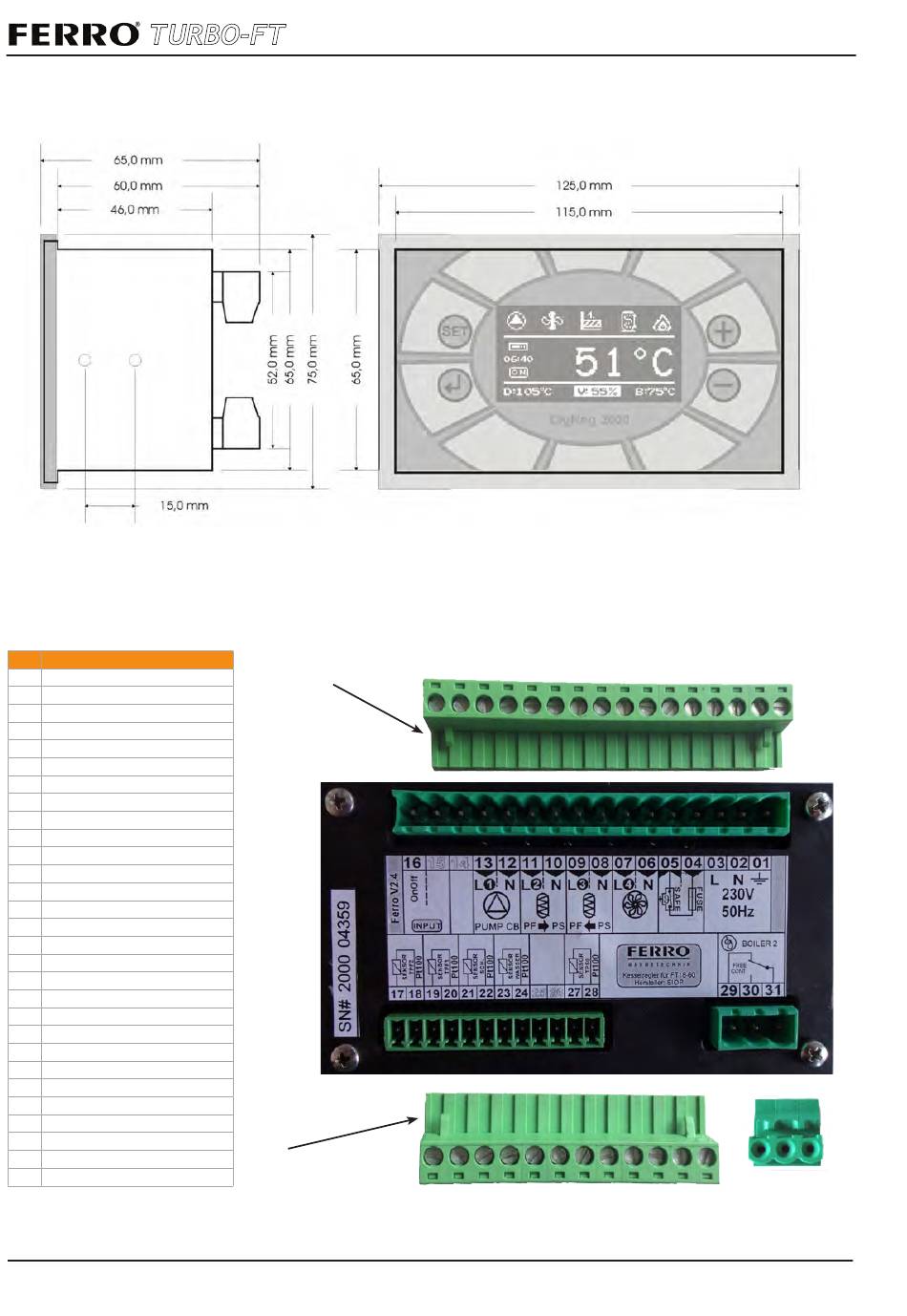

Regler - Rückseite
Nr. Zuleitung
1 Erdung
2 Nullleiter
3 Phase
4 Sicherung
5 Sicherheitstemperaturbegrenzer
6 Saugzuggebläse-Nullleiter
7 Saugzuggebläse-Phase
8 Rückladepumpe-Nullleiter
9 Rückladepumpe-Phase
10 Vorladepumpe-Nulleiter
11 Vorladepumpe-Phase
12 Kesselkreispumpe-Nullleiter
13 Kesselkreispumpe-Phase
14
15
16 Schalter-ein-aus
17 TPF2 Fühler Puffer-Master
18 TPF2 Fühler Puffer-Master
19 TPF1 Fühler Puffer-Master Mitte
20 TPF1 Fühler Puffer-Master Mitte
21 Rauchgas Fühler
22 Rauchgas Fühler
23 Kesselfühler
24 Kesselfühler
27 TPS0 Fühler Puffer Slave
28 TPS0 Fühler Puffer Slave
29 Potentialfreie Kontakt 2. Kessel
30 Potentialfreie Kontakt 2. Kessel
31 Potentialfreie Kontakt 2. Kessel
14
230V/50Hz
5xTriac 230V/50Hz
Klemmleiste 230 V
Klemmleiste Nieder-
spannung - (Fühler)
Technische Änderungen, die dem Fortschritt dienen, vorbehalten
Eingänge 2x230V/50Hz
Sensoren 4xPT 100 2m Silikon (-20°C - 180°C)
1x PT100 2m Silikon (-20°C - 250°C)
