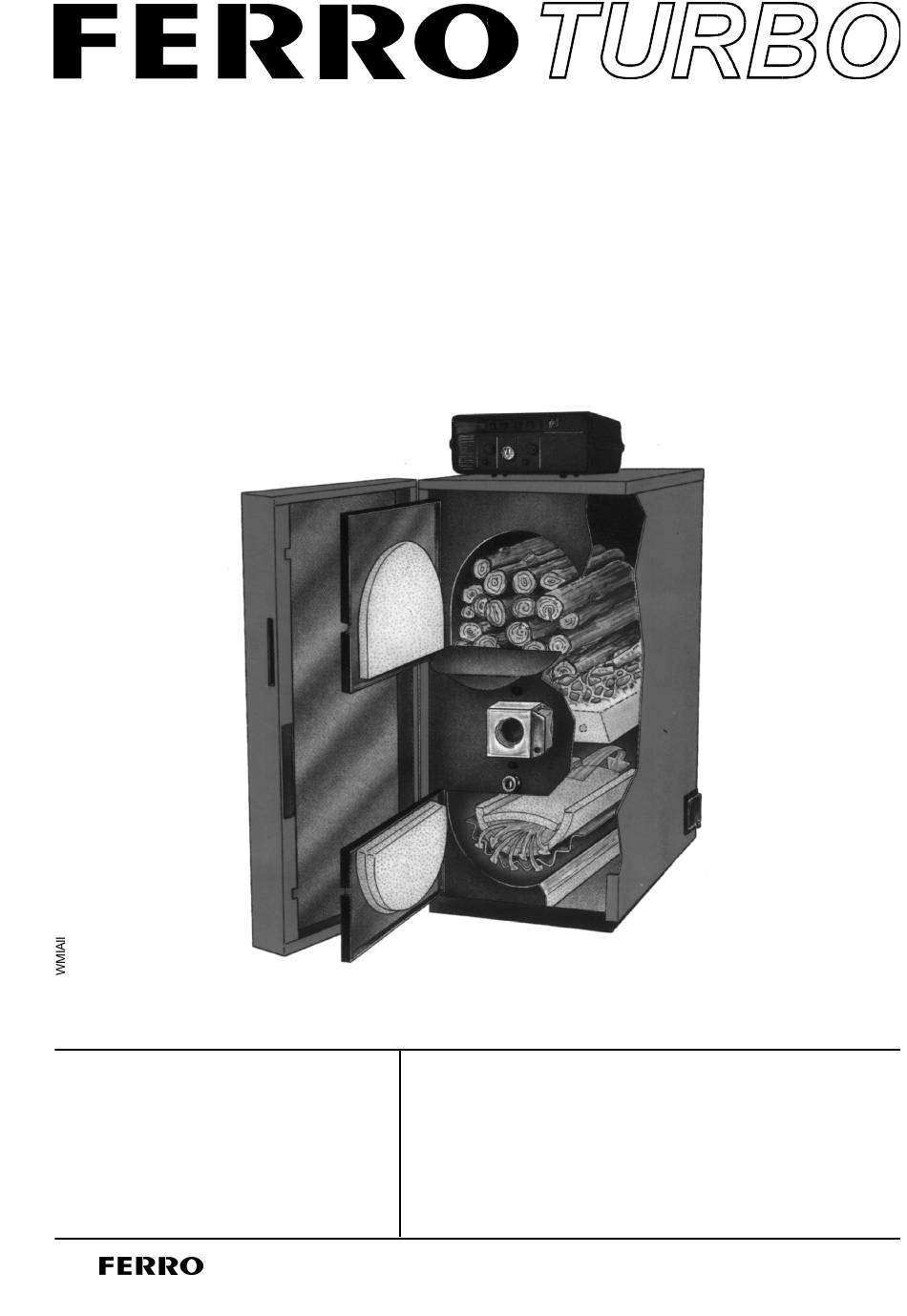

Installations- und Betriebsanleitung

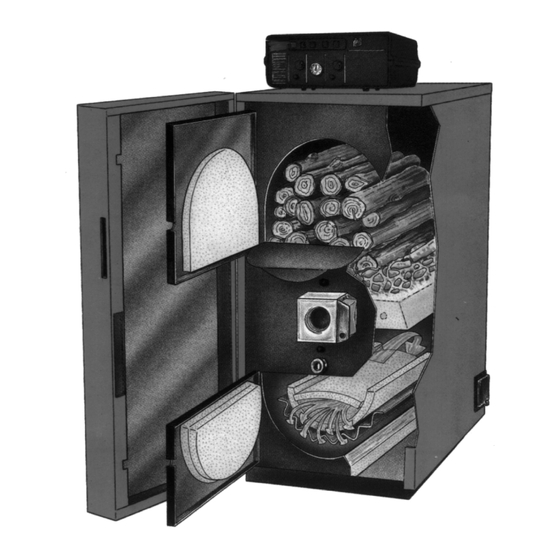

Holz-Vergaserkessel mit Saugzuggebläse
Typ FHRV 29 S bis FHRV 83 S
16 bis 83 kW
zur Verbrennung von Stückholz
Ihre Installationsfirma:
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO
Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
WÄRMETECHNIK GmbH & Co. KG
Am Kiefernschlag 1, 91126 Schwabach

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ferro Turbo FHRV 29 S

  • Seite 1 16 bis 83 kW zur Verbrennung von Stückholz Ihre Installationsfirma: Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfirma ausführen zu lassen.
  • Seite 2: Inhaltsverzeichnis

    FHRV..S mit Saugzuggebläse INHALTSÜBERSICHT Index Seite Technische Daten Typenübersicht und Abmessungen ............1 ....3 Elektrischer Schalt-und Anschlußplan ..........9 ....13 Kesselteile/Ersatzteilliste ..............18 ....18 Vorschriften und Richtlinien Vorschriften, Richtlinien und Grenzwerte ..........3 ....5 Installation Geräteaufbau - Bauteilenachweis ............3 ....5 Kesselanlieferung und Lieferumfang ............
  • Seite 3: Typenübersicht Und Abmessungen

    1100 1350 FHRV83S 0,058 1400 1350 2. Funktionsbeschreibung Schaltfeld , zur Ansteuerung eines FERRO TURBO FHRV__S, mit potentialfreiem Ausgangskontakt für die wahlweise Ansteuerung eines zweiten Wärmeerzeugers. 1 Hauptschalter mit Betriebsleuchte 2 Pumpe Heizung 3 Gebläse 4 Holz/Holz-Öl 5 Starttaste 6 Einbauplatz für FERRO MATIC Regler...
  • Seite 4 Rund-holz. Verbrennt Holz mit zu geringem Sauerstoffanteil, bilden sich unvollständig verbrannte Gase, der Heizkessel Wassergehalt: 12-25% "qualmt", es bilden sich Teerablagerungen. Bei FERRO TURBO Spezialheizkesseln kann die Verbrenn- Aschgehalt: 0,2-0,8% ungsluft sowohl Primär-, wie auch als Sekundärluft einge- stellt werden. Beim Abschalten des Heizkessels wird die Heizwert Hu Luftzufuhr fast vollkommen gedrosselt, so daß...
  • Seite 5: Installations-Und Betriebshinweise

    §12 Abs. 4 der DampfkV unter Verwendung des entspre- chenden Vordruckes, der zuständigen Behörde anzuzeigen. 3.1 Verwendungsmöglichkeit 3.4 Aufstellung/Ausrüstung Heißwassererzeuger der Type FERRO TURBO sind Warm- wassererzeuger mit einer höchstzulässigen Vorlauftempera- 3.4.1 FERRO TURBO Heißwassererzeuger können in Hei- tur von 95°C, für den Einbau in Heizungsanlagen nach DIN zungsanlagen alleine oder mit einem anderen Heiß-...
  • Seite 6: Kesselanlieferung Und Lieferumfang

    FHRV..S mit Saugzuggebläse 3.6 Empfohlene Mindestabstände im Heizraum: bereitstellen. Diese besteht aus 13 Blechteilen und der Kesselisolation. Obere frontseitige Fülltüre und untere Brennraumtür öffnen und eingelagerte Teile entnehmen. Kesseliso- lation gleichseitig über den Kesselkörper legen, über- lappen und befestigen. Auf die Gewinde der Türverschlüße die isolierten Drehgriffe aufschrauben.
  • Seite 7: Bei Einem Anschluß Von Zwei Heizkesseln

    5.2.4 Der mindest Kaminquerschnitt soll im Regelfall 18 x 18 cm oder 18 cm im Durchschnitt betragen. Sind geringe- re Kaminquerschnitte vorhanden, ist die Genehmigung des Kaminfegermeisters vor Installation des FERRO TURBO einzuholen. 5.3 Frischluftbedarf 5.3.1 Bei der Verbrennung der Brennstoffe wird der Sauer- stoff benötigt, welcher sich zu ca.
  • Seite 8: Rücklauftemperatur-Regelung

    Abfluß zu verlegen, um Verbrühungen auszu- schließen. Es ist für einen störungsfreien Abfluß zu sorgen; darum sollten Sie eine Leitungsstärke von 3/4" Anmerkung: verlegen. Für den Betrieb unserer FERRO TURBO FHRV-S Holz-Vergaser-Kessel ist der Einbau eines Pufferspeichers Achtung: erforderlich. (Beachte bitte Katalog-Register "Speicher") Bauseits zu installierende Sicherheitsarmaturen müssen...
  • Seite 9: Hydraulik

    B4 Thermostat Puffer TR 30-90° C TR 30-90° C TR 30-90° C Ferro Cell DUO 300/MONO 250 DUO 300/MONO 250 DUO 300/MONO 250 Ferro Matic z.B. 40 BUM(UM)L 40 BUM(UM)L 40 BUM(UM)L Membran-Druckausdehnungsgefäß Gesamtwasserinhalt der Anlage x 0,083 (1 bar) Sicherheitsventil R 1/2"...
  • Seite 10 UNO 850/200D UNO 850/200D 25 l pro kW B4 Thermostat Puffer TR 30-90° C TR 30-90° C TR 30-90° C Ferro Matic z.B. 40 BUM(UM)L 40 BUM(UM)L 40 BUM(UM)L Membran-Druckausdehnungsgefäß Gesamtwasserinhalt der Anlage x 0,083 (1 bar) Sicherheitsventil R 1/2"...
  • Seite 11 M5 Speicherpumpe UPS 25/40-3 UPS 25/40-3 UPS 25/40-3 Bx Pufferthermostat** Eine Regelung Ferro-Matic ist Grundsätzlich erforderlich (eine Parallelladung ist zur programmieren) Der Pufferthermostat ist in Reihe zur Ladepumpe zu schalten und min. 5 K höhe einzustellen als die Speichertemperatur WMIAII...
  • Seite 12 Überströmventil R 1" 0,5-1m R 1" 0,5-1m R 1 1/4" 0,5-1m Pufferspeicher UNO 850/200D UNO 850/200D 25l pro kW Ferro Matic z.B. 40 UM(UM) 40 UM(UM) 40 UM(UM) Membran-Druckausdehnungsgefäß Gesamtwasserinhalt der Anlage x 0,083 (1 bar) Sicherheitsventil R 1/2" R 1/2"...
  • Seite 13: Elektrischer Schalt-Und Anschlußplan

    FHRV..S mit Saugzuggebläse 9. Elektrischer Schaltplan für Schaltfeld FHRV..S: WMIAII...
  • Seite 14: Gerätefunktion

    FHRV..S mit Saugzuggebläse Sofern der Brennstoffwahlschalter nicht auf Holz 10.Funktionsablauf: sondern auf Automatik gestellt ist, wird beim Abschal- ten gemäß "F" der Öl-/Gasbrenner freigegeben, sofern 10.1 Reiner Holzbetrieb: keine Energie mehr im Puffer ist. (Zeitverzögerung durch Ölvorwärmung beachten !) Kessel über den Hauptschalter einschalten, die grüne Kontrolleuchte brennt.
  • Seite 15: Einstellung Der Verbrennungsluft

    Wir übernehmen keine Kosten, die durch die Nicht- begünstigt. beachtung unserer Hinweise entstehen. Nur die genaue Beachtung unserer Installations- und Be- 12.8 Steckerfertige FERRO Matic-Regelzentralen können triebsanweisung gewährleistet eine einwandfreie Funktion direkt im Schaltfeld eingebaut werden. und störungsfreien Betrieb. 12.9 Der auf ca. 60°C eingestellte Minimalthermostat ver- hindert, daß...
  • Seite 16: Wichtige Hinweise Für Den Betreiber

    FHRV..S mit Saugzuggebläse Wichtige Hinweise für den Betreiber 14.2 Lufteinstellung FHRV 61-83 S -Inbetriebnahme durch den Betreiber- Grobeinstellung der Luftklappe (vom Belimo-Motor 13.1 Heizungssystem wasserseitig füllen, Anlage auf rich- Schutzdeckel entfernen) tigen Wasserstand überprüfen. Heizungsanlage sorg- Oberes Gebläse (Primärluft) fältig entlüften. Minimaleinstellung: Motorzeiger auf den zweiten , rechten Teilstrich zeigend.
  • Seite 17: Wassersystem

    FHRV..S mit Saugzuggebläse 15.4 Die Heizgaszüge in der Brennkammer sind je nach 15.14 Vor Inbetriebnahme des Kessels ist die gesamte Ab- Verschmutzung bei Normalbetrieb mindestens einmal gasanlage, einschließlich Schornstein, auf einwand wöchentlich mit einer vorhandenen Spezialbürste zu freien, funktionsgerechten Zustand zu überprüfen. reinigen.
  • Seite 18: Kesselteile/Ersatzteilliste

    FHRV..S mit Saugzuggebläse 18. Ersatzteilliste FERRO TURBO FHRV..S Kesselkörper 1c Pos.: Bestell-Nr. Bezeichnung: Pos.: Bestell-Nr. Bezeichnung 03997189 Fülltüre FHRV 29 S 03998072 Schauglas Brennraum 03997190 Fülltüre FHRV 40/49 S 03998073 Dichtung für Schauglas 03997191 Fülltüre FHRV 61/83 S 03998075 Stellschraube "Sekundärluft"...
  • Seite 19 FHRV..S mit Saugzuggebläse Reinigung und Wartung des FERRO TURBO FHS-RV..S und FHM-RV..S Holz-Vergaserkessels Anheizen Einbauanleitung: In den Trocken-/Vergaserraum kleingespaltenes Holz, ca. Brenner einsetzen: 5 - 8 cm hoch, einlegen, Karton zerkleinern, Zeitungspapier auflegen und anzünden. a) Paßvlies (1) einlegen Nach ca. 1 - 3 Minuten nur soviel Holz nachlegen, wie b) Ausgleichsvlies lang (2) einlegen momentan benötigt wird.
  • Seite 20 FHRV..S mit Saugzuggebläse WMIAII...
  • Seite 21 FHRV..S mit Saugzuggebläse Reinigung und Wartung des FERRO TURBO FHS-RV..S und FHM-RV..S Holz-Vergaserkessels Anheizen Einbauanleitung: In den Trocken-/Vergaserraum kleingespaltenes Holz, ca. Brenner einsetzen: 5 - 8 cm hoch, einlegen, Karton zerkleinern, Zeitungspapier auflegen und anzünden. a) Paßvlies (1) einlegen Nach ca. 1 - 3 Minuten nur soviel Holz nachlegen, wie b) Ausgleichsvlies lang (2) einlegen momentan benötigt wird.
  • Seite 22 FHRV..S mit Saugzuggebläse WMIAII...
  • Seite 23: Übergabe (Zweifach Ausgefertigt!)

    FHRV..S mit Saugzuggebläse Übergabe: Der FERRO TURBO Holz-Vergaserkessel FHRV______S ,Nr.______________wurde am ____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erst-Inbetriebnahme:___.___._______. Einstelldaten: Kessel: FERRO TURBO;...
  • Seite 24 Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Vertrieb und Beratung in Ihrer Nähe: 1 FERRO-WÄRMETECHNIK GmbH & Co KG Am Kiefernschlag 1 91126 Schwabach Tel. 09122/9866-0 Fax 09122/9866-33 2 FERRO-WÄRMETECHNIK GmbH...
  • Seite 25 FHRV..S mit Saugzuggebläse Übergabe: Der FERRO TURBO Holz-Vergaserkessel FHRV______S ,Nr.______________wurde am ____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erst-Inbetriebnahme:___.___._______. Einstelldaten: Kessel: FERRO TURBO;...
  • Seite 26 Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Vertrieb und Beratung in Ihrer Nähe: 1 FERRO-WÄRMETECHNIK GmbH & Co KG Am Kiefernschlag 1 91126 Schwabach Tel. 09122/9866-0 Fax 09122/9866-33 2 FERRO-WÄRMETECHNIK GmbH...
