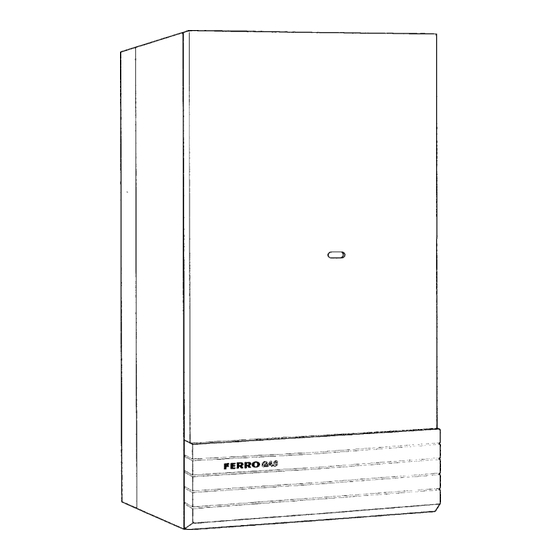

Installations-/ Betriebs- und Bedienungsanleitung
Brennwert-Kombiwasserheizer mit geschlossener
Verbrennungsammer und mechanischer Abgasführung
UVW 24 KMB
24 kW - für Erdgas
Sehr geehrter Kunde,
Ihre Installationsfirma:
wir gratulieren Ihnen zum Erwerb Ihres FERRO GAS
Heizgerätes UVW 24 KMB. Sie haben eine gute Wahl
getroffen!
Wir bitten Sie, die anliegenden Informationen zu beach-
ten und insbesondere die erforderlichen jährlichen
Wartungsarbeiten durch eine zugelassene Fachfirma
ausführen zu lassen.
WÄRMETECHNIK GmbH & Co. KG
Am Kiefernschlag 1, 91126 Schwabach
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ferro UVW 24 KMB
Inhaltszusammenfassung für Ferro UVW 24 KMB
- Seite 1 24 kW - für Erdgas Sehr geehrter Kunde, Ihre Installationsfirma: wir gratulieren Ihnen zum Erwerb Ihres FERRO GAS Heizgerätes UVW 24 KMB. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beach- ten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfirma ausführen zu lassen.
-
Seite 2: Inhaltsverzeichnis
UVW24KMB Beschreibung / Installations- und Betriebsanleitung FERRO GAS Brennwert-Kombi-Wasserheizer UVW 24 KMB Inhaltsverzeichnis Kap. Seite Kap. Seite - Inhaltsverzeichnis Anschluß an die Abgasanlage - Hauptabmessungen Verwendung von Luft/Abgas-Zubehör - Schematischer Aufbau Anschlußvarianten und Dimensionen - Übersicht Bauteile und Baugruppen Montagehinweise - Förderhöhe und hydraulischer... -
Seite 3: Hauptabmessungen
UVW24KMB Hauptabmessungen Vorderansicht Anschlüsse WEINNN... -
Seite 4: Schematischer Aufbau
UVW24KMB Schematischer Aufbau WEINNN... -
Seite 5: Bauteile Und Baugruppen
UVW24KMB Bauteile und Baugruppen Gasdruckregleraufsatz Befestigungspunkt Meßstutzen Anschlußdruck Abdichtung Verbrennungskammer Temperaturwächter Schaltfeld Frostschutzthermostat Gasanschlußrohr Entlüftung Heizkreis am Wärmetauscher Warmwasseraustritt Vorlauftemperaturfühler Kaltwassereintritt Ausdehnungsgefäß Anschluß Heizungsvorlauf Betriebsschalter Anschluß Heizungsrücklauf Vorlauftemperaturregler Heizung Entleerungspunkt Warmwasser Thermomanometer Sicherheitsventil Heizkreis Schaltkasten mit Hauptplatine Ventilator Unterdruck-Ausgleichsleitung Verbrennungskammer Elektroanschlußkasten, Anschlußklemmen Brennerkassette Netz 230 V und Raumthermostat 24 V... - Seite 6 UVW24KMB Daten Heizwasserseite Kombi - Wasserheizer Druckverlust Heizwasserkreis im Gerät UPS 25/60 Grundfos 1 2 3 = Förderhöhe m Ws Drehzahlen Umwälzpumpe UPS 25/50 Grundfos 0 , 5 1 , 0 1 , 5 2 , 0 Wassermenge m Option: Extra -Ausdehnungsgefäß...
-
Seite 7: Brauchwassertemperatur In Abhängigkeit Der Kaltwassertemperatur Und -Menge
UVW24KMB Daten Brauchwasserseite Kombi-Wasserheizer 4 , 0 3 , 8 3 , 6 3 , 4 3 , 2 Druckverlust 3 , 0 Brauchwasserkreis 2 , 8 2 , 6 C = mit Durchfluß- 2 , 4 begrenzer 7,5 l/min 2 , 2 (werkseitig eingebaut) 2 , 0... -
Seite 8: Technische Daten
UVW24KMB Technische Daten Leistung / Belastung [kW]: Leistung Leistung Belastung 50/30°C 80/60°C B rauchwaserbetrieb Maximaleinstellung 24,0 24,2 22,6 Regelbereich (Modulation) 10,7 - 24,0 10,4 - 24,2 9,7 - 22,6 Heizbetrieb Einstellbereich 17,0 - 24,0 16,8 - 24,2 16,0 - 22,6 Regelbereich (Modulation) 10,7 - 24,0 10,4 - 24,2... -
Seite 9: Der Brennwert-Kombiwasserheizer Ferro Gas
"Aus"/"Brauchwasserbetrieb"/"Heiz- und Brauch- Der Brennwert-Kombiwasserheizer FERRO GAS wasserbetrieb"/"Testbetrieb Brauchwasser". UVW 24 KMB ist ein Heizgerät des Typs C für Mittels zweier Potentiometer können die Vorlauf- gasförmige Brennstoffe nach EN 483 bzw. EN 677 temperatur Heizung zwischen 35 und 85 °C und mit geschlossener Verbrennungskammer. -
Seite 10: Wirkungsweise/Funktion
UVW24KMB Der gut zugängliche Kombi-Wärmetauscher Parallel wird die elektrische Zündung bis zur besteht aus einem robusten Kupfer-Lamellenblock Flammenausbildung gestartet. Die Ionisations- - im Niedertemperaturbereich gesamtfeuerungs- überwachung meldet das Zustandekommen einer seitig hochwertig korrosionsgeschützt und auf einer Flamme an den Feuerungsautomaten oder blok- stabilen, allseits gut isolierten Brennkammer mon- kiert die Gaszufuhr über eine Störabschaltung, tiert. -
Seite 11: Vorschriften Und Richtlinien
Für die Elektroanschlüsse und Prüfungen gelten die einschlägigen VDE-Vorschriften, insbesondere Vorschriften und Richtlinien - VDE 0100 - VDE 0700. Installation und Inbetriebnahme des FERRO GAS Darüberhinaus sind die örtlichen EVU-Vorschriften Brennwert-Kombiwasserheizers UVW 24 KMB zu beachten. dürfen nur durch zugelassene Fachfirmen nach... -
Seite 12: Montagehinweise Für Die Installation
Der Geräteaufbau auf die mittels Montagescha- blone vorgerichteten Anschlüsse, die Gerätebe- Installation festigung und insbesondere die Leitungsverbin- dungen sind fachgerecht herzustellen und an- FERRO GAS Brennwert-Kombiwasserheizer schließend einer vorgeschriebenen Druckprüfung werden mit komplett montierter Verkleidung in zu unterziehen. stabiler Einwegverpackung angeliefert. -
Seite 13: Anschluß An Die Abgasanlage
(Dachneigung 25 - 50°) Für den Anschluß des FERRO GAS Kombiwasser- Universal-Pfanne (1) fachgerecht eindecken. Die heizers UVW 24 KMB an eine Abgasanlage dürfen Pfannengröße entspricht einem Dachziegel und nur die Formstücke eines vom Hersteller benann- somit 3/4-Breite eines Dachsteines. -
Seite 14: Verzogene Luft/Abgasleitung
UVW24KMB Abmessungen waagerechte Luft/Abgas-Führung Luft/Abgas-Bogen 90° Durchmesser 130 mm Durchmesser min. 130 mm * Höhenmaß 190: ohne L/A-Rohr mit Meßstutzen Höhenmaß 260: mit L/A-Rohr mit Meßstutzen Verzogene Luft/Abgasleitung Beispiele: (alle Angaben in mm) Montageanleitung Doppelrohrsystem 80/125 Abgasführung Senkrecht Dachdurchführung (1) nach Montageanleitung einbauen. Berechnung Versatz A und C durch Einbau Doppelrohrverlängerung wie folgt ablängen: 2x 45°- Bögen und evtl. - Seite 15 UVW24KMB Varianten der Luft / Abgasführung 80/125 auf 80 80/125 Abgasleitung 80 in hinterlüftetem Schacht, konzentrischer Schachtanschluß mit L/A- Rohr 80/125 Bei einem Schachtdurchmesser > 160 mm, vergrößert Senkrechte Schrägdachdurchführung sich die max. Länge des Abgasrohres im Schacht auf mit konzentrischem L/A- Rohr 80/125 das 1,6-fache 80/125 80/125...
-
Seite 16: Elektroinstallationen
UVW24KMB Elektroinstallation Inbetriebnahme Die Geräte sind vollständig verdrahtet und für die Wartungshähne öffnen, Abdeckkappe vom automa- Stromversorgung mit 230 V / 50 Hz vorbereitet. tischen Entlüftungsventil lösen (rechte Geräteseite, Die Raumthermostataufschaltung (24V) und der unten). Heizungssystem wasserseitig füllen, Anschluß des Außenfühlers für die witterungs- Anlage auf richtigen Wasserstand (min. -
Seite 17: Auf Dem Elektrisch Modulierenden Gasdruckregler
UVW24KMB Der Abgasventilator und die Heizungsumwälz- 7.7.2 Einstellung Max.Leistung Heizung: pumpe starten. Die elektrische Zündanlage tritt in (ist unabhängig von max.Leistung Brauchwasser) Funktion und das Hauptgasmagnetventil öff- net zunächst in Kleinlaststellung. Die Flamme 1. Gerät und Heizsystem abkühlen lassen muß sich innerhalb der vorgesehenen Sicherheits- 2. -
Seite 18: Außerbetriebsetzung
UVW24KMB 7.10.3 Der Abgasventilator wird durch einen Doppel- schließen (siehe Darstellung S. 16). Die gewünsch- druckwächter auf seine Funktion überwacht. te Heizkennlinie wird an einem Potentiometer im Das Gerät geht auf Störung, sofern der Verbren- Bedienfeld eingestellt. Dazu ist die kleine nungsluftdruckwächter nicht die für den sicheren Kunststoffabdeckung zwischen den Potentiometern Betrieb des Gerätes erforderliche Druckhöhe... -
Seite 19: Wassersystem
UVW24KMB Reinigung der Flächenbrenner: Wassersystem Evtl. Verbrennungsrückstände mit einer Drahtbür- ste entfernen. Hauptgasdüsen und Elektrode mit Zu Beginn einer jeden Heizperiode und auch Luft durchblasen und reinigen. Bei stärkerer Ver- zwischenzeitlich ist auf den richtigen Wasserstand schmutzung Brenner mit Seifenlauge auswaschen entsprechend der Anzeige am Manometer zu und mit Wasser nachspülen. -
Seite 20: Ersatzteile
UVW24KMB Ersatzteile Kombi-Wasserheizer WEINNN... -
Seite 21: Ersatzteil-Liste
UVW24KMB Ersatzteil-Liste Bestell-Nr. Beschreibung 03980291 Sicherheitsventil Heizung Ventilator Brennerdüse 03980371 Erdgas "E" 0,875 mm ( G20 ) 03980384 Erdgas " LL" 1,00 mm ( G25 ) 03980237 Integrierter Wärmetauscher Heizung + Brauchwasser 03980062 Umwälzpumpe 03980031 Vorlauftempertaurfühler Heizung 03980116 Automatischer Entlüfter 03980125 Durchflußbegrenzer Brauchwasser 03980014... -
Seite 22: Gas-Einstelltabellen
UVW24KMB GAS - EINSTELLTABELLEN E r d g a s H E r d g a s L E E - H 1 5 , 0 E E - L 1 2 , 4 D ü s e n d u r c h m e s s e r [ m m ] 0 , 8 7 5 1 , 0 0 E i n s t e l l b e r e i c h... - Seite 23 UVW24KMB WEINNN...
- Seite 24 UVW24KMB Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Vertrieb und Beratung in Ihrer Nähe: 1 F E R R O -W Ä R M E T EC H N IK G m b H & C o K G A m K ie fe rn s ch la g 1 9 11 2 6 S ch w a b a c h Te l.
-
Seite 25: Bedienungsanleitung (2 -Fach Ausgefertigt)
- Betriebswahlschalter (3) auf gewünschte Stellung bringen. = reiner Brauchwasserbetrieb oder = Heiz- und Brauchwasserbetrieb - Heizungstemperaturregler (6) justieren auf max. - Bei Wärmeanforderung durch das Raumthermostat oder die FERRO MATIC Regelzentrale bzw. bei Brauchwasserentnahme startet jetzt das Gerät. WEINNN... - Seite 26 - Die Temperaturdifferenz Vorlauf/Rücklauf muß senkung Hutmutter abschrauben, Entriegelungsstift kleiner als 40 K sein. eindrücken und Hutmutter wieder verschließen. Übergabe: - Bei wiederkehrenden Störungen bitte den Kunden- Der FERRO GAS Kombi-Wasserheizer wurde dienst verständigen. am____.____._______. an Herrn/ Außerbetriebsetzung Frau___________________________________ - Das Gerät arbeitet automatisch. Vom Betreiber (Betreiber) in ordnungsgemäßem Betriebszustand...
