Installations- und Betriebsanleitung

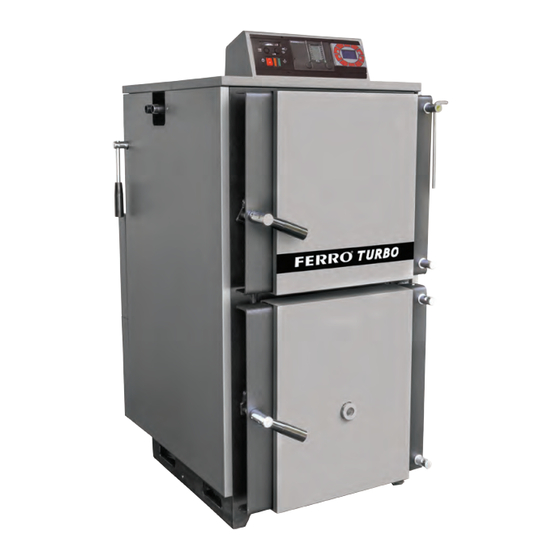

Holz-Vergaserkessel mit Saugzuggebläse
Typ FT 18 bis FT 60
zur Verbrennung von Stückholz
naturbelassen, mit anhaftender Rinde
Ihre Installationsfirma:
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres FERRO
®
TURBO-FT
Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
WÄRMETECHNIK GmbH
Am Kiefernschlag 1, 91126 Schwabach
Tel.: 09122/9866-0
FAX.: 09122/9866-33 E-Mail: info@ferro-energy.eu

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ferro TURBO-FT FT 18

  • Seite 1 Typ FT 18 bis FT 60 zur Verbrennung von Stückholz naturbelassen, mit anhaftender Rinde Ihre Installationsfirma: Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres FERRO ® TURBO-FT Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Typenübersicht 2. Abmessungen 3. Holz als Rohstoff zur Verbrennung 4. Installationshinweise 4.1. Verwendungsmöglichkeit 4.2. Anzeige- und Erlaubnispflicht 4.3. Aufstellung/Ausrüstung 4.4. Empfohlene Mindestabstände im Heizraum 5. Kesselmontage 6. Kaminanschluss/Frischluft 6.1. Allgemein 6.2. Bei einem Anschluß von zwei Heizkesseln 6.3. Verbrennungsluftbedarf 7.
  • Seite 3: Typenübersicht

    1. Typenübersicht FT18 FT30 FT40 FT60 Bestell-Nr. 0401001801 0401003001 0401004001 0401006001 Wärmeleistung [kW] 18*/22** 27*/30** 36*/40** 54*/60** BImSchV 2017 BAFA-förderfähig, Stand 08/2012 Puffervolumen, min. / empfohlen [ltr.] 1000 / 1500 1500 / 2000 2000 / 2500 3000 / 3500 Zugbedarf [Pa] Rauchgasanschluss D1 [Ømm]...
  • Seite 4: Holz Als Rohstoff Zur Verbrennung

    Rundholz. Verbrennt Holz mit zu geringem Sauerstoffanteil, bilden sich unvollständig verbrannte Gase, der Heizkessel ----- "qualmt", es bilden sich Teerablagerungen. Bei FERRO TURBO Spezialheizkesseln kann die Ver- 12-25% Wassergehalt: brennungsluft sowohl Primär-, wie auch als Sekundärluft eingestellt werden. Die Verbrennungsluftmenge wird über...
  • Seite 5: Installationshinweise

    Sicherheitsventil und Ausdehnungsgefäß bauseits 4.1. Verwendungsmöglichkeit vorzusehen. Heizkessel der Typ FERRO TURBO sind Warmwasserer- 4.3.3 Der gekennzeichnete Vor- und Rücklauf des Fest- zeuger mit einer höchstzulässigen Vorlauftemperatur von stoffheizkessels der Type FERRO TURBO ist direkt 95°C, für den Einbau in Heizungsanlagen nach DIN 4751...
  • Seite 6: Empfohlene Mindestabstände Im Heizraum

    5.4. Der Kessel ist fertig vorverdrahtet. Die Anschlüsse für die Kesskreispumpe sind mittels Eurostecker vorbe- reitet. Die Stromzuleitung ist enthalten und vorver- drahtet. Die Spannungsversorgung für einen FERRO MATIC Heizungsregler ist steckerfertig vorverdrahtet (Anschlußkit für Regler erforderlich). 5.5. Der Rauchgasfühler wird in die mitgelieferte Halterung eingeschoben und justiert.
  • Seite 7: Die Verbindungsleitung Kessel/Kamin Ist Auf Jeden

    Kaltwasserzulauf Querschnitte) sind über den Kaminfegermeis- Thermische Ablaufsicherung ter zu erfahren, bzw. Einzelgenehmigungen sind vor Tauchhülse Fühler Installation des FERRO TURBO-FT Holzkessels beim Abblaseleitung Kaminfegermeister einzuholen. Syphon 6.2.6 Für den sicheren Heizbetrieb ist ein Zugbegrenzer, eingestellt auf für FT18 =15Pa, für FT 30 - 40 = 18Pa und für FT 60 20Pa, zu installieren.
  • Seite 8: Kesselanschlussschema

    laufhochhaltung stattfinden, z.B. (Schwerkraftboiler 7.3. Bei Erreichen der werkseitig eingestellten Höchst- oder Bad-Heizkörperstrang). temperatur von 95°C wird die thermische Ablauf- sicherung geöffnet und der Kessel durch Zulauf von Kaltwasser über die eingebaute Sicherheitsbatterie 8.1.3 Die Rücklauftemperatur ist mittels Thermopatrone auf indirekt abgekühlt.
  • Seite 9: Hydraulik

    8.2. Hydraulik Technische Änderungen, die dem Fortschritt dienen, vorbehalten 17032016...
  • Seite 10: Nachentladung Des Ausgebrannten Scheitholzkessels

    8.2.2. Epfehlung: Der sog. „Master“-Pufferspeicher dient als zentrale Energie - Vorratsspeicher. Alle zugeführten - und abgegebenen Energien werden im „Master“ integriert. Der Puffer soll neben dem FERRO Turbo FT Scheitholzkessel aufgestellt und so angeschlos- sen werden, dass über „Schwerkraft“ Restwärme bei abgeschaltetem Scheitholzkessel in den Puffer nachgeladen wird.
  • Seite 11: Schaltplan Der Kesselseitigen Grundverdrahtung

    „SSP3“ Mischer, Pumpe, zweiter Heizkreis vorbereitet. Die Leitungen für Mischer, Pumpen, werden über Zugentlastungen geführt und im Schaltfeld ist FERRO TURBO auf eine Klemmleiste vorverdrahtet. Die Leitungsführung und das Aufklemmen zwischen der im Kesselschaltfeld befind- lichen Steckerleiste und den Komponenten (Pumpen, Mischer) ist durch den Installa- teur örtlich zu erstellen.
  • Seite 12: Kessel - Steuerung Und Regelung

    10. Kessel - Steuerung und Regelung 5) Pfeiltaste erneut drücken. Die Standartanzeige erscheint. Achtung: Um einen richtigen Betrieb zu gewährleisten, muss die Erstinbetriebnahme durch einen autorisierten Fachmann erfolgen. 10.1. Aufbau der Steuerung V2.4 Nachstehende Funktionen sind enthalten: a) Temperaturanzeige für - Kesselwasser - Temperaturspeicher Mitte;...
  • Seite 13: Fehlercode

    Komponenten „Trinkwasserbereitung/Heizkreise“ der jeweiligen Steuerung). Nach erfolgter Einstellung rasch zu bedienen. verlassen Sie das Menü über das Symbol Exit. Übersteigt die eingetretene Temperatur an TPF2 einen 10.3.3 Einstellung der Parameter einstellbaren Wert um ca. 10° C, wird der „Slave“-Puf- ferspeicher durch Zuschaltung der Pumpe CB1 gela- Für den optionalen und störungsfreien Betrieb ist den.
  • Seite 14: Technische Daten

    10.5. Technische Daten Eingänge 2x230V/50Hz Versorgungsspannung 230V/50Hz Sensoren 4xPT 100 2m Silikon (-20°C - 180°C) Ausgänge 5xTriac 230V/50Hz 1x PT100 2m Silikon (-20°C - 250°C) Regler - Rückseite Zuleitung Klemmleiste 230 V Erdung Nullleiter Phase Sicherung Sicherheitstemperaturbegrenzer Saugzuggebläse-Nullleiter Saugzuggebläse-Phase Rückladepumpe-Nullleiter Rückladepumpe-Phase Vorladepumpe-Nulleiter Vorladepumpe-Phase...
  • Seite 15: Bedienungsanleitung Für Den Betreiber

    Werkzeuges entriegelt werden), ist die Ursache zündet und die Rauchgastemperatur steigt an. zu klären und dazu eine fachkundige Heizungsbaufir- ma oder FERRO-Kundendienst heranzuziehen. 11.4. Nach vollentzündetem Brenngut (ca. 10 bis 15 Minuten) Fülltür öffnen und den Brennstoff-Füllraum Wartung und Reinigung mit Scheitholz - entsprechend der Brennraumtiefe - vollständig füllen, vorher Taste "Pfeile"...
  • Seite 16: Wichtige Hinweise Für Den Betreiber

    jeder neuen Brennstoffbeladung durch den Hebel, 13.2.2 Danach soll der Heizkessel gründlich kontrolliert und gereinigt werden. Die Ausmauerung, der Zustand des seitlich am Kessel, gereinigt werden. Kesselinnenraumes soll einer gründlichen Sichtkont- rolle unterzogen werden. 14.7. Wartung und Überprüfung der Überwachungs- und Regelinstrumente, des Heizkessels und der Abgasan- lage müssen mindestens einmal jährlich durch eine 13.2.3 Die Türscharniere und -abdichtungen sollen auf...
  • Seite 17: Ersatzteile

    15. Ersatzteile Pos. Kessel Bezeichnung Spezifikation Art.Nr. FT 18 Füllraumtür - oben 03070400 03070401 FT 30 Füllraumtür - oben FT 40 Füllraumtür - oben 03070402 FT 60 Füllraumtür - oben 03070403 FT 18 Brennkammertür-unten 03070404 03070405 FT 30 Brennkammertür-unten 03070406 FT 40 Brennkammertür-unten FT 60...
  • Seite 18 Brennkammertür Pos. Pos. Boiler Type Bezeichnung Spezifikation Art.Nr. Boiler Type Bezeichnung Spezifikation Art.Nr. Brennkammertür-Dichtung Keramikfaser 25x25 03070424 03070429 2.1-a FT 18 FT 18-60 Türbolzen Brennkammertür-Dichtung Keramikfaser 25x25 03070425 03070430 2.1-b FT 30 FT 18-60 Türgriff 2.1-c FT 40 Brennkammertür-Dichtung Keramikfaser 25x25 03070426 FT 18-60 Schauglas 03070431...
  • Seite 19: Spezifikation

    Wärmetauscher Pos. Boiler Type Bezeichnung Spezifikation Art.Nr. 03070443 4.1-a FT 18 Wirbulator 03070444 4.1-b FT 30 Wirbulator 4.1-c FT 40 Wirbulator 03070445 4.1-d FT 60 Wirbulator 03070446 03070447 4.2-a FT 18 Wirbulator-Gestänge 4.2-b FT 30 Wirbulator-Gestänge 03070448 4.2-c FT 40 Wirbulator-Gestänge 03070449 03070450...
  • Seite 20 Schamotteinsätze Füll- und Brennraumeinsätze Pos. Boiler Type Bezeichnung Art.Nr. 9.1-a FT 18 Füllraumeinsatz 2 Teilig-groß 03070544 9-1.b FT 30-60 Füllraumeinsatz 2 Teilig-groß 03070545 9.2-a FT 40 Füllraumeinsatz 2 Teilig-klein 03070546 9.2-b FT 60 Füllraumeinsatz 2 Teilig-klein 03070547 9.3-a FT 18 Dichtung-Füllraumeinsatz 03070548 9.3-b FT 30...
  • Seite 21: Revisionsöffnung-Brennkammer

    Schaltfeld Pos. Boiler Type Bezeichnung Spez. Art.Nr. 03070484 FT 18-60 Regler FT 18-60 Sicherheitstemperaturbegrenzer 03070485 03070486 FT 18-60 Abgastemperaturfühler FT 18-60 Kesseltemperaturfühler 03070487 03070488 FT 18-60 Brauchwassertemperaturfühler FT 18-60 Schaltfeld-Gehäuse 03070490 FT 18-60 Schaltfeld-Untersatz 03070491 FT 18-60 Kabel-Zugentlastung 03070492 6.10 FT 18-60 Kabel-Zugentlastung PG11...
  • Seite 22: Verkleidung

    Verkleidung Pos. Pos. Boiler Type Bezeichnung Spezifikation Art.Nr. Boiler Type Bezeichnung Spezifikation Art.Nr. 8.6-a FT 18 Verkleidung-Brennraumtür 03070524 8.1-a FT 18 Verkleidung-oben-vorne 03070504 8.6-b FT 30 Verkleidung-Brennraumtür 03070525 03070505 8.1-b FT 30 Verkleidung-oben-vorne 8.6-c FT 40 Verkleidung-Brennraumtür 03070526 03070506 8.1-c FT 40 Verkleidung-oben-vorne 8.6-d FT 60 Verkleidung-Brennraumtür...
  • Seite 23: Inbetriebnahme Und Übergabenachweis

    Übergabeprotokoll an den Betreiber/Inbetriebnahme und Übergabenachweis (Betreiber) Der FERRO TURBO Holz-Vergaserkessel FT_______ ,Nr.______________wurde am ____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion, Inbetriebnahme, Betrieb, Außerbetriebnahme und Reinigung der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde.
  • Seite 24 Übergabeprotokoll an den Betreiber/Inbetriebnahme und Übergabenachweis (Installateur) Der FERRO TURBO Holz-Vergaserkessel FT_______ ,Nr.______________wurde am ____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion, Inbetriebnahme, Betrieb, Außerbetriebnahme und Reinigung der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde.
