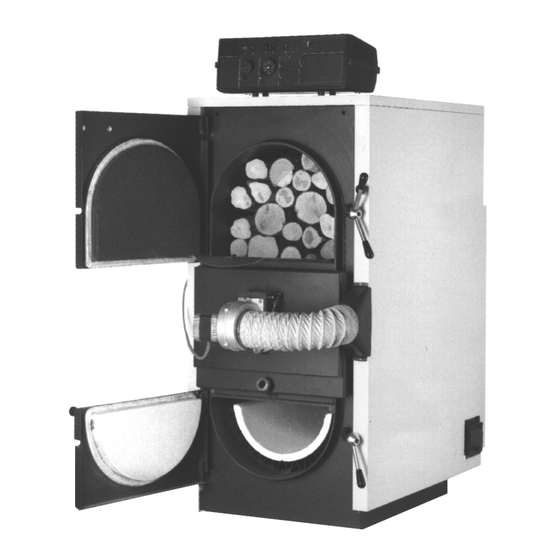

Installations- und Betriebsanleitung
Holz-Vergaserkessel mit Gebläse
Typ FH 27 T bis FH 90 T
14 bis 90 kW
zur Verbrennung von Stückholz
Ihre Installationsfirma:
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO
Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu beachten und
insbesondere die erforderlichen jährlichen Wartungsarbeiten
durch eine zugelassene Fachfirma ausführen zu lassen.
WÄRMETECHNIK GmbH & Co. KG
Am Kiefernschlag 1, 91126 Schwabach
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ferro Turbo FH 27 T
Inhaltszusammenfassung für Ferro Turbo FH 27 T
- Seite 1 14 bis 90 kW zur Verbrennung von Stückholz Ihre Installationsfirma: Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres FERRO TURBO Holz-Vergaserkessels. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfirma ausführen zu lassen.
-
Seite 2: Inhaltsverzeichnis
FH..T mit Gebläse INHALTSÜBERSICHT Index Seite Technische Daten Typenübersicht und Abmessungen ............1 ....3 Elektrischer Schalt-und Anschlußplan ..........9 ....13 Kesselteile/Ersatzteilliste ..............18 ....18 Vorschriften und Richtlinien Vorschriften, Richtlinien und Grenzwerte ..........3 ....5 Installation Geräteaufbau - Bauteilenachweis ............3 ....5 Kesselanlieferung und Lieferumfang ............ -
Seite 3: Typenübersicht Und Abmessungen
1013 1350 FH90T 0,058 1400 1350 2. Funktionsbeschreibung Schaltfeld , zur Ansteuerung eines FERRO TURBO FH__T, mit potentialfreiem Ausgangskontakt für die wahlweise Ansteuerung eines zweiten Wärmeerzeugers. 1 Hauptschalter mit Betriebsleuchte 2 Pumpe Heizung 3 Gebläse 4 Holz/Holz-Öl 5 Starttaste 6 Einbauplatz für FERRO MATIC Regler... - Seite 4 Gase, der Heizkessel "qualmt", es bilden sich Teerablagerungen. Aschgehalt: 0,2-0,8% Bei FERRO TURBO Spezialheizkesseln kann die Verbrenn- ungsluft sowohl Primär-, wie auch als Sekundärluft einge- Heizwert Hu stellt werden. Beim Abschalten des Heizkessels wird die kWh/kg Brennstoff ~ 4,8 Luftzufuhr fast vollkommen gedrosselt, so daß...
-
Seite 5: Installations-Und Betriebshinweise
3.1 Verwendungsmöglichkeit zeuger), für die eine Bescheinigung des Erstellers darüber vorliegt, daß die Heizkesselanlage einer Wasserdruck- Heißwassererzeuger der Type FERRO TURBO sind Warm- prüfung unterzogen worden ist und im übrigen den Anforde- wassererzeuger mit einer höchstzulässigen Vorlauftem- rungen der Heizkesselverordnung (DampfkV) entspricht, ist peratur von 95°C, für den Einbau in Heizungsanlagen nach... -
Seite 6: Luftventilator Auf Luftverteilerkasten Aufsetzen Und Mit
FH..T mit Gebläse 3.6 Empfohlene Mindestabstände im Heizraum: Kessel-Verkleidung auspacken und für den Anbau bereitstellen. Diese besteht aus 4 Blechteilen und der Kesselisolation. Obere frontseitige Fülltüre und untere Brennraumtür öffnen und eingelagerte Teile entnehmen. Kessel-Iso- lation gleichseitig über den Kesselkörper legen, über- lappen und befestigen. -
Seite 7: Kesselinstallation
18 x 18 cm oder 18 cm im Durchschnitt betragen. Sind geringere Kaminquerschnitte vorhanden, ist die Genehmigung des Kaminfegermeisters vor Installation des FERRO TURBO einzuholen. 5.3 Frischluftbedarf 5.3.1 Bei der Verbrennung der Brennstoffe wird der Sauer- stoff benötigt, welcher sich zu ca. 21% in der Luft be- findet. -
Seite 8: Rücklauftemperatur-Regelung
Abfluß zu verlegen, um Verbrühungen auszu schließen. Es ist für einen störungsfreien Abfluß zu sorgen; darum sollten Sie eine Leitungsstärke von 3/4" Anmerkung: verlegen. Für den Betrieb unserer FERRO TURBO FH-T Holz-Vergaser-Kessel ist der Einbau eines Pufferspeichers Achtung: erforderlich. (Beachte bitte Katalog-Register "Speicher") Bauseits zu installierende Sicherheitsarmaturen müssen... -
Seite 9: Hydraulik
B4 Thermostat Puffer TR 30-90° C TR 30-90° C TR 30-90° C Ferro Cell DUO 300/MONO 250 DUO 300/MONO 250 DUO 300/MONO 250 Ferro Matic z.B. 40 BUM(UM)L 40 BUM(UM)L 40 BUM(UM)L Membran-Druckausdehnungsgefäß Gesamtwasserinhalt der Anlage x 0,083 (1 bar) Sicherheitsventil R 1/2"... - Seite 10 UNO 850/200D UNO 850/200D 25 l pro kW B4 Thermostat Puffer TR 30-90° C TR 30-90° C TR 30-90° C Ferro Matic z.B. 40 BUM(UM)L 40 BUM(UM)L 40 BUM(UM)L Membran-Druckausdehnungsgefäß Gesamtwasserinhalt der Anlage x 0,083 (1 bar) Sicherheitsventil R 1/2"...
- Seite 11 M5 Speicherpumpe UPS 25/40-3 UPS 25/40-3 UPS 25/40-3 Bx Pufferthermostat** Eine Regelung Ferro-Matic ist Grundsätzlich erforderlich (eine Parallelladung ist zur programmieren) Der Pufferthermostat ist in Reihe zur Ladepumpe zu schalten und min. 5 K höhe einzustellen als die Speichertemperatur INNH...
- Seite 12 Überströmventil R 1" 0,5-1m R 1" 0,5-1m R 1 1/4" 0,5-1m Pufferspeicher UNO 850/200D UNO 850/200D 25l pro kW Ferro Matic z.B. 40 UM(UM) 40 UM(UM) 40 UM(UM) Membran-Druckausdehnungsgefäß Gesamtwasserinhalt der Anlage x 0,083 (1 bar) Sicherheitsventil R 1/2" R 1/2"...
-
Seite 13: Elektrischer Schalt-Und Anschlußplan
FH..T mit Gebläse 9. Elektrischer Schaltplan für Schaltfeld FH..T: INNH... -
Seite 14: Gerätefunktion
FH..T mit Gebläse 10. Funktionsablauf: Sofern der Brennstoffwahlschalter nicht auf Holz, sondern auf Automatik gestellt ist, wird beim Abschal- ten gemäß "F" der Öl-/Gasbrenner freigegeben, sofern 10.1 Reiner Holzbetrieb: keine Energie mehr im Puffer ist. (Zeitverzögerung durch Ölvorwärmung beachten !) Kessel über den Hauptschalter einschalten. -
Seite 15: Wichtige Hinweise Für Den Betreiber
Kesselwasser-Temperatur die Holzvergasung Fachfirma vorgenommen werden. begünstigt. BITTE BEACHTEN SIE UNSERE HINWEISE ! 12.8 Steckerfertige FERRO Matic-Regelzentralen können direkt im Schaltfeld eingebaut werden. Wir übernehmen keine Kosten, die durch die Nicht- beachtung unserer Hinweise entstehen. 12.9 Der auf ca. 65°C eingestellte Rauchgasthermostat Nur die genaue Beachtung unserer Installations- und Be- verhindert, daß... -
Seite 16: Einstellung Der Verbrennungsluft
FH..T mit Gebläse 13. Wichtige Hinweise für den Betreiber Die Schrauben sind bis zum Anschlag einzudrehen -Inbetriebnahme durch den Betreiber- und werden gegen den Uhrzeigersinn geöffnet. 13.1 Heizungssystem wasserseitig füllen, Anlage auf rich- Bei den Kesseln FH 70/90 T wird die Lufteinstellung tigen Wasserstand überprüfen. -
Seite 17: Wassersystem
FH..T mit Gebläse 15.4 Die Heizgaszüge in der Brennkammer sind je nach 15.14 Heizgaszüge gründlich mit Reinigungsbürste durch- Verschmutzung bei Normalbetrieb mindestens reinigen und Feuerraum auskehren. einmal wöchentlich mit einer vorhandenen Spezial Schauglas ausbauen und reinigen evtl. erneuern. bürste zu reinigen. Weitere Ascherückstände sind über die rechts - links 15.15 Abgassammler abklopfen, auf Übertemperatur- am Abgassammler befindlichen Reinigungsklappen... -
Seite 18: Kesselteile/Ersatzteilliste
FH..T mit Gebläse 18. Ersatzteilliste FERRO TURBO FH..T P o s . B e z e ic h n u n g B e s te ll-N r. P o s . B e z e ic h n u n g B e s te ll-N r. -
Seite 19: Übergabe (Zweifach Ausgefertigt!)
FH..T mit Gebläse Übergabe: Der FERRO TURBO Holz-Vergaserkessel FH______T ,Nr.______________wurde am ____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erst-Inbetriebnahme:___.___._______. Einstelldaten: Kessel: FERRO TURBO;... - Seite 20 Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Vertrieb und Beratung in Ihrer Nähe: 1 FERRO-WÄRMETECHNIK GmbH & Co KG Am Kiefernschlag 1 91126 Schwabach Tel. 09122/9866-0 Fax 09122/9866-33 2 FERRO-WÄRMETECHNIK GmbH...
-
Seite 21: Einstelldaten
FH..T mit Gebläse Übergabe: Der FERRO TURBO Holz-Vergaserkessel FH______T ,Nr.______________wurde am ____.____.________ an Herrn/Frau _________________________(Betreiber) in ordnungsgemäßem Betriebszustand übergeben, wobei auch die Funktion der Anlage erklärt und auf die erforderlichen Wartungsarbeiten hingewiesen wurde. Tag der Erst-Inbetriebnahme:___.___._______. Einstelldaten: Kessel: FERRO TURBO;... - Seite 22 Im Störungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Vertrieb und Beratung in Ihrer Nähe: 1 FERRO-WÄRMETECHNIK GmbH & Co KG Am Kiefernschlag 1 91126 Schwabach Tel. 09122/9866-0 Fax 09122/9866-33 2 FERRO-WÄRMETECHNIK GmbH...
