7.3. Bei Erreichen der werkseitig eingestellten Höchst-
temperatur von 95°C wird die thermische Ablauf-
sicherung geöffnet und der Kessel durch Zulauf von
Kaltwasser über die eingebaute Sicherheitsbatterie
indirekt abgekühlt.
Diese Überkochsicherung schließt sich automatisch
nach einem Temperaturabfall des Kesselwassers
um ca. 12-15°C. Bei diesem Sicherheitsvorgang fließt
nur Kühlwasser aus dem Leitungsnetz, jedoch kein
Heizungswasser aus dem System ab. Die Ablauf-
sicherung ist aus sicherheitstechnischen Gründen bis
zu einem Abfluss zu verlegen, um Verbrühungen auszu-
schließen. Es ist für einen störungsfreien Abfluss zu
sorgen; darum sollten Sie eine Leitungsstärke von 3/4"
verlegen.
Achtung: Bauseits zu installierende Sicherheitsarmaturen
müssen einer Bauteileprüfung unterzogen sein und eine
Bauteilprüfnummer besitzen.
8.

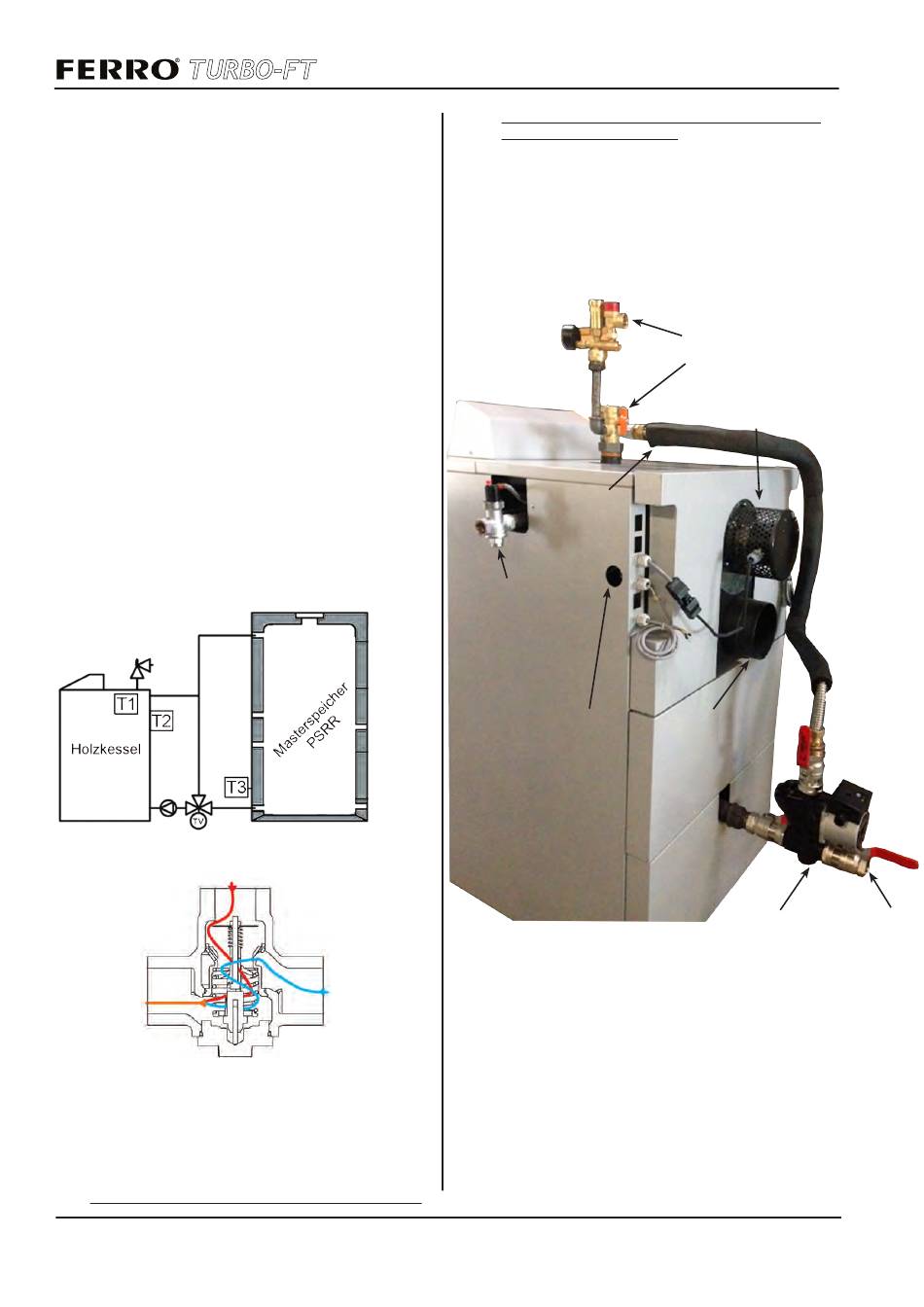

Kesselanschlussschema
T1 = Kesselvorlauffühler
T2 = Rauchgasfühler
T3 = Speicherfühler
(am Masterspeicher unten zu positionieren)
vom Kessel - Vorlauf
zum Kessel
- Rücklauf
8.1.
Die Rücklauftemperaturregelung über ein 3-Wege-
Mischventil mit Thermopatrone.
8.1.1 Anschlüsse und richtige Einbaulage des 3-Wege-
Mischventiles beachten. Auf-Zu-Stellung des Thermo
ventils beachten - gegebenenfalls ändern.
8.1.2 Es darf keine Leistungsentnahme vor der Kesselrück-
8
Thermische
Ablaufsicherung,
links- oder rechts-
seitig anflanschbar.
Fühler-Tauschhülse
auf der jew. gegen-
überl. Seite.
vom Puffer
-Rücklauf
Technische Änderungen, die dem Fortschritt dienen, vorbehalten
laufhochhaltung stattfinden, z.B. (Schwerkraftboiler
oder Bad-Heizkörperstrang).
8.1.3 Die Rücklauftemperatur ist mittels Thermopatrone auf
63°C fest eingestellt.
8.1.4 Rücklaufhochhaltung - Die Komponenten und der
Rohrbausatz zählen zum Lieferumfang.
Isolierter
Schlauch
Öffnung für den
Reinigungshebel
links- oder rechts
anschließbar
Armaturenbalken
Kugelhahn-Vorlauf;
steigend zum Puffer
Saugzuggebläse
Rauchrohrstutzen
Rücklauf
hochhaltung
17032016
Rücklauf
von
Puffer
