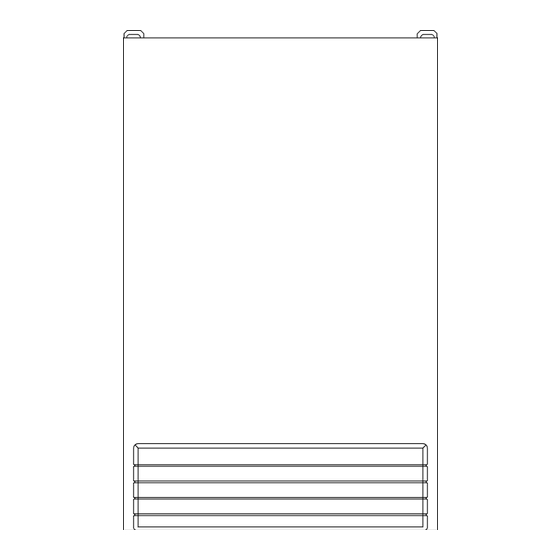

UVW18-24M
Installationsanleitung
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres
Heizgerätes. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu
beachten und insbesondere die erforderlichen
jährlichen Wartungsarbeiten durch eine zugelassene
Fachfi rma ausführen zu lassen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ferro UVW18-24M
Inhaltszusammenfassung für Ferro UVW18-24M
- Seite 1 Ihnen zum Erwerb Ihres Heizgerätes. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelassene Fachfi rma ausführen zu lassen. FERRO WÄRMETECHNIK GmbH Am Kiefernschlag 1, 91126 Schwabach...
-
Seite 2: Inhaltsverzeichnis
Hinweise zu wichtigen Informationen oder einfa- UVW18-24M cheren Handhabung. Gebläseunterstüzte Gas-Wandtherme Installationsanleitung Vorschriften, Richtlinien und Regeln Vor der Installation des FERRO-Wandgerätes Inhaltsverzeichnis sollte eine Abstimmung mit dem Vorschriften, Richtlinien und Regeln ....2 Gasversorgungsunternehmen und dem Bezirks- Gerätebeschreibung ..........3 schornsteinfegermeister erfolgen. -
Seite 3: Gerätebeschreibung
Anforderungen der Wirkungsgradrichtli- nie als Niedertemperaturkessel sowie die Ansprü- che der RAL UZ 40 (Blauer Engel). Das FERRO GAS-Wandgerät ist eine kompakte, kom- plette Heizgeräteeinheit mit Heizungsumwälzpumpe (12), Warmwasserladepumpe (19), Ausdehnungsgefäß (28), automatischem Entlüfter (5), Manometer (14), Gas-... -
Seite 4: Abmessungen
Abmessungen Abb. 2.2 Geräteabmessungen UVW18-24M 1 Heizungsvorlauf (Rp 3/4“ x 20 mm) 2 Heizungsücklauf (Rp 3/4“ x 20 mm) 3 Gasanschluß (Rp 3/4“ x 20 mm) 4 Warmwasseranschluß (Rp 1/2“ x 3/4“) 5 Kaltwasseranschluß (Rp 1/2“ x 3/4“) 7 Montageschiene... -
Seite 5: Technische Daten
Technische Daten Gerätetyp UVW18M UVW24M Leistungsbereich Nennwärmeleistung 10,4 - 18,0 (modulierend) 10,4 - 23,3 (modulierend) Nennwärmebelastung 11,5 - 19,9 (modulierend) 11,5 - 25,8 (modulierend) Gas-Anschlußwerte Erdgas E (HUB= 10,6 kWh/m 1,88 2,43 Erdgas LL (HUB=8,6 kWh/m 2,31 3,00 Flüssiggas (HUB=12,8 kWh/kg) ü... -
Seite 6: Planungshinweise
Das im gerät integrierte Ausdehnungsgefäß (12l, dem Bezirksschornsteinfegermeister in Verbindung. 1 bar Vordruck) ist für die meisten Heizungsanlagen aus- Verwenden Sie nur FERRO-Abgaszubehör. reichend bemessen. Kontrollieren Sie jedoch die tatsäch- liche Gefäßgröße nach DIN 4807. Zur überschlägigen Kontrolle dient das Diagramm in Abb. 3.3. -
Seite 7: Heizungsanlagenschema
Heizungsanlagenschema Beim UVW18/24M sind die Rückschlagventile, das Ausdehnungsgefäß, das Manometer, ein Überströmventil und ein automatischer Entlüfter bereits eingebaut. Wird kein FERRO-Anschlußzubehör verwendet, ist ein Sicherheitsventil 3 bar nicht absperrbar im Heizungsrücklauf zu installieren. Reicht das Geräteausdehnungsgefäß nicht aus (siehe Kap. -
Seite 8: Installation
Beachten Sie die Planungshinweise aus Kap. 3 Die Warmwasserzapfleistung kann mit Hilfe des Diagramms (Abb. 4.4) kontrolliert werden. • Bei der Installation der Rohrleitungen und des FERRO- Anschlußzubehöres beachten Sie die Maße in Abb. 4.5 bzw. Abb. 4.6. • Spülen Sie vor der Gerätemontage das Heizungssy- stem mit Wasser und die Gasleitung mit Pressluft. -
Seite 9: Aufputz-Installation
4.1.2 Aufputz-Installation Abb. 4.5 1 Heizungsvorlauf (Rp 3/4“ x 20 mm) 2 Heizungsücklauf (Rp 3/4“ x 20 mm) 3 Gasanschluß (Rp 1/2“ x 20 mm) 4 Warmwasseranschluß (R 1/2“ x 3/4“) 5 Kaltwasseranschluß (R 1/2“ x 3/4“) 6 Ablauf (R 1“) 7 Montageschiene 8 Abgas-/Zuluftanschluß... -
Seite 10: Unterputz-Installation
4.1.3 Unterputz-Installation Abb. 4.6 1 Heizungsvorlauf (R 3/4“ x 20 mm) 2 Heizungsücklauf (R 3/4“ x 20 mm) 3 Gasanschluß (R 1/2“ x 20 mm) 4 Warmwasseranschluß (R 1/2“ x 3/4“) 5 Kaltwasseranschluß (R 1/2“ x 3/4“) 6 Ablauf (R 1“) 7 Montageschiene 8 Abgas-/Zuluftanschluß... -
Seite 11: Abgasführung
Abgasführung Beim FERRO GAS UVW18/24M gibt es drei Möglichkei- ten die Abgase abzuführen: • Abgasführung waagerecht über Außenwand (C • Abgasführung senkrecht über Dach (C • Abgasführung zum Luft-Abgas-System (LAS) (C In allen drei Fällen darf eine maximale Abgas- weglänge von 4 m nicht überschritten werden. -
Seite 12: Elektroinstallation
Elektroinstallation 4.3.1 Elektrische Widerstände Die elektrischen Widerstände folgender Geräte- und An der Geräteunterseite befindet sich der Elek- Regelungsfühler sind in Abb. 4.12 und 4.13 aufgeführt: tro-Anschlußkasten und das Netzanschlußkabel. Achtung! 230 V • Vorlauffühler Stellen Sie sicher, daß alle elektrischen •... -
Seite 13: Elektrischer Schaltplan
4.3.3 Elektrischer Schaltplan UVW18/24M Abb. 4.15... -
Seite 14: Erstinbetriebnahme
Erstinbetriebnahme • Öffnen Sie den automatischen Entlüfter. Betriebsbereitstellung Nachdem Sie das Gerät installiert haben, erfolgen die nachstehenden Arbeitsschritte zur Betriebsbereitstellung: • Schalten Sie den Hauptschalter auf 0. • Entfernen Sie die Geräteverkleidung durch Lösen der Schrauben an der Geräteunterseite (Abb. 5.1). Öffnen Sie die Bedienungsklappe und ziehen die Gerä- teverkleidung nach vorne-oben weg. -
Seite 15: Geräteeinstellung
Gaseinstellung • Stecken Sie den Schlauch wieder auf den Luftdruck- meßstutzen (F), montieren sie die Abdeckschraube (C) FERRO GAS/UVW18-24M-gerät arbeitet mit einer modu- und verschließen Sie die Meßstutzen A+B. lierenden Gasarmatur, deren minimaler und maximaler Gasdruck eingestellt werden kann. •... -
Seite 16: Gas- Leistungsdiagramme
5.2.2 Gas- Leistungsdiagramme max. Gasdruck: 13,5 mbar (23,3 kW - 2,43 m /h) Erdgas E max. Gasdruck: 10,3 mbar (23,3 kW - 3,0 m /h) Erdgas LL min. Gasdruck:3,1 mbar (10,4 kW - 2,0 m /h) 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Heizleistung / kW Abb. -
Seite 17: Inspektion / Wartung / Düsenwechsel
Wird das Gerät auf eine andere Gasart umge- • Entfernen Sie die zwei Schrauben des Konterbleches. stellt, muß der FERRO-Umrüstsatz verwendet werden. Der im Bausatz mitgelieferte Anpas- sungsaufkleber muß gut sichtbar am Gerät auf- geklebt werden. Bei der Gaseinstellung gehen Sie nach Kap. - Seite 18 Lösen Sie die Verschraubungen des Wärmetauschers. Abb. 6.3 Verschraubung Verwenden Sie beim Gerätezusammenbau ausschließlich neue Dichtungen. Verwenden Sie nur FERRO-Ersatzteile. Kontrollieren Sie alle Rohrverbindungen und alle gasführenden Teile auf Dichtheit. • Nehmen Sie das Gerät wieder in Betrieb und überprü- fen Sie Zündung und Flammenbild (Schauglas) des...
-
Seite 19: Beschreibung Des Displayfeldes
Abfrage- und Programmiermodus Beschreibung des Displayfeldes In diesem Modus können die aktuellen Gerätezustände Am Display können durch die roten Leuchtziffern abgelesen und teilweise verändert werden. Betriebszustände abgelesen und mit den Tasten Standar- deinstellungen geändert werden. Jeder Tastendruck wird Durch mehrmaliges Drücken der Taste lassen sich durch einen Piep-Ton bestätigt. -
Seite 20: Heizkurve / Frostschutz
Heizkurve / Frostschutz Auslesemodus Die Heizkurve kann entsprechend der Außentemperatur Im Auslesemodus sind die letzten 10 Fehlermeldungen und der gewünschten Heizungsvorlauftemperatur und die Betriebsstunden im Heiz- sowie Warm- eingestellt werden. wasserbetrieb auszulesen. Hierzu wird die Heizkurvennummer mit Parameter 6 im Um in den Auslesemodus zu gelangen, drückt man Programmiermodus (Kap. -
Seite 21: Parametermodus
Taste gelangt man in die Parameterebene. Werkseinstellung: 0 (kein Außenfühler) Veränderungen der Parameter dürfen nur durch Par. 13: Einstellung Heizkurven-Fußpunkt einen Fachhandwerker oder den FERRO-Kun- Einstellbereich: 20 - 40°C (siehe Kap. 7.3) dendienst erfolgen. Werkseinstellung: 30°C Die Parameter können durch Drücken der Taste Par. -
Seite 22: Störungen
Kontrollieren Sie, ob die Gasarmatur Gas zum Brenner durchläßt. Geräte-Vorlauffühler nicht korrekt • Kontrollieren Sie, ob das Gebläse arbeitet (nur • Der Heizbetrieb wird bei minimaler Leistung auf- bei UVW18-24M). rechterhalten. • Der Geräte-Vorlauffühler ist nicht angeschlossen, Sicherheitstemperaturbegrenzer aktiv kurzgeschlossen oder defekt. •... -
Seite 23: Typische Störungsursachen
Warmwasserfühler nicht korrekt Für Ihre Notizen • Der Warmwasserfühler ist nicht angeschlossen, kurzgeschlossen oder defekt. • Kontrollieren Sie die den Fühlerstecker und das Fühlerkabel. • Kontrollieren Sie den Fühler. Der Fühler- widerstand muß bei 25°C ca.10 kOhm betragen. Abgastemperaturfühler nicht korrekt (z.Zt. - Seite 24 Ausfertigung! Im Stõrungsfall wenden Sie sich bitte an Ihren zuständigen Heizungsbauer, der das Gerät installiert hat und mit der Anlage vertraut ist. Darüber hinaus steht Ihnen die FERRO-Organisation zu Diensten. Vetrieb und Beratung in Ihrer Nähe: FERRO WÄRMETECHNIK GmbH...
