3
PRODUKTBESCHREIBUNG
3.2.5
Ausrichthilfe
3.2.6
Anzeigeelemente
12

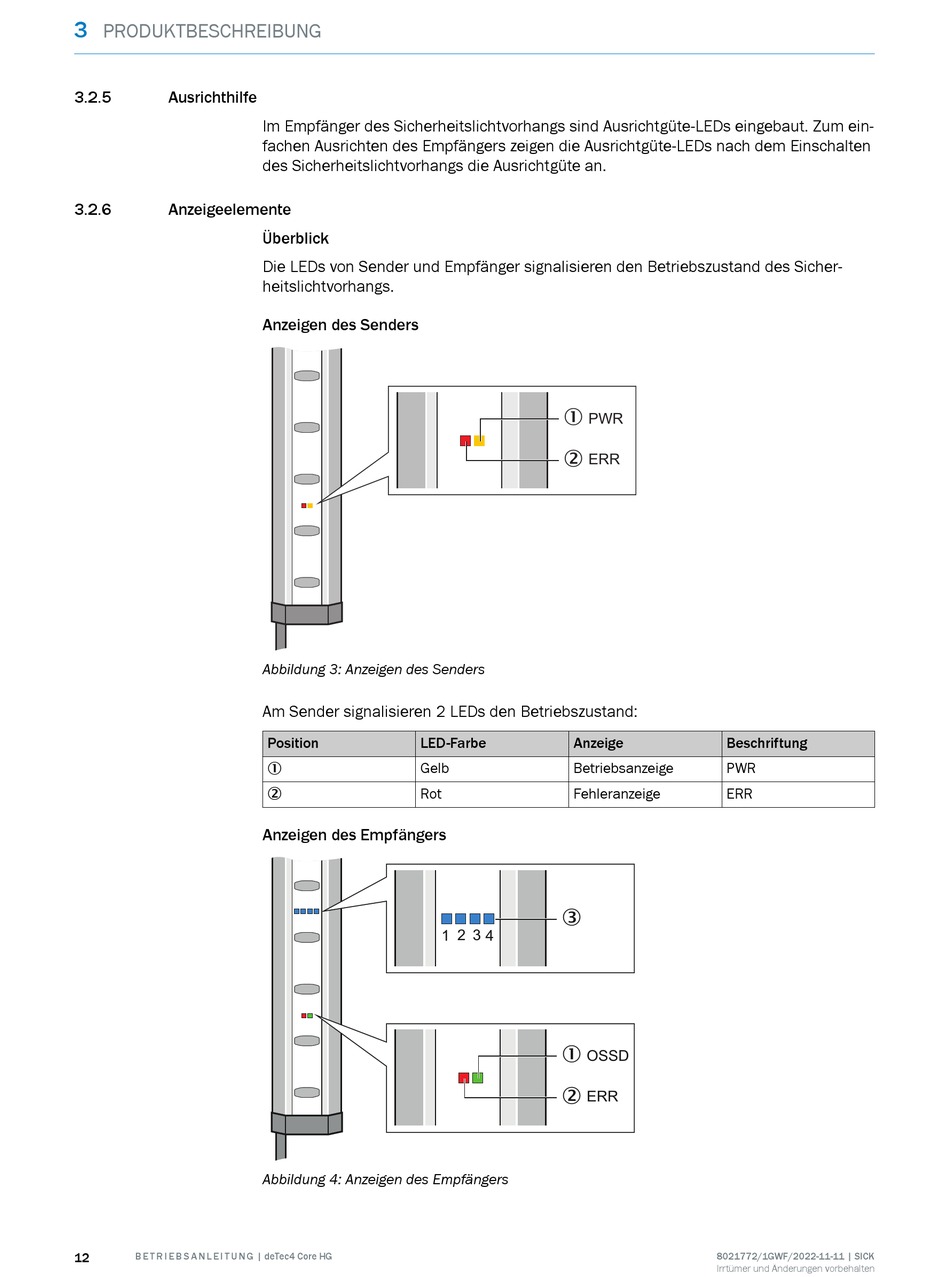

B E T R I E B S A N L E I T U N G | deTec4 Core HG
Im Empfänger des Sicherheitslichtvorhangs sind Ausrichtgüte-LEDs eingebaut. Zum ein‐
fachen Ausrichten des Empfängers zeigen die Ausrichtgüte-LEDs nach dem Einschalten
des Sicherheitslichtvorhangs die Ausrichtgüte an.
Überblick
Die LEDs von Sender und Empfänger signalisieren den Betriebszustand des Sicher‐
heitslichtvorhangs.
Anzeigen des Senders
Abbildung 3: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position
LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
1 2 3 4
Abbildung 4: Anzeigen des Empfängers
1
PWR
2
ERR
Anzeige
Beschriftung
Betriebsanzeige
PWR
Fehleranzeige
ERR
3
1
OSSD
2
ERR
8021772/1GWF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
