3 Aufbau und Wirkungsweise
3.1 Messelement
Das Messelement ist eine Messfeder aus nicht rostendem Stahl, auf der Deh­
nungsmessstreifen (DMS) appliziert sind. Die DMS sind so angeordnet, dass
vier von ihnen gedehnt und die vier anderen gestaucht werden, wenn auf den
Aufnehmer eine Kraft einwirkt.
3.2 Gehäuse
Das Gehäuse mit der integrierten Messfeder ist an seiner Unterseite durch ei­
nen angeklebten Boden abgeschlossen. Dieser Boden ist sehr dünn und darf
nicht zentriert belastet werden (siehe Seite 29). Er ist vor mechanischen Be­
schädigungen zu schützen.

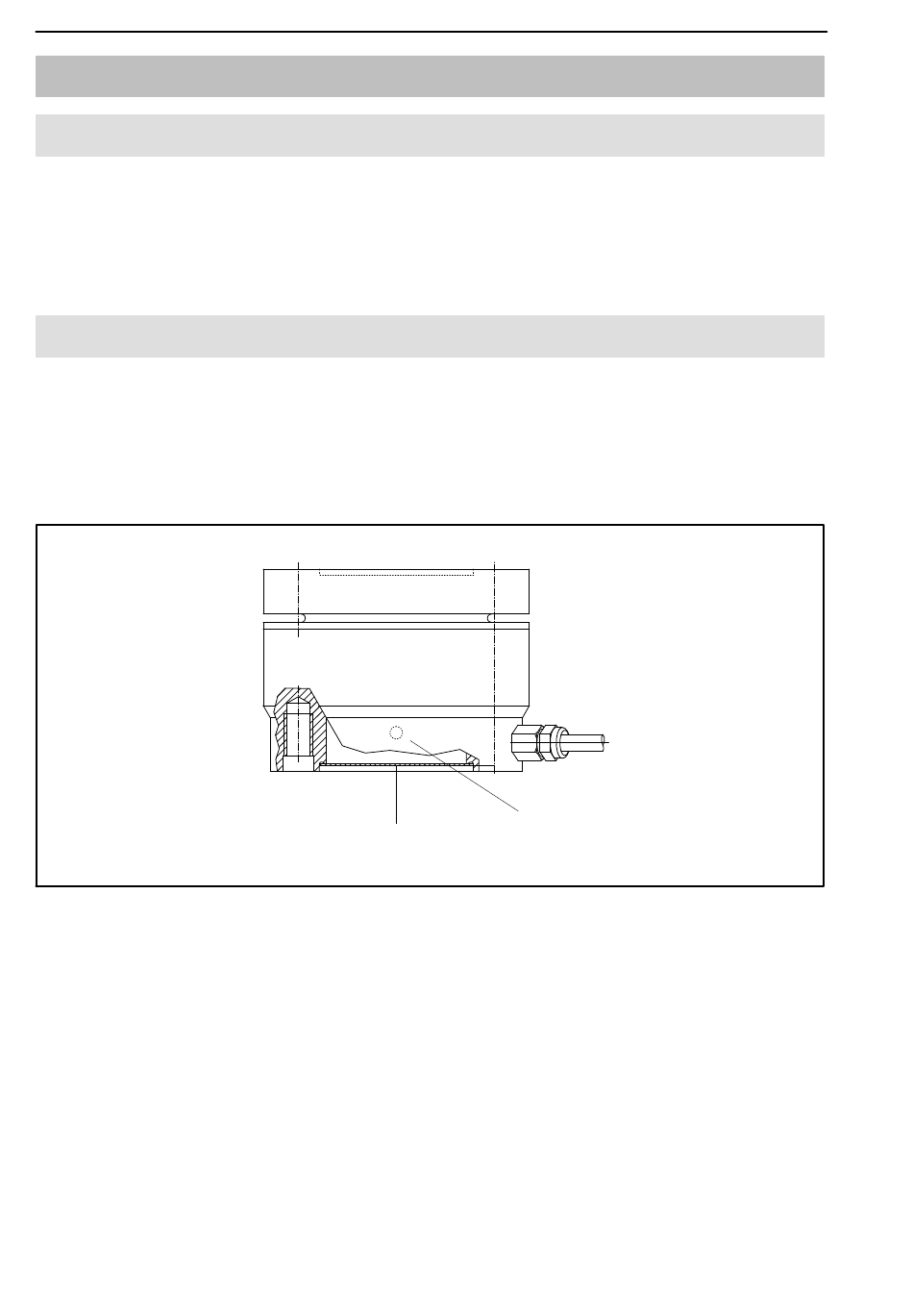

Abb. 3.1 Lage des Gehäusebodens
HBM
Gehäuseboden
Druckausgleichsbohrung
