ACHTUNG
Die Druckkraft wird dabei über die stirnseitig angeflanschten
Adaptionssteile (Festigkeitsklasse mind. 12.9) oder
Montageteile mit entsprechenden Auflageflächen übertragen.
Die Länge der Schrauben ist so zu wählen, dass die Tiefe des
Gewindesackloches im Flansch des Aufnehmers ausgenutzt
wird. Die Schrauben dürfen jedoch nicht am Boden des
Gewindesackloches aufstehen.
HINWEIS
Zum Anziehen der Schraubverbindungen darf mit einem
Gabelschlüssel am Aufnehmergehäuse gegengehalten
werden (Maß M, Kapitel 8).
6

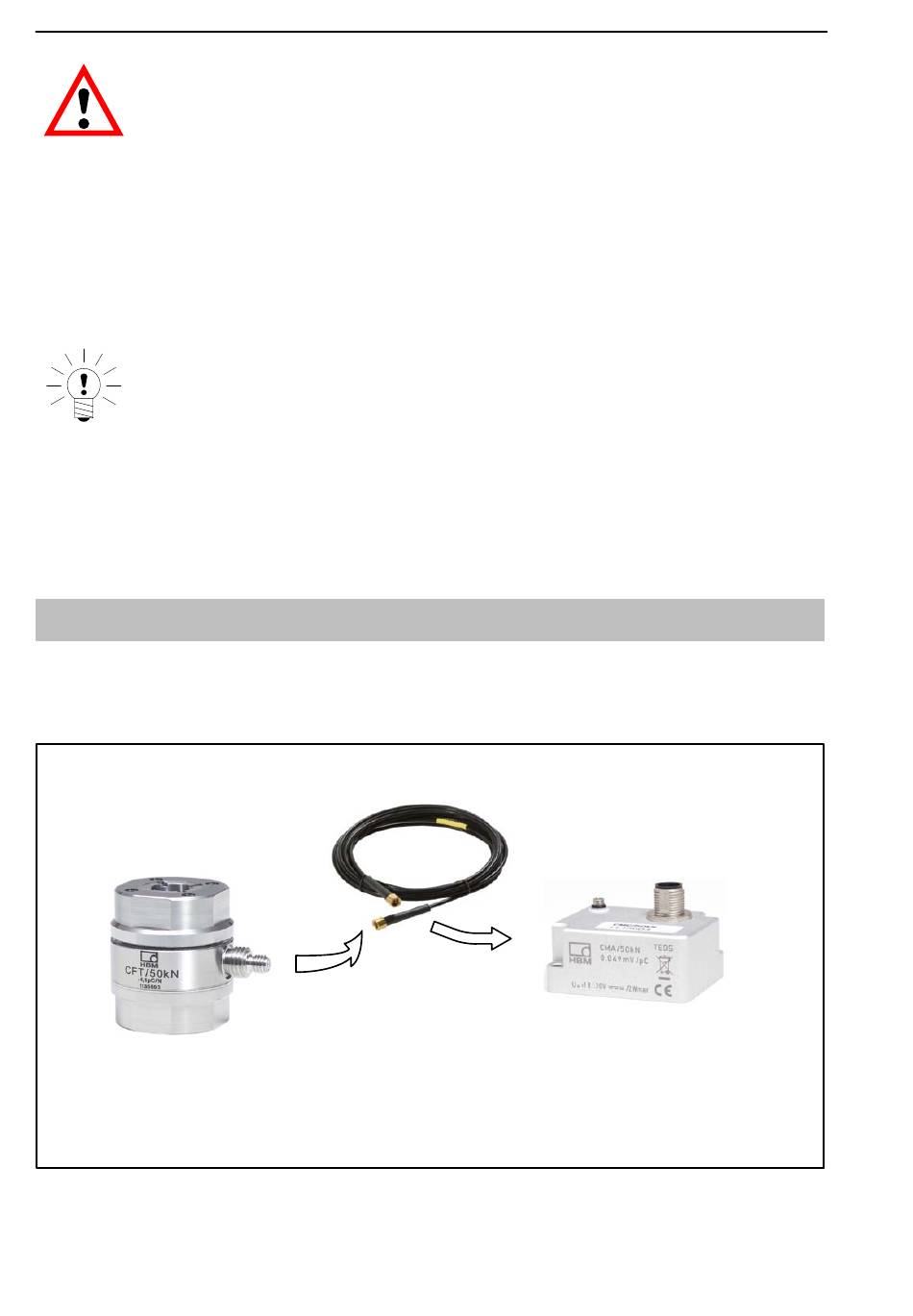

Anschluss

Für piezoelektrische Kraftaufnehmer dürfen nur hochisolierende
Anschlusskabel verwendet werden, die wenig Reibungselektrizität erzeugen.
Piezoelektrischer
Kraftaufnehmer CFT
HBM
Aufnehmeranschlusskabel
Ladungsverstärker
Ladungsverstärker CMA
