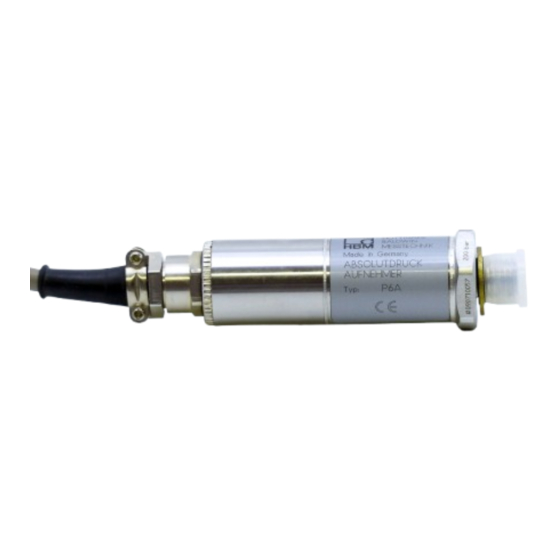

HBM P6A Montageanleitung

Absolutdruckaufnehmer
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Absolutdruckaufnehmer
P6A
B 22.P6A.20 de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HBM P6A

Inhaltszusammenfassung für HBM P6A

  • Seite 1 Montageanleitung Absolutdruckaufnehmer B 22.P6A.20 de...

  • Seite 3: Inhaltsverzeichnis

    ........... 11 Abdruck der Konformitätserklärung ......B 22.P6A.20 de...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Bestimmungsgemäßer Gebrauch Der Druckaufnehmer P6A ist ausschließlich für Druckmeßaufgaben und direkt damit verbundene Steuerungsaufgaben zu verwenden. Jeder darüber hinaus- gehende Gebrauch gilt als nicht bestimmungsgemäß. Zur Gewährleistung eines sicheren Betriebes darf der Aufnehmer nur nach den Angaben in der Bedienungsanleitung verwendet werden. Bei der Verwen- dung sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen...
  • Seite 5 Restgefahren minimiert werden. Je- weils existierende Vorschriften sind zu beachten. Auf Restgefahren im Zu- sammenhang mit der Druckmeßtechnik ist hinzuweisen. Sollten Restgefahren beim Arbeiten mit dem P6A auftreten, wird in dieser An- leitung mit folgenden Symbolen darauf hingewiesen: GEFAHR Symbol: Bedeutung: Höchste Gefahrenstufe...
  • Seite 6 Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör. Qualifiziertes Personal sind Personen, die mit Aufstellung, Montage, Inbe- triebsetzung und Betrieb des Produktes vertraut sind und über die ihrer Tätig- keit entsprechende Qualifikationen verfügen. B 22.P6A.20 de...

  • Seite 7: Lieferumfang

    Lieferumfang Absolutdruckaufnehmer P6A, Bedienungsanleitung P6A 10 bis 500 bar: 1 USIT -Dichtring U 12,7 x 20 x 1,5 Zusätzlich zu beziehen: – Kabeldose HK6S (für Varianten mit Stecker HS6P Bestell-Nr. 3-3312.0095 – Anschlußkabel mit freien Enden (für Varianten mit Stecker HS6P Bestell-Nr.

  • Seite 8: Aufbau Und Wirkungsweise

    Meßtubus kein Luftpolster bilden kann. ACHTUNG Zum Anziehen darf der Schraubenschlüssel (SW 27) nur an der Schlüs- selfläche am Aufspannflansch und nicht am Gehäuse oder an der Kabe- leinführung angesetzt werden. Das zulässige Anziehdrehmoment be- trägt 30 NVm. B 22.P6A.20 de...
  • Seite 9 Druck des Meßmediums die Dichtlippen ge- gen den Aufnehmer und die Auflagefläche preßt. GEFAHR Achtung: Vor dem Ein- oder Ausbau des Druckaufnehmers P6A ist zu prüfen, ob die Leitung drucklos ist. Abb. 4.1: Einbau der Druckaufnehmer...

  • Seite 10: Elektrischer Anschluß

    (bl) Brückenspeisespannung U (–) schwarz (sw) Meßsignal Druck weiß (ws) Meßsignal Druck (–) (rt) Fühlerleitung grün (gn) – Fühlerleitung (–) grau (gr) – Gehäuse / Masse Kabelschirm Tab. 5.1: Anschlußbelegung des Druckaufnehmers P6A mit Anschlußkabel und HS6P-Stecker B 22.P6A.20 de...
  • Seite 11 Brückenspeisespannung (+) bl, gn Kabeldose HKS6 HKS6 Meßsignal Druck Meßsignal Druck (–) Brückenspeisespannung (–) sw, gr Nicht belegt – Nicht belegt – – Kabelschirm Abb. 5.2: Anschlußbelegung des Anschlußkabels 1-KAB405.30A-3 für den Druck- aufnehmer P6A mit Gerätestecker HS6P B 22.P6A.20 de...

  • Seite 12: Kabelverlängerung

    5.1 Kabelverlängerung Verlängerungskabel müssen abgeschirmt und kapazitätsarm sein. Vor allem die Speiseleitungen sollen große Querschnitte haben. HBM empfiehlt und lie- fert Verlängerungskabel sowie Meßkabel als Meterware. Bei Kabelverlängerungen ist auf einwandfreie Verbindung mit geringstem Übergangswiderstand und guter Isolation zwischen den Leitungen und Masse zu achten.

  • Seite 13: Schaltung Bei Differenzdruckmessung

    Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Als Differenzdrucksignal liegt an: U = 1/2 – U B 22.P6A.20 de...

  • Seite 14: Messen

    Drücke. Dabei ist zu beachten, daß bei Meßfrequenzen im Bereich der Eigenfrequenz mit Amplitudenüberhöhungen zu rechnen ist. Bei dynamischer Beanspruchung dürfen die Druck-Maxima nicht über dem Nenndruck liegen. Die Schwingbreite (Spitze/Spitze) der zulässigen Druck- schwankung darf nicht größer werden als 70 % des Meßbereichsendwertes. B 22.P6A.20 de...

  • Seite 15: Technische Daten (Nach Din 16 086)

    Linearitätsabweichung einschließlich Hy- sterese < $0,2 Wiederholbarkeit nach DIN 1319 < $0,05 °C Nenntemperaturbereich -10...+80 °C -40...+100 (...+120 °C bis zu 24 Stunden) Gebrauchstemperautrbereich °C -50...+100 (...+120 °C bis zu 24 Stunden) Lagerungstemperaturbereich Gewicht ohne Kabel, ca. B 22.P6A.20 de...

  • Seite 16: Abmessungen (In Mm)

    Kabelanschluß 10 bar...500bar ca. 112 M12x1,5 mit Steckeranschluß 10 bar...500bar ca. 97 M12x1,5 – Adapter M12/M20 SW 32 Material: Edelstahl 1.4305 ∅ D ∅ N ∅ O ∅ P P3M/500/M20 M12x1,5 M20x1,5 20,2 P3M/500/R1/2 M12x1,5 G1/2 20,2 B 22.P6A.20 de...

  • Seite 17: Optionen

    UPT06J-10-6S, Fa. Cannon Bestell-Nr.: P6A Bestellbeispiel P6A– 0 1 0 B Bestellbeispiel für 10 bar mit D15–Stecker Bestellnummern: Kabeldose HK6S, Bestell-Nr. 3-3312.0095 Anschlußstecker MS3106A16S-1P, Bestell-Nr. 3-3312.0027 15poliger D-Stecker, Bestell-Nr. 2-9278.0321 Anschlußkabel Kab 405.30-3 (für Variante mit Stecker HS6P) B 22.P6A.20 de...

  • Seite 18: Abdruck Der Konformitätserklärung

    Abdruck der Konformitätserklärung B 22.P6A.20 de...
  • Seite 19 B 22.P6A.20 de...
  • Seite 20 Sie stellen keine Eigenschaftszusicherung im Sinne des §459, Abs. 2, BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: 061 51/ 8 03-0; Fax: 061 51/ 8039100 E–mail: support@hbm.com www.hbm.com B 22.P6A.20 de...
