Siemens SINAMICS G120 Bedienungsanleitung Seite 121

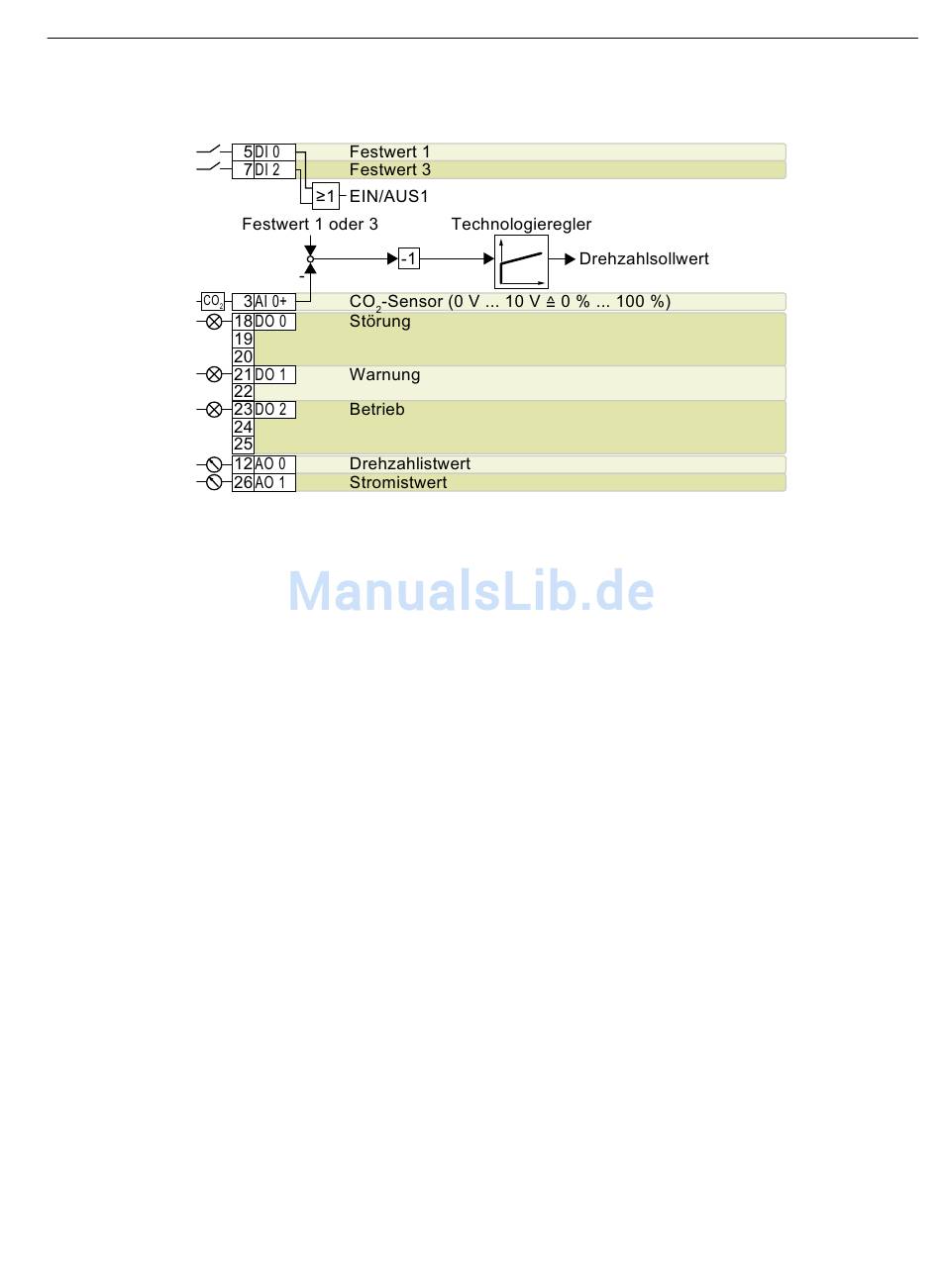

Voreinstellung 112: "CO2-Sensor, 2 PID-Sollwerte"
DO 0: p0730, ...,
DO 2: p0732
Weitere Einstellungen:
● CO
● Analogeingänge Glättungszeitkonstante: p0753 = 500 ms
● Technologische Einheit: p0595 = 1 (%), Bezugsgröße: p0596 = 1
● Voreinstellung des Technologiereglers:
● "Fangen" ist frei gegeben: p1200 = 1
● Wiedereinschaltautomatik ist aktiv. Nach Netzausfall quittiert der Umrichter selbstständig eventuelle
Bezeichnung im BOP-2: P_F_CO2
Umrichter mit den Control Units CU230P-2
Betriebsanleitung, 01/2017, FW V4.7 SP6, A5E34257946A AD
AO 0: p0771[0], AO 1: p0771[1]
-Regelung über den Technologieregler
2
– Freigabe: p2200 = 1
– Festwert 1: p2201 = 50 %
– Festwert 3: p2203 = 10 %
– Technologieregler Sollwert 1: p2253 = r2224 (wirksamer Festwert)
– Hoch- und Rücklaufzeit für Sollwert: p2257 = p2258 = 30 s
– Ober- und Untergrenze Istwert: p2267 = 120 %, p2268 = -10 %
– Istwertfilter Zeitkonstante: p2265 = 10 s
– Technologieregler Regeldifferenz Invertierung: p2306 = 1
Störungen und schaltet den Motor ein: p1210 = 26
4.5 Control Unit installieren
DI 0: r0722.0, DI 2: r0722.2
Installieren
AI 0: r0755[0]
121
