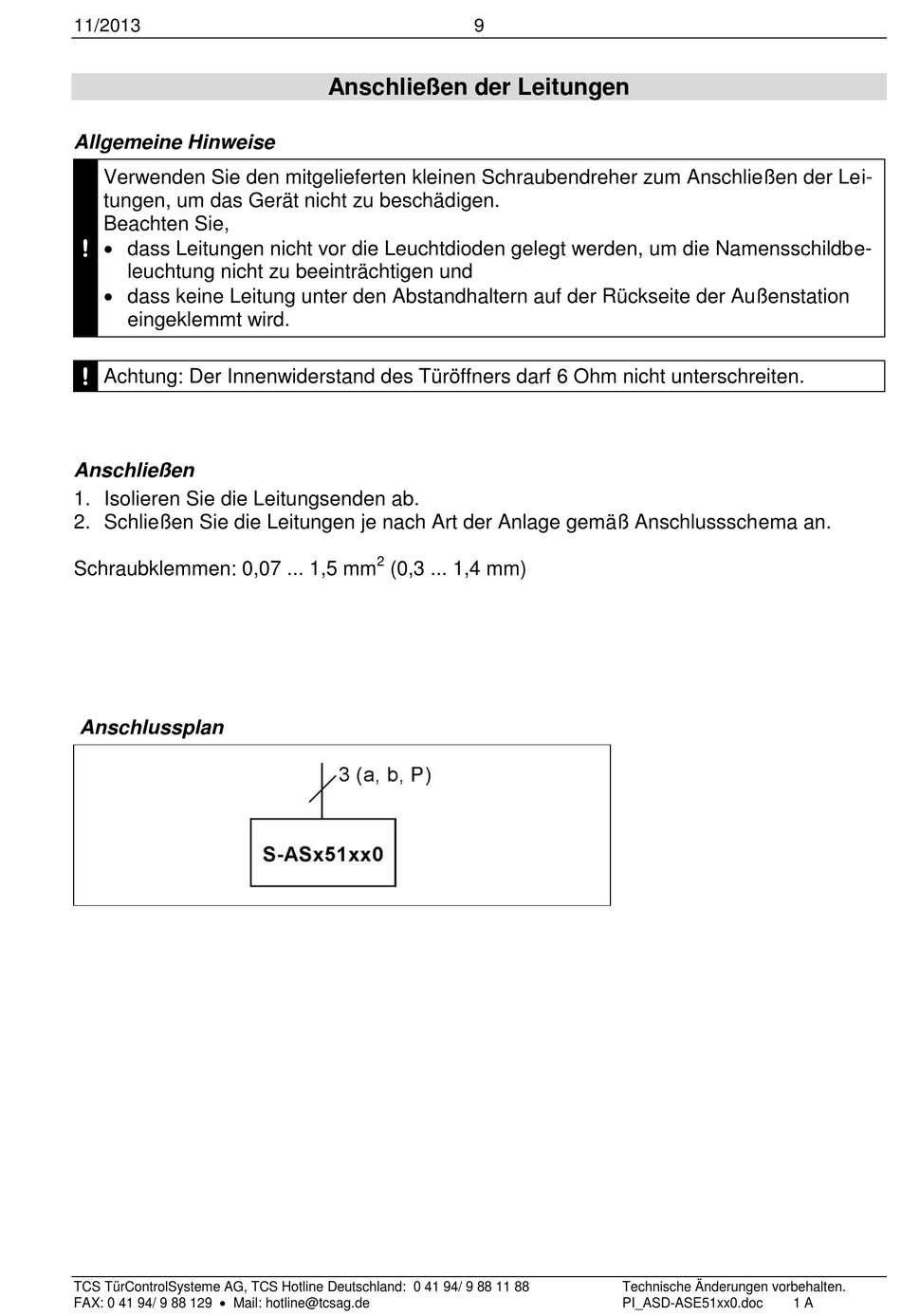

Allgemeine Hinweise
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Lei-
tungen, um das Gerät nicht zu beschädigen.
Beachten Sie,
!
dass Leitungen nicht vor die Leuchtdioden gelegt werden, um die Namensschildbe-
leuchtung nicht zu beeinträchtigen und
dass keine Leitung unter den Abstandhaltern auf der Rückseite der Außenstation
eingeklemmt wird.
!
Achtung: Der Innenwiderstand des Türöffners darf 6 Ohm nicht unterschreiten.
Anschließen
1. Isolieren Sie die Leitungsenden ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Anschlussschema an.
Schraubklemmen: 0,07 ... 1,5 mm
Anschlussplan
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
