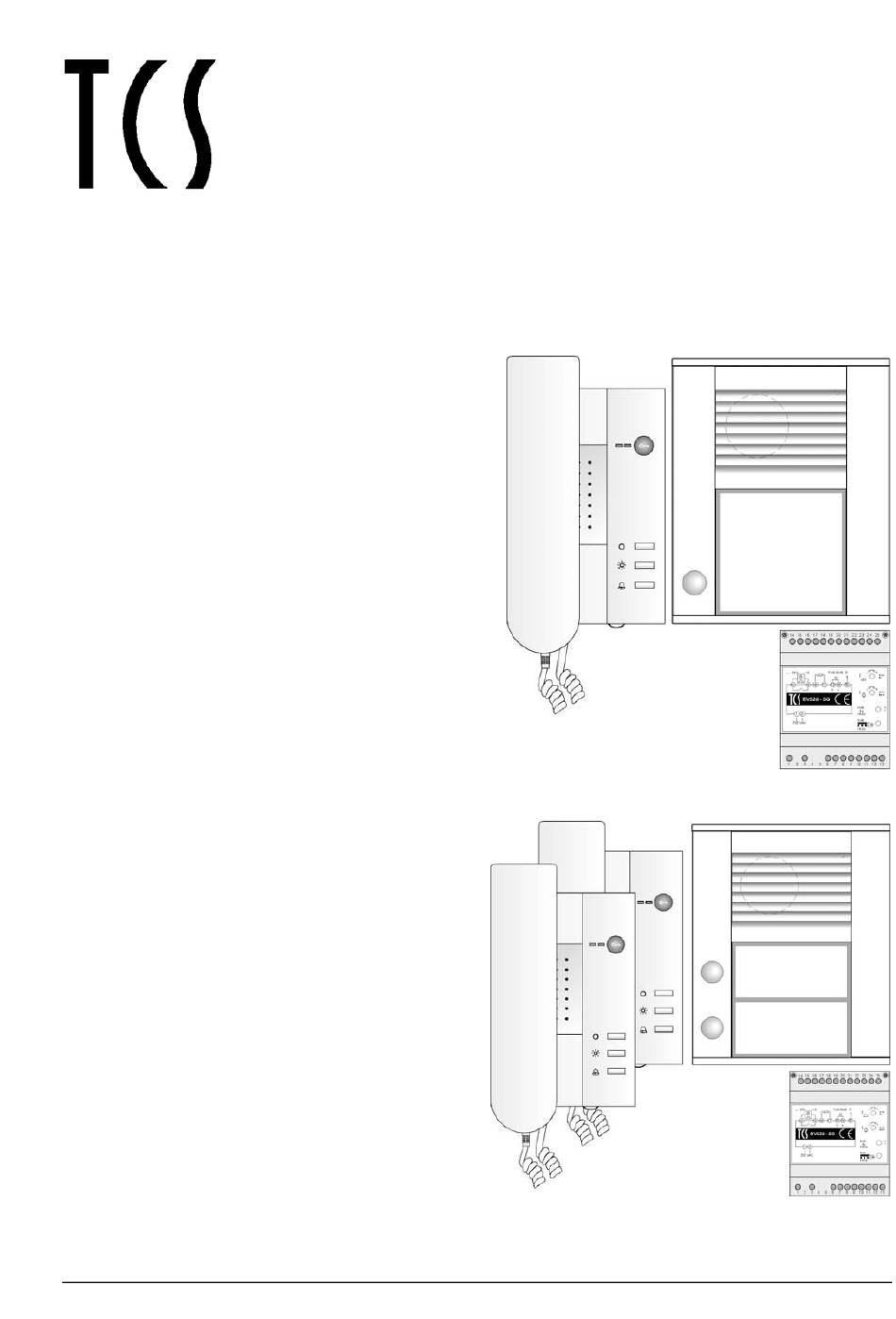

- Seite 1 Produktinformation Vorkonfigurierte Türsprechanlage für 1 Wohneinheit für 2 Wohneinheiten TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc...
-
Seite 2: Inhaltsverzeichnis
Programmierung mit dem Servicegerät TCSK-01 ............16 Reinigung...........................16 Service..........................16 Packungsinhalt 1 x Außenstation ASD11011 (2 WE: Außenstation ASD11021) 1 x Haustelefon IMM1000 (2 WE: und 1 x Haustelefon IMM1002) 1 x Versorgungs- und Steuergerät BVS20-SG 1 x Namensschilder, Sechskant-Winkelschraubendreher DIN911, Schraubendreher mit Rundgriff... -
Seite 3: Sicherheitshinweise
• Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. Allgemeines zur Leitungsführung in TCS-Anlagen Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch... -
Seite 4: Verwendung

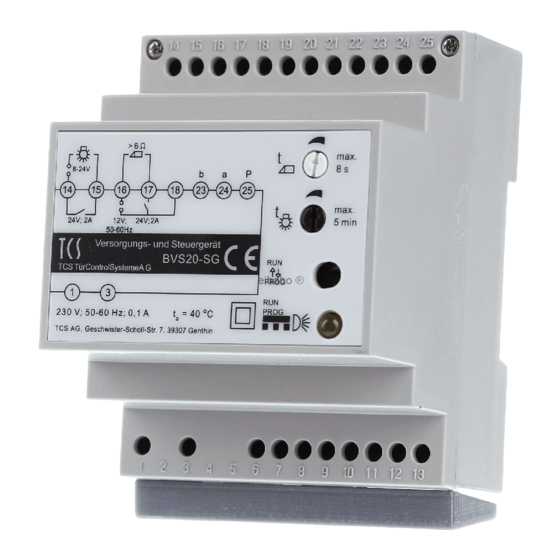

Die Türsprechanlagen ist je nach Ausführung für 1 oder 2 Wohneinheiten verwendbar. Diese Türsprechanlage ist nicht erweiterbar mit Innen und Außenstationen o. dgl.! Kurzbeschreibung • Sie besteht aus drei TCS-Grundkomponenten: Außenstation, Haustelefon(en) und Ver- sorgungs- und Steuergerät BVS20-SG. Grund-Funktionen Innenstationen Türruf, Sprechen... -
Seite 5: Zusatz-Funktionen
Beleuchtung Namensschild mittels LED, Anschluss der P-Ader notwendig. Versorgungs- und Steuergerät Türöffnerzeit einstellbar Lichtschaltzeit einstellbar Anschlussmöglichkeiten für Türöffner und Treppenlichtautomat TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc... -
Seite 6: Anlagenübersicht
0 °C ... + 40 °C ratur Versorgungsspannung 230 V ~ Eingangsstrom (gesamt) 18,1 mA (ASD11011 und 1 Innenstation) 20,2 mA (ASD11021 und 2 Innenstationen) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc... -
Seite 7: Geräteübersicht Innenstation Imm1000
Geräteübersicht Innenstation IMM1000 Anzeige Zusatzfunktionen (grün) Hörer mit Mikrofon Anzeige Ruf AUS (rot) Türöffnertaste Lautsprecher Funktionstaste Lichttaste Oberschale Ruf AUS-Taste Ruftonlautstärke- regler TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc... -
Seite 8: Geräteübersicht Außenstation Asd
Laut- sprecher Kabel- durchführung Befestigungs- Lautstärkereg- bohrungen ler Mikrofon Klingeltaste Untere Blende Kondens- wasserablauf Dargestellt ist ASD11021, ohne Namensschildglas TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc... -
Seite 9: Montage
Gerätes nach unten aus dem Profil herausziehen können. Montieren Sie kein Gerät unterhalb des Gerätes. Dichten Sie unter keinen Umständen das Gerät mit Silikon ab! Kondenswasser muss ablaufen und verdunsten können. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc... -
Seite 10: Anschließen Der Leitungen
• Installieren Sie die Geräte der Anlage vollständig. • Prüfen Sie die a- und b-Ader auf Kurzschluss. • Schalten Sie die Netzspannung ein. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de... -
Seite 11: Einstellen Der Lautstärke Von Mikrofon Und Lautsprecher
4. Schieben Sie die zugeschnittenen Schilder von der Seite in die Taschen am Namensschildglas. Wir empfehlen, die Namensschilder auf einer beständigen Spezialfolie auszudrucken. Bestellung der Folien direkt bei TCS möglich: Be- schriftbare Polyesterfolie für Namenschilder DIN A4. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. -
Seite 12: Einstellung
Mit dieser vorkonfigurierten Anlage sind folgende Programmierungen über das IMM100x möglich. Einige Programmierfunktionen setzen das Vorhandensein von ergänzenden An- lagenteilen voraus. Manuelle Programmierung Legende zur Programmierung TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc... - Seite 13 Quittungston ertönt und grüne te loslassen LED erlischt Türöffnerautomatik Rufumleitung oder Bus-Aktion an Ziel-Innenstation ausführen: Hörer abnehmen oder Umschalttaste Sprechen/Hören TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc...
- Seite 14 (wenn deak- tiviert) oder deaktivieren (wenn aktiviert) Parallelruf aktivieren oder Bus-Aktion an Ziel-Innenstation ausführen: Hörer abnehmen oder Umschalttaste Sprechen/Hören Parallelruf deaktivieren TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_PBM11x0_Art0016033_1v2.doc...
- Seite 15 Bei erstmaliger Verstellung dieses Türruftones wird auch der für die zweite Außenstation identisch miteingestellt. Erst wenn der Türrufton für die zweite Außenstation einmal separat (3b) eingestellt worden ist, muss er immer unabhängig verstellt werden. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de...
-
Seite 16: Ruftonauswahl
