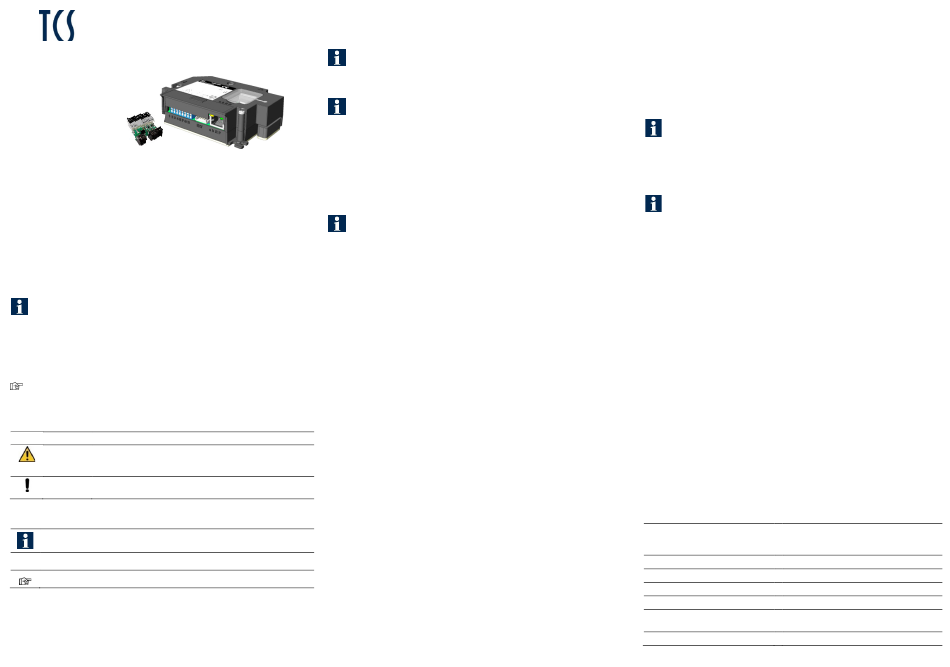

TCS ASI91000-0000 Produktinformation

Produktinformation
IP Einbau-Türlautsprecher
Lieferumfang
1x Einbau-Türlautsprecher ASI91000-0000
1x Türöffner-Relais TOER FAA1100-0600
1x Schraubendreher mit Rundgriff
1x Schraube 3 x 25,
z. B. für Renz-Adapter „Antivandalismus"
3x Schrauben 3 x 10,
z. B. für Renz-Adapter „Standard" / „Antivandalismus"
Produktinformation
Einleitung
Hinweise zur Produktinformation
Die Produktinformation richtet sich
ausschließlich an Elektrofachkräfte.
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungs-
gemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die
Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und
Reparatur zugänglich ist.
Produktinformationen sind im Downloadbereich unter www.tcsag.de
verfügbar.
Verwendete Symbole für Warnhinweise
Symbol Signalwort Erläuterung
WARNUNG! Das Signalwort bezeichnet eine Gefährdung mit einem mitt-
leren Risikograd, die, wenn Sie nicht vermieden wird, den
Tod oder eine schwere Verletzung zur Folge haben kann.
ACHTUNG! Das Signalwort bedeutet, dass Geräte-, Umwelt- oder
Sachschäden eintreten können.
Weitere verwendete Symbole und Kennzeichnungen
Wichtiger Hinweis oder wichtige Information
►
Handlungsschritt
Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
Sicherheitshinweise
Allgemeine Sicherheitsbestimmungen
Montage, Installation, Inbetriebnahme und Reparaturen elektri-
ASI91000-0000
scher Geräte dürfen nur durch eine Elektrofachkraft ausgeführt
werden. Halten Sie die geltenden Normen und Vorschriften für die
Anlageninstallation ein.
Beachten Sie bei der Installation von TCS-over-IP-Anlagen die
allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen
nach VDE 0800. Unter anderem:
• Getrennte Führung von Stark- und Schwachstromleitungen,
• Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
• Einsatz von Trennstegen zwischen Stark- und Schwachstrom-
leitungen in gemeinsam genutzten Kabelkanälen,
• Verwendung von mindestens Cat5e Verlegekabeln.
Hinweise zur Netzwerksicherheit
Beachten Sie, dass diese Hinweise zur Netzwerksicherheit allge-
mein gültig sind und je nach individueller Konfiguration und Um-
gebung des Produkts angepasst werden müssen.
Es wird empfohlen, die Netzwerksicherheit regelmäßig zu über-
prüfen und ggf. weitere Maßnahmen zu ergreifen, um mögliche
Sicherheitslücken zu minimieren.
• Beachten Sie, dass die Kommunikation zwischen TCS-Gerät
und Netzwerk nicht in jedem Fall verschlüsselt wird.
• Schützen Sie Ihre Netzwerkressourcen durch:
–
–
• Verschlüsselung nutzen:
–
–
• Passwörter und Benutzerkonten:
–
–
–
–
• Überwachen und protokollieren von Netzwerkaktivitäten
–
–
• Regelmäßige Software-Updates
• Halten Sie Ihre Geräte und Anwendungen immer auf dem neu-
esten Stand, um von Sicherheitsupdates zu profitieren.
Produktbeschreibung
Bestimmungsgemäßer Gebrauch

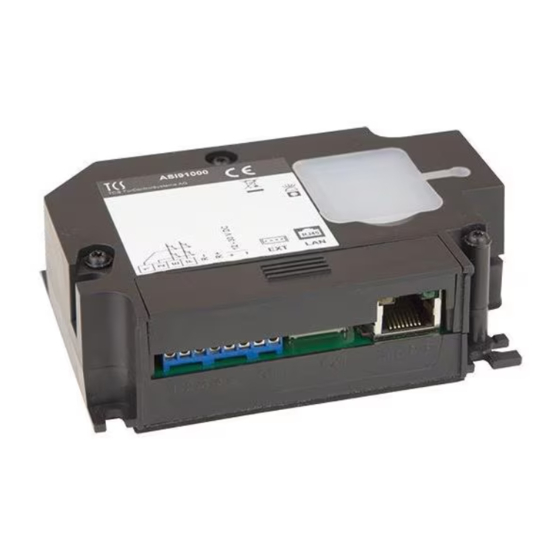

Der ASI91000 ist ein VoIP-fähiger Einbau-Türlautsprecher für den An-
schluss von bis zu 260 Tasten zum Vollduplex-VoIP-Freisprechen. Der
ASI91000 ist kombinierbar mit bis zu 8 Einbau-Klingeltastenerweiterun-
Einrichten von Firewalls und Prüfung Ihrer Sicherheitsein-
stellungen
Schränken Sie den physischen Zugang ein.
Stellen Sie sicher, dass die Kommunikation über ver-
schlüsselte Protokolle erfolgt.
Wenn möglich, aktivieren Sie die Verschlüsselung für
VoIP-Kommunikation, Videoübertragung und Schaltbefeh-
le.
Vergeben Sie nur starke und eindeutige Passwörter.
Schützen Sie Passwörter vor unautorisierten Zugriff.
Ändern Sie Passwörter regelmäßig und verwenden Sie
ggf. eine Zwei-Faktor-Authentifizierung.
Löschen Sie nicht mehr benötigte Benutzerkonten.
Verwenden Sie Syslog oder andere Aufzeichnungsfunkti-
onen.
Überwachen Sie regelmäßig die Protokolldateien, um
mögliche Sicherheitsvorfälle zu erkennen.
1
gen ASI31000 mit jeweils 32 Tasteneingängen. Er ist für den Einbau
hinter bauseitigen Frontblenden vorgesehen. Er ist für den Einsatz im
Innenbereich und im geschützten Außenbereich geeignet.
Das FAA1100-0600 ist ein Türöffner-Relais für das gezielte Türöffnen,
wenn mehrere Außenstationen und Türöffner in einer Anlage eingebaut
sind. Mit diesem Relais wird die Tür geöffnet, von der der letzte Ruf er-
folgt ist. Für den Anschluss von Gleichstrom-, Wechselstrom- und Ru-
hestromtüröffner geeignet. Anschluss: siehe Schaltungsbeispiele. Zum
Einbau u. a. in eine bauseitige Frontplatte oder Unterputzdose geeignet.
Der Betrieb des Einbau-Türlautsprechers ASI91000 ist nur zuläs-
sig mit
• geschlossener Serviceöffnung
• geschlossener Klemmenraum-Abdeckung und
• in korrekter Einbaulage, siehe Geräteübersicht, Symbol Einbau-
lage 1. Wenn nicht anders möglich Einbaulage 2.
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch
abweichen oder über diesen hinausgehen, übernimmt der Herstel-
ler keine Haftung.
Kurzbeschreibung
• 4 integrierte Tasteneingänge
• Open-Collector-Ausgang für Schaltfunktionen
• Unterstützung von Netzwerk-Aktoren via http
• Auslösung von Steuerfunktion via DTMF bei bestehender Sprechver-
bindung
• Peer-to-Peer-fähig
• Anschluss weiterer AMI-Module über 4-poliges Verbindungskabel:
– bis zu 8 Klingeltastenmodule AMI1091x oder ASI31000
– Infomodul AMI11300-00xx
• Quittungston vor dem Aufschalten der Sprechverbindung
• bauseitige Klingeltaste für Steuerfunktionen nutzbar
• Vollduplex-VoIP-Freisprechen
• automatische Rufannahme einstellbar
• Statusanzeige Netzwerkverbindung
• akustische und optische Fehleranzeige, rote LED
• Gesprächszeit ab Werk: 120 s, einstellbar
• Lautstärke und Quittungstonlautstärke separat manuell einstellbar
• Mikrofon lässt sich zur Entkopplung um 25 cm absetzen
• Türöffnerzeit an R-Klemme ab Werk: 3 s, einstellbar: 1...15 s
• Türbereitschaftszeit ab Werk: 56 s, einstellbar
• RJ45-Ethernet-Anschluss mit PoE-Unterstützung
Technische Daten
Versorgungsspannung 12 V DC * – 30 V DC (vom Gleichspan-
nungsnetzgerät)
IEEE802.3af (PoE)
Leistungsaufnahme in Ruhe P < 1 W
maximaler Leistungsaufnahme P(max) = 3,2 W
zulässige Umgebungstemperatur -25 °C ... + 55 °C
Gehäuse Kunststoff schwarz
H 79 x B 112 x T 34 ASI91000
Abmaße (in mm)
H 34 x B 28 x T 6,5 FAA1100
Gewicht 145 g ASI91000, 10 g FAA1100
