Oberschale aufrasten
► Setzen Sie die Oberschale auf die beiden Rastnasen an
der Unterschale auf (1).
► Rasten Sie die Oberschale unten mit leichtem Druck ein
(2).
Beschädigung der Adern durch Ein-
ACHTUNG!
klemmen.
Achten Sie darauf, die Adern so zu verlegen, dass Sie
diese beim Aufrasten der Oberschale nicht einklemmen.
Innenstation öffnen
An der Unterseite des Gerätes befindet sich eine rechteckige
Entriegelungsöffnung.
► Führen Sie einen Schraubendreher mit leichtem Druck in
diese Öffnung ein (Abb. 7).
Die Oberschale lässt sich an der Unterseite abziehen.
►
Heben Sie die Oberschale von den beiden oberen
Rastnasen ab.
Anschließen der Leitungen
Anschlussleitungen
zulässiger Querschnitt (Durchmesser)
max. Anzahl Drähte pro Klemmenkontakt
Schließen Sie weitere Adern mittels Hilfsklemmen an!
Verwenden Sie für einen sicheren Kontakt nur Anschlussleitungen mit gleichem Durchmesser
in einem Klemmenkontakt.
12
2

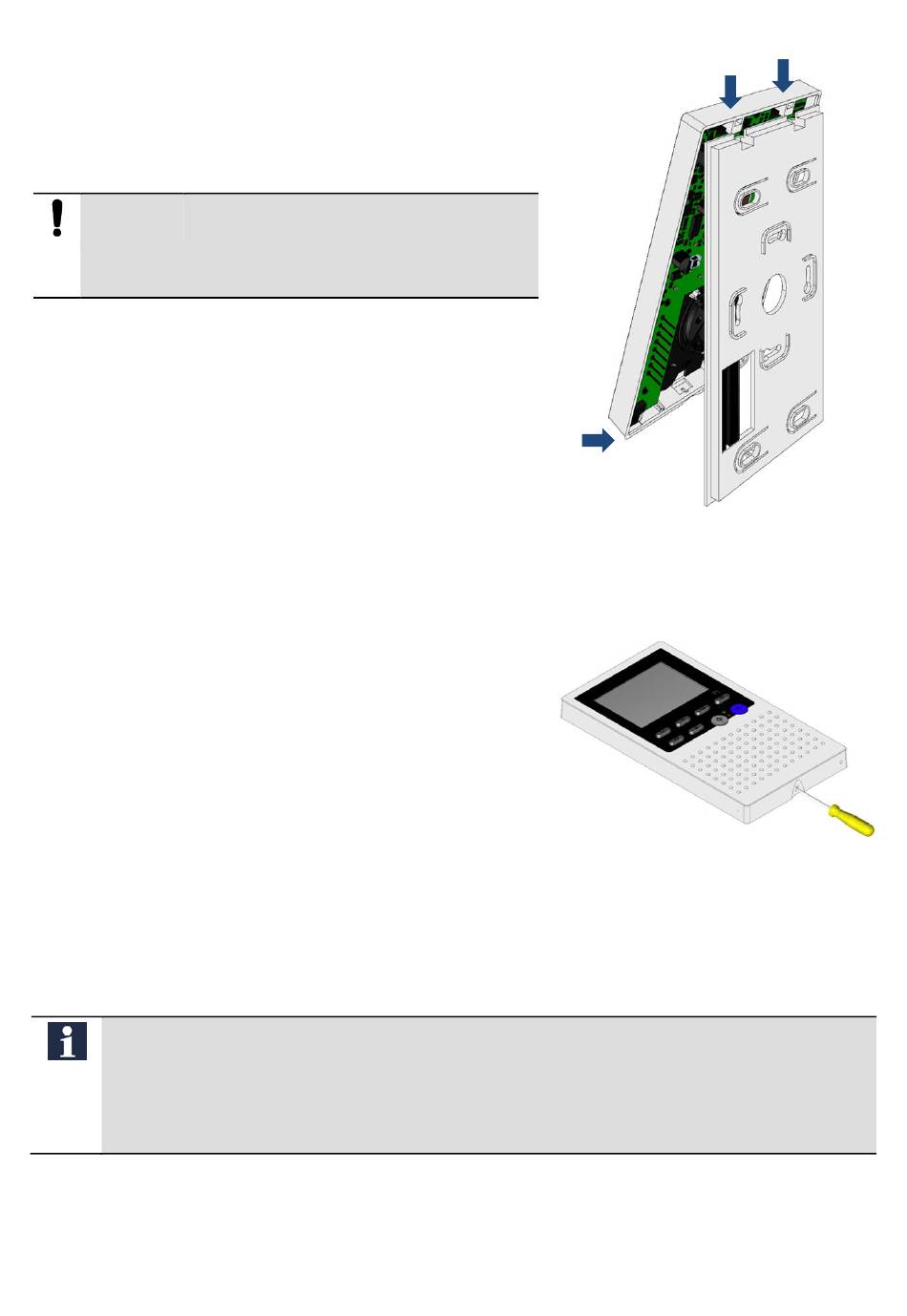

Abb. 6: Oberschale aufrasten
Abb. 7: Öffnen der Innenstation
0,08 ... 0,82 mm2 (Ø 0,32 ... 1,0 mm)
2 x 0,8 mm, 3 x 0,6 mm
1
