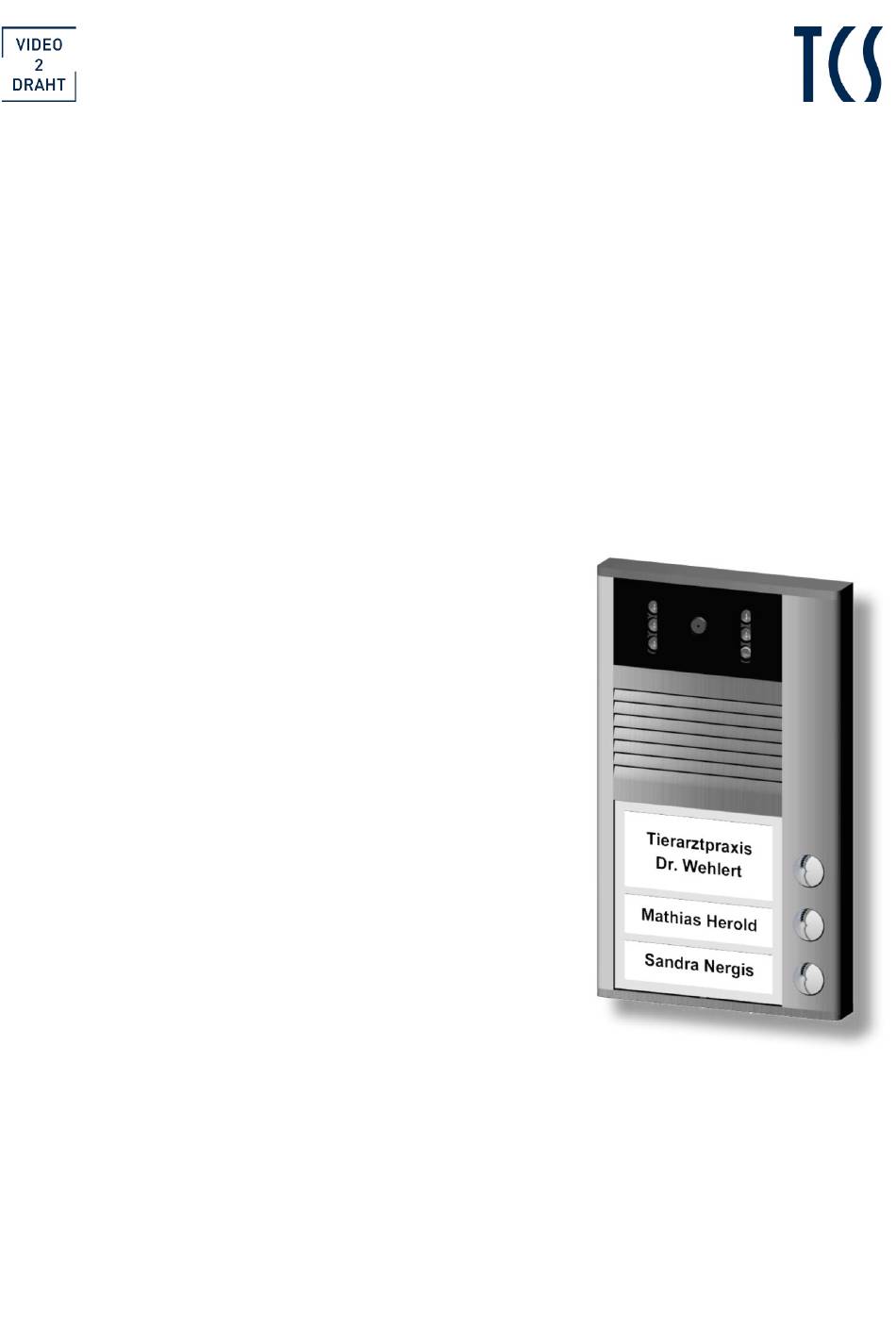

- Seite 1 Produktinformation Video-Außenstation AVC120x0-0010 für den Video-2-Draht:BUS AVC12030-0010...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ......................... 4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise ..................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Blitzschutzmaßnahmen ..............................5 Hinweis zur Videoüberwachung nach DIN 33450 ......................5 Produktbeschreibung .................... -
Seite 4: Lieferumfang
Lieferumfang 1 x Video-Außenstation AVC120x0-0010 2 x Namensschilder 2 x win:clip -Schlüssel 1 x Schraubendreher Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitsbestimmungen Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. -
Seite 6: Produktbeschreibung
AVC120x0-0010 sind Video-Außenstationen in kompakter Bauweise für die Verwendung im Außenbereich. Die Video-Außenstationen sind ausschließlich für den Betrieb in Video-2-Draht:BUS- Anlagen von TCS und für die Aufputzmontage geeignet. Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausgehen, übernimmt der Hersteller keine Haftung. -
Seite 7: Geräteübersicht
Geräteübersicht Infrarot-LEDs Anschluss Mikrofon Lichtsensor Befestigungsbohrungen Frontblende Kabeldurchführung Anschlussklemme (av, bv und Pv) Lautstärkeregler Mikrofon Anschluss Namensschildbeleuchtung Lautstärkeregler Lautsprecher Klingeltasten Öffnung für win:clip Namensschild Lautsprecher Typenschild Regler Helligkeit Videobild Mikrofon Kamera... -
Seite 8: Technische Daten
Technische Daten Versorgungsspannung +32 V DC ± 2 V (Versorgungs- und Steuergerät) Eingangsstrom in Ruhe I(av) = 80 mA (im 2-Drahtbetrieb) I(av) = 0,54 mA, I(Pv) = 74,5 mA (im 3-Drahtbetrieb) maximaler Eingangsstrom max. Iav/IPv = 135 mA Kamera color-Kamera 1/3“... -
Seite 9: Montage Und Installation
Montage und Installation Montage Montageort Um eine optimale Videoqualität zu erreichen, vermeiden Sie die Ausrichtung der Kamera auf: • Sonneneinstrahlung • starke Lichtquellen • helle oder stark reflektierende Wände Montagehöhe Berücksichtigen Sie bei der Wahl der Montagehöhe der Video- Außenstation den Erfassungswinkel der Kamera (Abb.: 1). Personen mit durchschnittlicher Körpergröße werden bei einer Montagehöhe von 160 cm über dem Boden optimal erfasst. - Seite 10 Gehäuse öffnen und schließen Die Außenstation ist mit dem win:clip -System aus- gestattet. Dieses ermöglicht ein Öffnen und Ver- schließen des Gerätes ohne Schrauben. Öffnen: ► Schieben Sie den win:clip -Schlüssel in die Öffnung der Frontblende. ► Drücken Sie den Schlüssel bis zum Anschlag in die Öffnung (1).
-
Seite 11: Namensschilder Beschriften
► Legen Sie das Namensschild in das Namensschildglas ein (Abb. 5). ► Schließen Sie das Namensschildglas. ► Schließen Sie die Außenstation. Abb. 4: Namensschilder öffnen Sie können die Folien direkt bei TCS bestellen. Beschreibbare Polyester- Abb. 5: Namensschild einlegen folie für Namensschilder DIN A4. -
Seite 12: Leitungen Anschließen
Leitungen anschließen Anschlussleitungen ► Isolieren Sie die Leitungen ab. ► Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel/Anschlussplan an. ACHTUNG! Beschädigung des Gerätes. Verwenden Sie einen kleinen Schraubendreher zum Anschließen der Leitungen, um das Ge- rät nicht zu beschädigen. Folgende Anschlussausführungen sind NICHT zulässig: •... -
Seite 13: Schaltungsbeispiel
Schaltungsbeispiel • Setzen Sie den Abschlusswiderstand in der Innenstation, wenn die Innenstation am Ende eines Video-2-Draht:BUS installiert ist. • Bei der Verwendung eines Videoverteilers FVY2200-0600, muss jeder ungenutzte Ausgang des FVY2200-0600 mit einem Abschlusswiderstand (z.B. zusätzlicher Innenstation) abge- schlossen werden. •... - Seite 14 Schaltungsbeispiel für Mehrfamilienhaus mit Stichleitungen und Videoverteiler Abb. 7: Schaltungsbeispiel für Mehrfamilienhaus mit Stichleitungen und Videoverteiler (Kleinanlage) Weitere Schaltungs- und Verdrahtungsbeispiele finden Sie in der Produktinformation NVV1000- 0400. Die Produktinformation steht im Downloadbereich unter www.tcsag.de zur Verfügung.
-
Seite 15: Inbetriebnahme
Achtung, verwenden Sie ausschließlich Geräte aus dem TCS-Sortiment Video-2-Draht. Einen Hinweis liefert Ihnen das ICON auf dem Gerät und in der Produktinformation Für die Dauer der Konfiguration mit dem Servicegerät TCSK oder FBI1210 kann die Übertra- gung des Videobildes eingeschränkt sein. -
Seite 16: Einstellungen
Einstellungen Lautstärke von Mikrofon und Lautsprecher ACHTUNG! Beschädigung des Gerätes. Verwenden Sie den mitgelieferten kleinen Schrau- bendreher zum Einstellen der Lautstärke. Die Lautstärken sind werksseitig auf einen Mittelwert einge- stellt. Eine Änderung ist nicht immer notwendig. Beachten Sie Abb. 8: Lautstärke einstellen beim Einstellen, dass die Verstärkung von Lautsprecher und Mikrofon nicht unabhängig voneinander eingestellt werden kann. -
Seite 17: Konfiguration
Konfiguration Konfigurationsmöglichkeiten configo Werksein- Funktion Manuell TCSK stellung ab Version 0.0.0 Lautstärke Lautsprecher Mittelwert Lautstärke Mikrofon Mittelwert Helligkeit Videobild Mittelwert AS-Adresse deaktiviert Türbereitschaftszeit 56 s Sprechzeitbegrenzung 56 s Türöffner-Dauer Quittungstöne Grundzustand Rufzeit Geräte- Anzahl der Klingeltasten abhängig Türöffner nur bei aktiver Türbereitschaft deaktiviert Lichtschaltfunktion deaktiviert... - Seite 18 • Bei gesetzter Programmiersperre können Sie keine Klingeltasten programmieren. • Zum Aufheben der Programmiersperre benötigen Sie das Servicegerät TCSK oder die Konfigurationssoftware configo™. • Bevor eine bereits programmierte Klingeltaste neu programmiert werden kann, muss die Programmierung gelöscht werden. Programmiermodus am Steuer- und Versorgungsgerät einschalten Drücken Sie kurz die RUN/PROG-Taste.
-
Seite 19: Ersatzteile
4a Eine 2. Innenstation (Seriennummer) auf eine Klingeltaste programmieren mittels Sprechverbindung <6 s> <6s> Stellen Sie eine Drücken Sie die zu programmierende Klingeltaste bis ein Lassen Sie Beenden Sie Sprechverbindung Prog2-Ton und danach ein NoProg-Ton ertönt sowie die Klingeltas- die Sprech- zur Außenstation danach ein Rufton an der Außen- und Innenstation. -
Seite 20: Reinigung
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
