Anschlussleitungen
Zulässiger Querschnitt (Durchmesser)
Max. Anzahl Drähte pro Klemmenkontakt
Weitere Adern sind mittels Hilfsklemmen anzuschließen!
!
Verwenden Sie nur Anschlussleitungen mit gleichem Durchmesser in einem Klemmenkontakt.

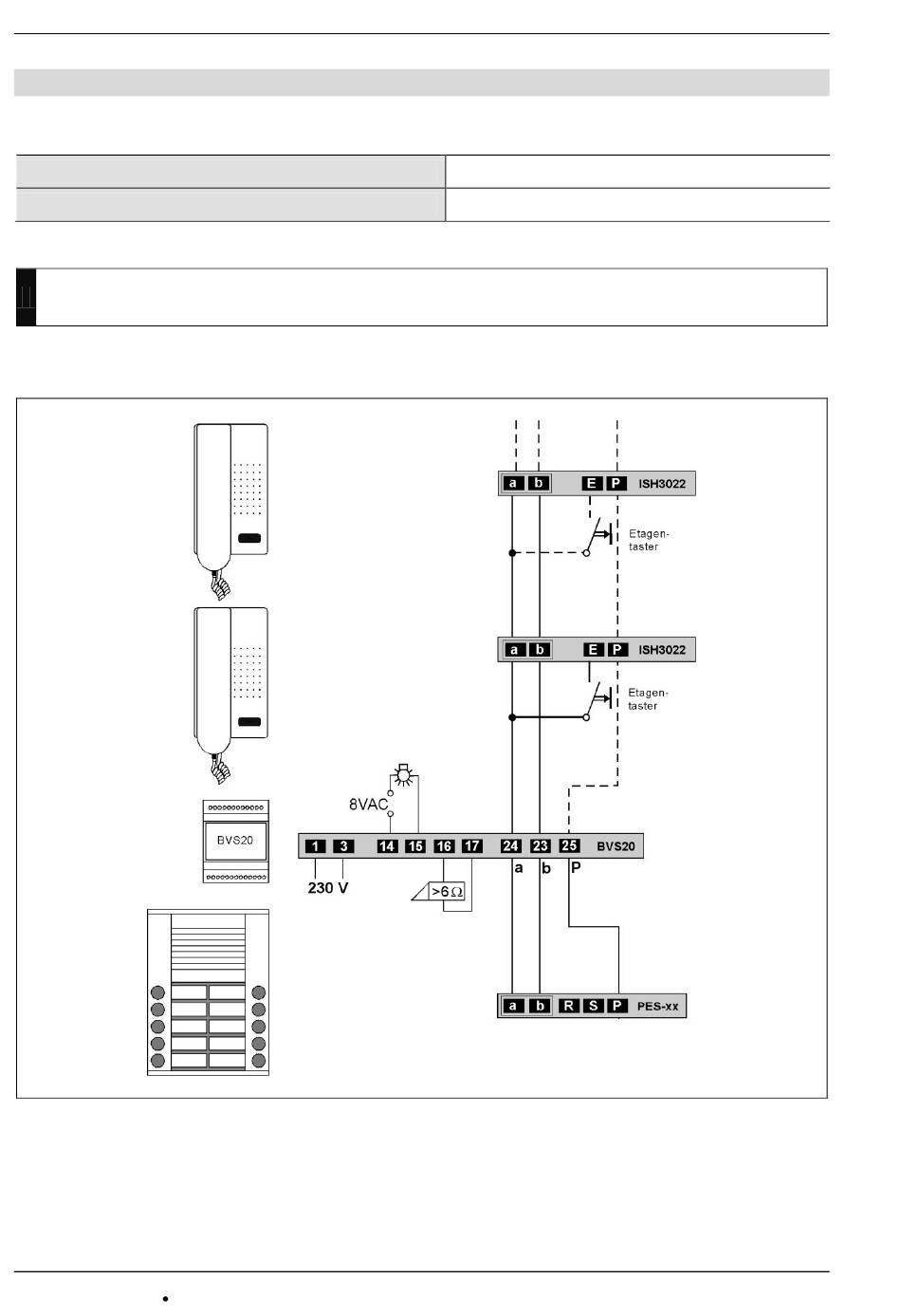

Schaltungsbeispiel
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
8
Anschließen der Leitungen
0,08 ... 0,82 mm
2
(Ø 0,32 ... 1,0 mm)
je 2 x 0,8 mm, 3 x 0,6 mm
Technische Änderungen vorbehalten.
PI_ISH3022.doc 1A
11/2012
mi
