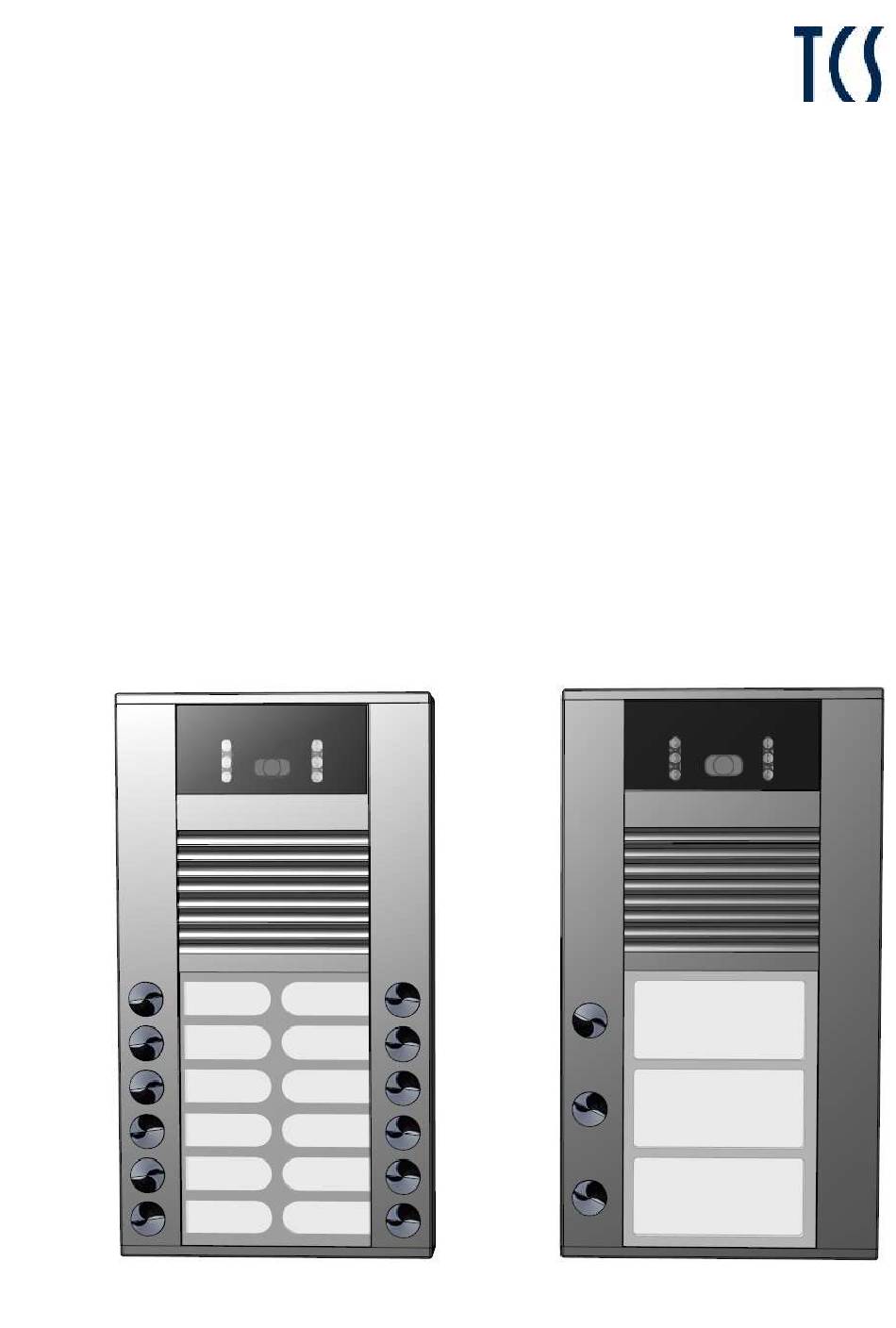

- Seite 1 Produktinformation Außenstationsserien AVE/AVD mit Video zur Aufputzmontage...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ................................3 Einleitung ..................................3 Hinweise zur Produktinformation .................................... 3 Verwendete Symbole und Warnhinweise ................................3 Weitere verwendete Symbole ....................................3 Sicherheitshinweise ..............................4 Allgemeine Sicherheitsbestimmungen .................................. 4 Blitzschutzmaßnahmen ......................................4 Produktbeschreibung ..............................5 Bestimmungsgemäßer Gebrauch ................................... 5 Kurzbeschreibung ........................................ -
Seite 3: Lieferumfang
AVD / AVE Sechskant-Winkelschraubendreher DIN 911 Schraubendreher mit Rundgriff Namensschilder, leer und mit Lichtsymbol Produktinformation Programmiertabelle Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation der Videoaußenstationsserie AVD/AVE beinhaltet wichtige Hinweise zu bestimmungsge- mäßem Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie zu Zwecken der Wartung und Reparatur zugänglich ist. -
Seite 4: Sicherheitshinweise
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforde- rungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen ... -
Seite 5: Produktbeschreibung
Bestimmungsgemäßer Gebrauch Die Video-Außenstationsserien AVD/AVE sind zur Aufputzmontage für die Verwendung im Außenbereich geeignet. Modifikationen und Reparaturen am Gerät sind nur zulässig, soweit diese in der Produktinformation be- schrieben sind und von einer Elektrofachkraft ausgeführt werden. Andernfalls erlischt jeglicher Anspruch aus Garantie und Haftung. -
Seite 6: Geräteübersicht
Geräteübersicht Mikrofon untere Blende Frontblende Klingeltaste EEPROM Lautstärkeregler Mikrofon Anschlussklemme Anschluss für Klingeltastenerweiterung Kabeldurchführung Lautstärkeregler Lautsprecher Befestigungsbohrungen Lautsprecher Kondenswasserablauf Kamera Anzeige- und Bedienelemente Betätigen einer programmierten Klingeltaste löst Klingeln an der Innenstation aus Betätigen einer nicht programmierten Klingeltaste löst die Lichtschaltfunktion aus Klingeltaste Bildaufschaltung bei Betätigung einer Klingeltaste Bildaufschaltung bei Betätigen der Bildtaste an der Video-Innenstation... -
Seite 7: Technische Daten
Technische Daten Versorgungsspannung +24 V ± 8 % (Versorgungs- und Steuergerät) Material Gehäuse Aluminium Farben Gehäuse eloxiert natur, 2-fach eloxiert natur, eloxiert bronze, weiss lackiert Namensschildglas Acrylglas, bedruckt, 5 mm stark Abmaße (in mm) Gehäuse H 166 bis 280 x B 135 x T 20 Kamerafeld H 38 x B 82 Kamera... -
Seite 8: Gehäuse Öffnen Und Schließen
Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. Detaillierte Informationen zur Leitungsführung in TCS-Anlagen sowie zum Schleifenwiderstand finden Sie im Systemhandbuch. Verfügbar unter: http://www.tcsag.de/download/kataloge-prospekte-flyer ACHTUNG! Beschädigung des Gerätes. -
Seite 9: Etagentaster Anschließen
► Isolieren Sie die Leitungsenden ab. ► Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel/Anschlussplan an. Legen Sie die Leitungen nicht vor die Leuchtdioden, um die Namensschildbeleuchtung nicht zu beein- trächtigen. Achten Sie darauf, dass keine Leitung unter den Abstandhaltern auf der Rückseite der Au- ßenstation eingeklemmt wird. -
Seite 10: Inbetriebnahme Video
► Schneiden Sie die Namensschilder zu. ► Schieben Sie die Namensschilder von der Seite in die Taschen am Namensschildglas. Drucken Sie die Namensschilder auf einer beständigen Spezialfolie aus. Sie können die Folien direkt bei TCS bestellen: Beschreibbare Polyesterfolie für Namenschilder DIN A4. -
Seite 11: Klingeltastenprogrammierung
Voraussetzungen für die Programmierung: ► Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist. ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet. -
Seite 12: Programmieren Einer Klingeltaste
Programmieren einer Klingeltaste Programmiermodus einschalten Steuer- und Versorgungsgerät Drücken Sie kurz die RUN/PROG-Taste. Die LED blinkt. Der Programmiermodus der Anlage ist eingeschaltet. 2a Programmieren per Sprechverbindung oder Stellen Sie eine Sprechverbindung zur Drücken Sie kurz die Klingeltaste An Außen- und Innenstation ertönt ein Rufton. Außenstation her. - Seite 13 Wiederholen Sie die Programmierung einer bereits programmierten Klingeltaste ändern Sie immer nur die zweite Seriennummer. Wollen Sie die zuerst programmierte Seriennummer ändern, müssen Sie beide Seriennummern löschen und anschließend beide Seriennummern neu programmieren. Programmiermodus einschalten Steuer- und Versorgungsgerät Drücken Sie kurz die RUN/PROG-Taste. Die LED blinkt. Der Programmiermodus der Anlage ist eingeschaltet.
-
Seite 14: Programmierung Löschen
Programmierung löschen Bevor eine bereits programmierte Klingeltaste neu programmiert werden kann, muss die Programmierung ge- löscht werden. Programmiermodus einschalten Steuer- und Versorgungsgerät Drücken Sie kurz die RUN/PROG-Taste. Die LED blinkt. Der Programmiermodus der Anlage ist eingeschaltet. Klingeltaste löschen Halten Sie die Klingeltaste so lange gedrückt, bis die Löschtonfolge ertönt. Lassen Sie die Klingeltaste los. -
Seite 15: Reinigung
Fehlerbild / Problem / Störung mögliche Ursachen Maßnahmen Die Kamera ist beschlagen. Das Vide- Die Kamera ist nicht dauerhaft an. Lassen Sie Kamera dauerhaft an, da obild ist milchig/verschwommen. die Eigenwärme der Kamera aus- reicht, um ein Beschlagen zu verhin- dern. -
Seite 16: Gewährleistung
Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. www.tcsag.de/tcs/agb Unsere Verkaufs- und Lieferbedingungen finden Sie unter und in unserem aktuellen Produktkatalog. Fragen richten Sie bitte an unsere...
