Bedenken Sie bei der Montage weiterer Geräte, dass Sie das Namensschildglas des
Gerätes nach unten aus dem Profil herausziehen können. Montieren Sie kein Gerät
unterhalb des Gerätes.
Dichten Sie unter keinen Umständen das Gerät mit Silikon ab! Kondenswasser muss
!
ablaufen und verdunsten können.
Allgemeine Hinweise
Verwenden Sie unbedingt den mitgelieferten kleinen Schraubendreher zum An-
•
schließen der Leitungen, um das Gerät nicht zu beschädigen.
!
Beachten Sie, dass Leitungen nicht vor die Leuchtdiode gelegt werden, um die Na-
•
mensschildbeleuchtung nicht zu beeinträchtigen und dass keine Leitung unter den
Abstandhaltern auf der Rückseite der Außenstation eingeklemmt wird.

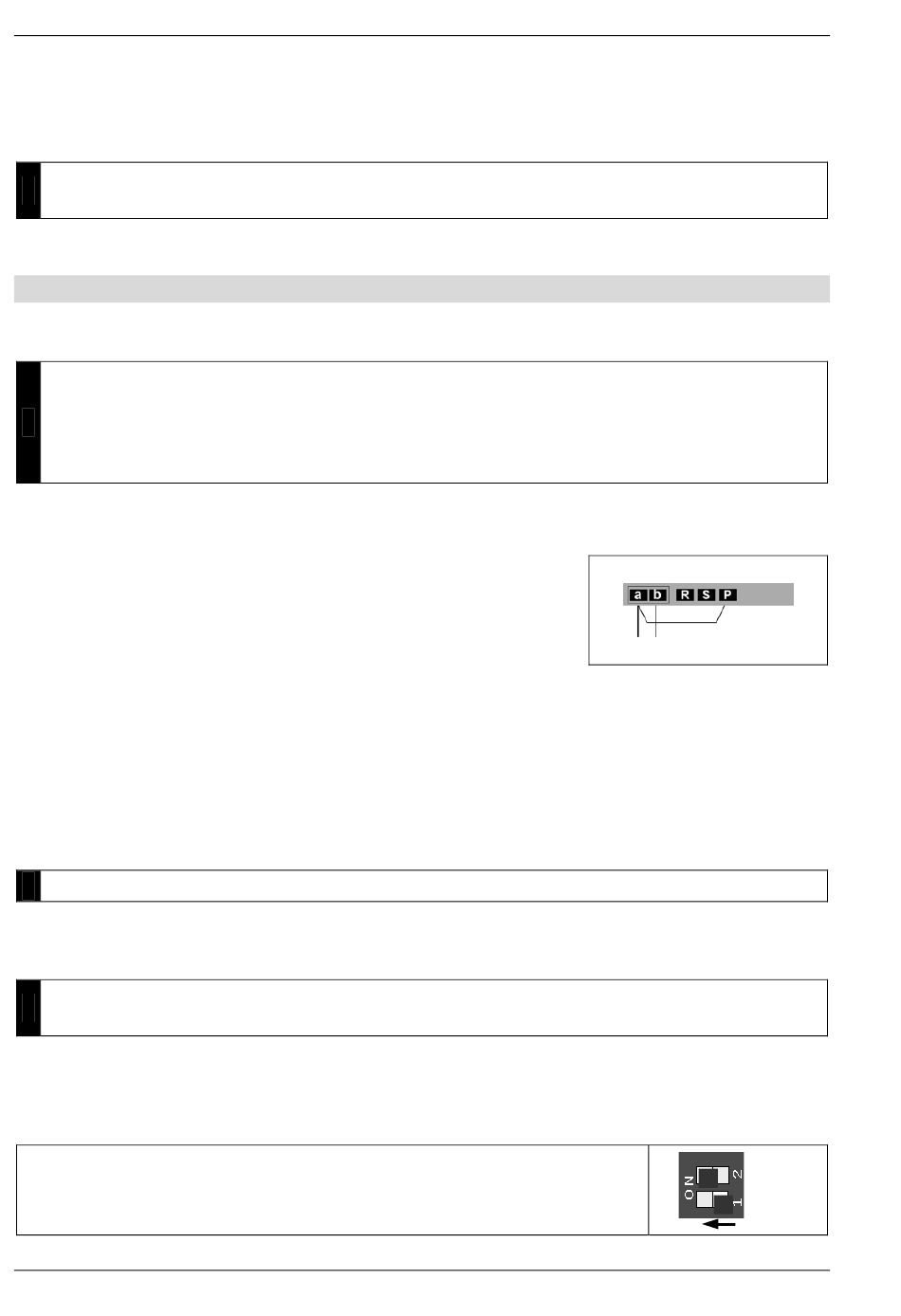

2Draht-Sonderbetrieb
In der Betriebsart kann nur eine Innenstation angeschlossen
werden! Eine P-Ader ist durch eine Brücke zwischen Klemme a
und P zu bilden.
Hinweis: Die Innenstation funktioniert nicht, wenn die Brücke an b statt an a
angeschlossen ist.
Anpassen des Lesers für Anlagen ohne P-Ader
Für Anlagen mit Schleifenwiderstand ≤ 20 Ohm und den Anschluss mit P-Ader sind
werksseitig beide Schieber des DIP-Schalters auf OFF eingestellt und mit einem Kunst-
stoffplättchen gesichert.
Falls nur zwei Leitungen in einer Anlage vorhanden sind, kann das Lesegerät für den Be-
trieb ohne P-Ader eingestellt werden.
!
In diesem Fall darf nur ein Lesegerät in der Anlage angeschlossen werden.
Dazu ist die Einstellung des DIP-Schalters erforderlich. Für Neuinstallationen ist die Ver-
wendung einer P-Ader vorzusehen.
Entfernen Sie das Kunststoffplättchen auf dem DIP-Schalter nur, wenn Sie eine An-
!
passung vornehmen müssen.
Entfernen Sie das Kunststoffplättchen.
•
Stellen Sie den DIP-Schalter ein: Schalter 1 auf ON, Schalter 2 bleibt auf OFF.
•
Kleben Sie das Kunststoffplättchen anschließend wieder auf.
•
Für Leitungen ≤ 20 Ohm geeignet. Keine P-Ader!
Einstellung:
Schalter 1
ON
Schalter 2
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911
8
Anschließen der Leitungen
OFF
2/2004
Technische Änderungen vorbehalten.
Art.Nr.
0008832 Version 1.2
