TCS ASI91000-0000 Produktinformation

Produktinformation

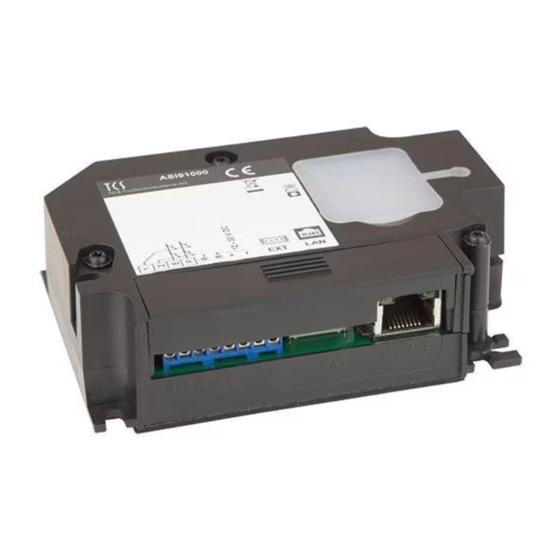

IP Einbau-Türlautsprecher
Lieferumfang
1 x Einbau-Türlautsprecher ASI91000-0000
1 x Türöffner-Relais TOER FAA1100-0600
1 x Schraubendreher mit Rundgriff
1 x Schraube 3 x 25,
z. B. für Renz-Adapter „Antivandalismus"
3 x Schrauben 3 x 10,
z. B. für Renz-Adapter „Standard" / „Antivandalismus"
Produktinformation
Einleitung
Hinweise zur Produktinformation
Die Produktinformation richtet sich
ausschließlich an Elektrofachkräfte.
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungs-
gemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die
Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und
Reparatur zugänglich ist.
Produktinformationen sind im Downloadbereich unter www.tcsag.de
verfügbar.
Verwendete Symbole für Warnhinweise
Symbol Signalwort Erläuterung
WARNUNG! Das Signalwort bezeichnet eine Gefährdung mit einem mitt-
leren Risikograd, die, wenn Sie nicht vermieden wird, den
Tod oder eine schwere Verletzung zur Folge haben kann.
ACHTUNG! Das Signalwort bedeutet, dass Geräte-, Umwelt- oder
Sachschäden eintreten können.
Weitere verwendete Symbole und Kennzeichnungen
Wichtiger Hinweis oder wichtige Information
►
Handlungsschritt
Querverweis: Weiterführende Informationen zum Thema, siehe Quelle
Sicherheitshinweise
Allgemeine Sicherheitsbestimmungen
Montage, Installation, Inbetriebnahme und Reparaturen elektri-
ASI91000-0000
scher Geräte dürfen nur durch eine Elektrofachkraft ausgeführt
werden. Halten Sie die geltenden Normen und Vorschriften für die
Anlageninstallation ein.
WARNUNG! Lebensgefahr durch elektrischen Schlag
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss, 230 V
Wechselspannung, die Sicherheitsanforderungen nach DIN VDE
0100.
Beachten Sie bei der Installation von TCS-over-IP-Anlagen die
allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen
nach VDE 0800. Unter anderem:
• Getrennte Führung von Stark- und Schwachstromleitungen,
• Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
• Einsatz von Trennstegen zwischen Stark- und Schwachstrom-
leitungen in gemeinsam genutzten Kabelkanälen,
• Verwendung von mindestens Cat5e Verlegekabeln.
ACHTUNG! Beachten Sie, dass die Kommunikation zwischen
TCS-Gerät und Netzwerk nicht verschlüsselt wird. Schützen Sie
Ihr Netzwerk und WLAN vor unautorisiertem Zugriff.
• Ändern Sie das Passwort des TCS-Gerätes nach Inbetrieb-
nahme.
• Besondere Vorsicht ist bei der Anbindung an das Internet gebo-
ten. Fragen Sie dazu Ihren Netzwerkadministrator.
Produktbeschreibung
Bestimmungsgemäßer Gebrauch
Der ASI91000 ist ein VoIP-fähiger Einbau-Türlautsprecher für den An-
schluss von bis zu 260 Tasten zum Vollduplex-VoIP-Freisprechen. Der
ASI91000 ist kombinierbar mit bis zu 8 Einbau-Klingeltastenerweiterun-
gen ASI31000 mit jeweils 32 Tasteneingängen oder bis zu 8 Klingeltas-
tenmodulen AMI1091x sowie weiteren AMI-Modulen. Er ist für den Ein-
bau hinter bauseitigen Frontblenden vorgesehen. Er ist für den Einsatz
im Innenbereich und im geschützten Außenbereich geeignet.
Das FAA1100-0600 ist ein Türöffner-Relais für das gezielte Türöffnen,
wenn mehrere Außenstationen und Türöffner in einer Anlage eingebaut
sind. Mit diesem Relais wird die Tür geöffnet, von der der letzte Ruf er-
folgt ist. Für den Anschluss von Gleichstrom-, Wechselstrom- und Ru-
hestromtüröffner geeignet. Anschluss: siehe Schaltungsbeispiele. Zum
Einbau u. a. in eine bauseitige Frontplatte oder Unterputzdose geeignet.
Der Betrieb des Einbau-Türlautsprechers ASI91000 ist nur zuläs-
sig mit
• geschlossener Serviceöffnung
• geschlossener Klemmenraum-Abdeckung und
• in korrekter Einbaulage, siehe Geräteübersicht, Symbol Einbau-
lage 1. Wenn nicht anders möglich Einbaulage 2.
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch
abweichen oder über diesen hinausgehen, übernimmt der Herstel-
ler keine Haftung.
Kurzbeschreibung
• 4 integrierte Tasteneingänge
• Relaisausgang für Schaltfunktionen
• Unterstützung von Netzwerk-Aktoren via http
• Auslösung von Steuerfunktion via DTMF bei bestehender Sprechver-
bindung
• Peer-to-Peer-fähig
• Anschluss weiterer AMI-Module über 4-poliges Verbindungskabel:
– bis zu 8 Klingeltastenmodule AMI1091x oder ASI31000
– Infomodul AMI11300-00xx
• steckbare Schraubklemmen
– 2 x 2 Tastenmatrix zum Anschluss von 4 bauseitigen Klingeltasten
– R-Kontakt zum Anschluss einer Funktionserweiterung, z.B. Türöff-
– Anschluss DC-Spannungsversorgung (P, M)
• Quittungston vor dem Aufschalten der Sprechverbindung
• bauseitige Klingeltaste für Steuerfunktionen nutzbar
• Vollduplex-VoIP-Freisprechen
• automatische Rufannahme einstellbar
• Statusanzeige Netzwerkverbindung
• akustische und optische Fehleranzeige, rote LED
• Gesprächszeit ab Werk: 120 s, einstellbar
• Lautstärke und Quittungstonlautstärke separat manuell einstellbar
• Mikrofon lässt sich zur Entkopplung um 25 cm absetzen
• Türöffnerzeit an R-Klemme ab Werk: 3 s, einstellbar: 1...15 s
• Türbereitschaftszeit ab Werk: 56 s, einstellbar
• Firmware-Updates über Netzwerk mittels Konfigurationssoftware
• RJ45-Ethernet-Anschluss mit PoE-Unterstützung
Technische Daten
Versorgungsspannung
Leistungsaufnahme in Ruhe
maximaler Leistungsaufnahme
zulässige Umgebungstemperatur
Gehäuse
Abmaße (in mm)
Gewicht
Länge Mikrofonkabel
Unterstützte Protokolle
Audiocodecs
Audioübertragung
R-Kontakt Spannungsfestigkeit
FAA1100
potentialfreier Relaiskontakt
1
ner Relais FAA1100-0600
12 V DC * – 30 V DC (vom Gleichspan-
nungsnetzgerät)
IEEE802.3af (PoE)
P < 1 W
P(max) = 3,2 W
-25 °C ... + 55 °C
Kunststoff schwarz
H 79 x B 112 x T 34 ASI91000
H 34 x B 28 x T 6,5 FAA1100
145 g ASI91000, 10 g FAA1100
250 mm
IPv4, TCP, UDP, DHCP, HTTP, HTTPS,
SIP 2.0 (UDP), RTP, Syslog, ICMP, ARP
G.711a/µ
Vollduplex, Echo Cancelation, Automatic
Gain Control
26 VDC ±10%
max. zulässiger Strom 200 mA
Wechsler 24 V, 2 A
* Für den Betrieb des ASI91000 mit einem FAA1100 muss die
Versorgungsspannung 18 – 30 V betragen.
