Anschließen der Leitungen
Anschlussleitungen
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus
gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.
Etagentaster anschließen
► Schließen Sie den Etagentaster an die Klemmen E – P an.
Alternativ können Sie den Etagentaster an die Klemmen a / E anschließen. Stellen Sie sicher,
dass die a-Ader des Steuergerätes an der a-Klemme der Innenstation angeschlossen ist.

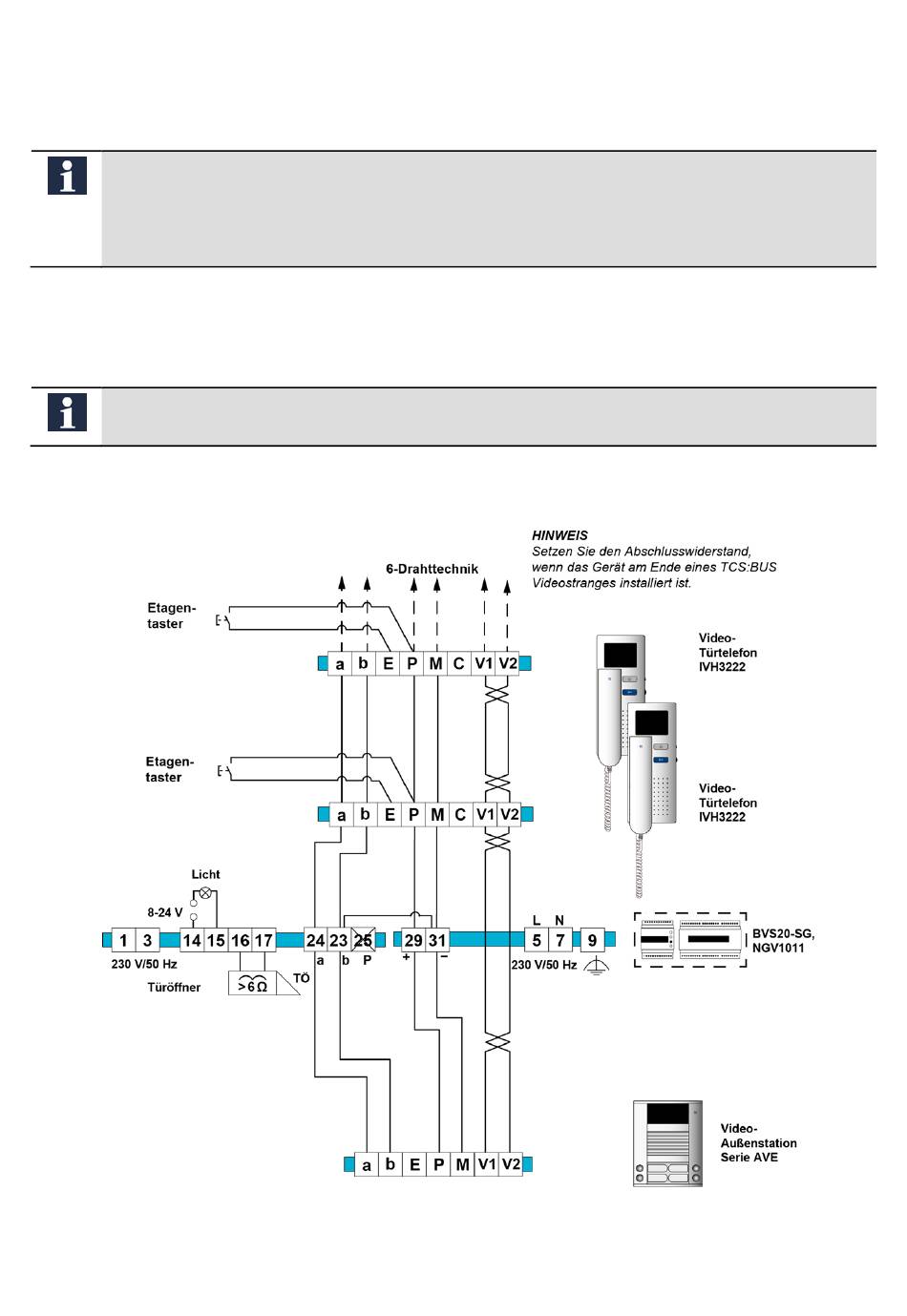

Schaltungsbeispiel
Abb. 9:
Schaltplan Standardanlage
2
0,08 ... 0,82 mm
(Ø 0,32 ... 1,0 mm)
2 x 0,8 mm, 3 x 0,6 mm
9
