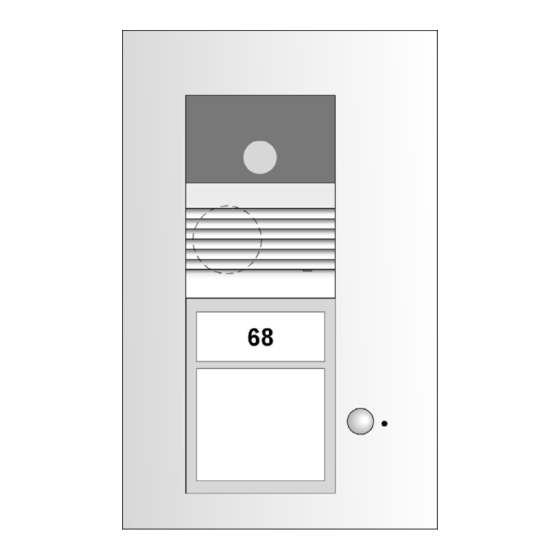

Außenstationsserie VPUK mit color-Video
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
Produktinformation
zur Unterputzmontage
AVU14xx0, 15xx0, 16xx0
Technische Änderungen vorbehalten.
PI_AVU1_Art0014695_2v0.doc
mi
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TCS AVU 14xx0 Serie
Inhaltszusammenfassung für TCS AVU 14xx0 Serie
- Seite 1 Produktinformation Außenstationsserie VPUK mit color-Video zur Unterputzmontage AVU14xx0, 15xx0, 16xx0 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc...
-
Seite 2: Inhaltsverzeichnis
Verfahren 2: Innenstation ist zugänglich ................17 Programmieren der anderen bereits programmierter Klingeltasten ......17 Reparatur...........................18 Austausch des EEPROM-Speichers ................18 Reinigung...........................18 Service..........................18 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 3: Sicherheitshinweise
• Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. Lieferumfang 1 x AVU1xxx0 (inkl. -
Seite 4: Allgemeines Zur Leitungsführung In Tcs-Videoanlagen
6,12 3,44 7,35 4,13 4,82 5,51 6,20 6,89 5-Draht-Betrieb Anzahl Monitore max. zulässiger Schleifen- in der Anlage widerstand in Ω TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 5: Geräteübersicht
VPUKxx/3 I(a) = 1,2 mA, I(P) = 150 mA maximaler Eingangsstrom: VPUKxx/1 I(Pmax) = 135 mA VPUKxx/2 I(Pmax) = 150 mA VPUKxx/3 I(Pmax) = 165 mA TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 6: Verwendung
LED, Anschluss der P-Ader notwendig Anschlussbuchse für Servicegerät Zuordnung von Serienummern je Klingeltaste zusätzliches Schaltsignal Verwenden Sie ein Kombigerät BRE2. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 7: Montage Video-Außenstationen
Kamera zuwählen (siehe Ab- bildung). Personen mit durchschnittlicher Körpergröße werden bei einer Montagehöhe von 160 cm über dem Boden optimal er- fasst. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 8: Win:clip-System
4. Entfernen Sie den win:clip-Schlüssel. Dichten Sie unter keinen Umständen das Gerät mit Silikon ab! Kondenswasser muss ablaufen und verdunsten können. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de... -
Seite 9: Anschließen Der Leitungen
• optionales FAA1100 (TOER1) Steckbare an P Schraubklemme 2 An Klemme 2 anschließen: • optionales FAA1100 (TOER1) an R Rückseite der Außenstation TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 10: Schaltungsbeispiel
03/2006 Schaltungsbeispiel Weitere Video-Innenstationen Abschlusswiderstand im Etagenta letzen Videoendgerät ster eines Stranges setzen Etagen- taster Anschlussplan TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 11: Inbetriebnahme Video
Wir empfehlen, die Namensschilder auf einer beständigen Spezialfolie auszudrucken. Bestellung der Folien direkt bei TCS möglich: Beschriftbare Polyesterfolie für Namensschilder DIN A4. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de... -
Seite 12: Programmieren Von Klingeltasten
Nutzen Sie die einfache 1-Mann-Programmierung mit dem TCS-Servicegerät. Sie benöti- gen hierfür keinen Zugang zu den Innenstationen in den Wohnungen. Die Spannungsver- sorgung erfolgt durch den Anschluss des Servicegerätes an den TCS:BUS. Mehr zum TCS-Servicegerät unter: www.tcs-germany.de. Sollte Ihnen das Servicegerät nicht zur Verfügung stehen, können Sie auch manuell pro- grammieren. -
Seite 13: Programmierzustand Einer Klingeltaste
1) Ist stattdessen ein Progsperr-Ton zu hören, ist die Außenstation mit einer Programmiersperre versehen. Die Programmiersperre kann nur mit dem Servicegerät TCSK-01 aufgehoben werden. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de... -
Seite 14: Programmieren Einer Klingeltaste
• Schritt 1 • jeweils die Schritte 2 und 3 wiederholen. • Abschließen des Programmierens aller Tasten mit Schritt 4 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 15: Verfahren 2: Innenstation Ist Zugänglich
• Abschließen des Programmierens aller Tasten mit Schritt 3 2) Ist die Innenstation hörerlos, zur Herstellung der Sprechverbindung die Sprechentaste (bzw. Umschalttaste Sprechen/ Hören) drücken. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de... -
Seite 16: Programmieren Einer Bereits Programmierten Klingeltaste
• Schritt 1 • jeweils die Schritte 2 und 3 wiederholen. • Abschließen des Programmierens aller Tasten mit Schritt 4 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_AVU1_Art0014695_2v0.doc... -
Seite 17: Verfahren 2: Innenstation Ist Zugänglich
Seriennummer. Wollen Sie die zuerst programmierte Seriennummer ändern, müssen Sie beide Seriennummern löschen und anschließend beide Seriennummern neu programmieren. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de... -
Seite 18: Reparatur
Fragen richten Sie bitte an unsere TCS HOTLINE 0700 82 74 68 54 (12 ct/Minute bei Anruf aus dem deutschen Festnetz) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de...
