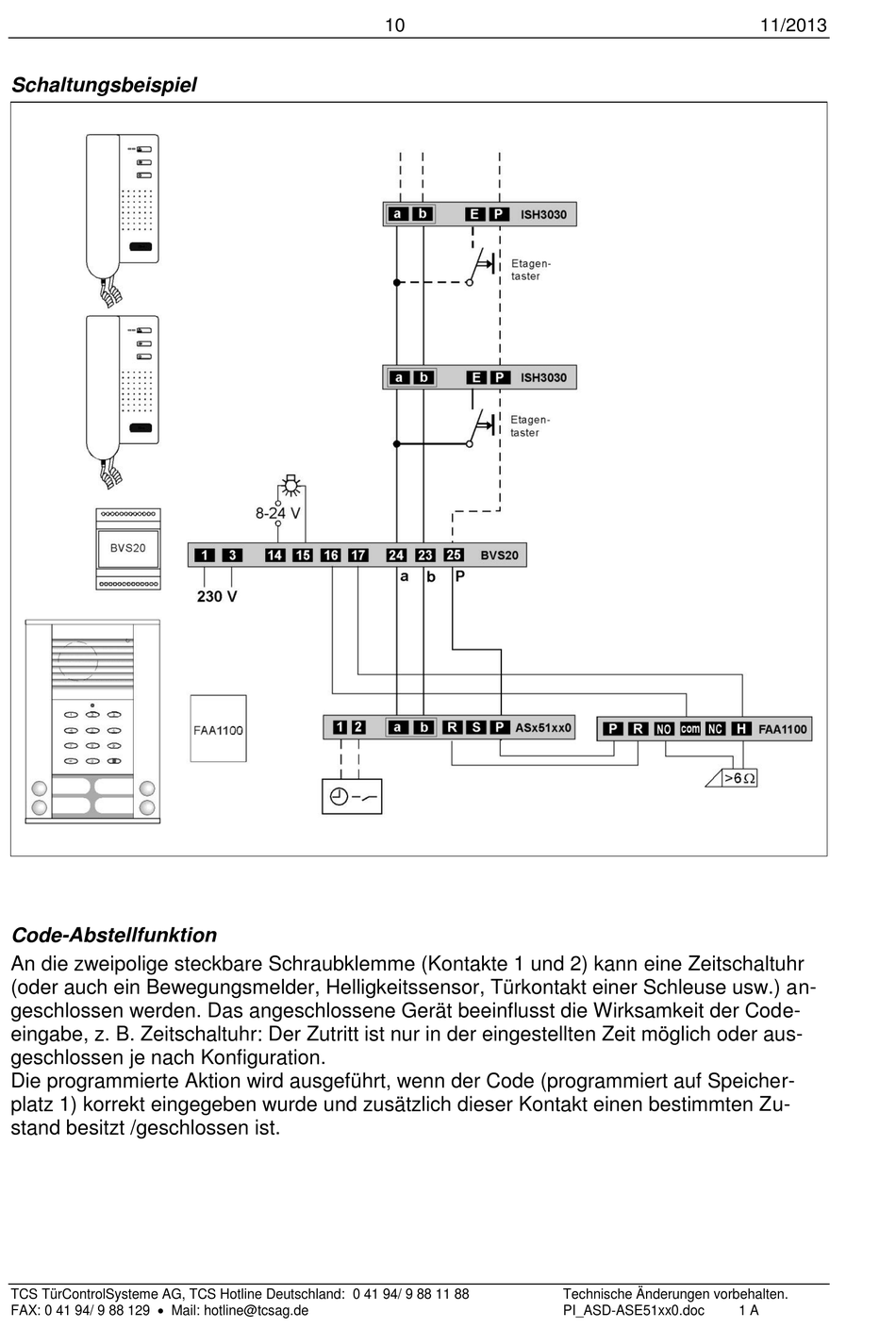

Schaltungsbeispiel
Code-Abstellfunktion
An die zweipolige steckbare Schraubklemme (Kontakte 1 und 2) kann eine Zeitschaltuhr
(oder auch ein Bewegungsmelder, Helligkeitssensor, Türkontakt einer Schleuse usw.) an-
geschlossen werden. Das angeschlossene Gerät beeinflusst die Wirksamkeit der Code-
eingabe, z. B. Zeitschaltuhr: Der Zutritt ist nur in der eingestellten Zeit möglich oder aus-
geschlossen je nach Konfiguration.
Die programmierte Aktion wird ausgeführt, wenn der Code (programmiert auf Speicher-
platz 1) korrekt eingegeben wurde und zusätzlich dieser Kontakt einen bestimmten Zu-
stand besitzt /geschlossen ist.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
10
Technische Änderungen vorbehalten.
PI_ASD-ASE51xx0.doc
11/2013
